ระบบทดสอบการสั่นสะเทือนเชิงกล ES-10.pdf

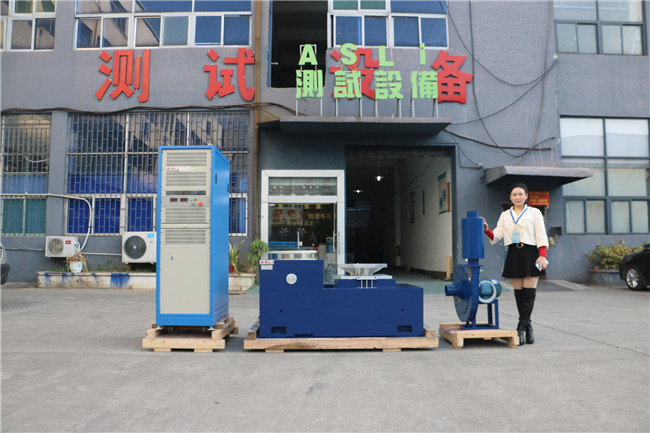

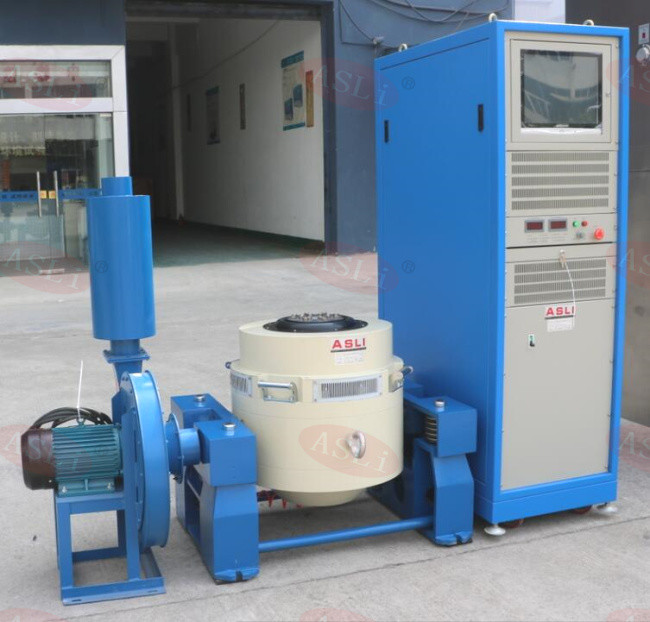

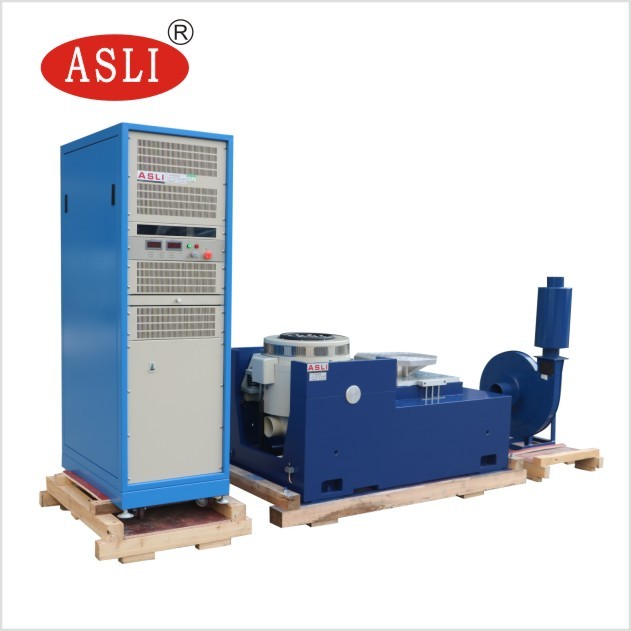

เครื่องทดสอบการสั่นสะเทือนสากลสำหรับการจำลองการขนส่ง/เครื่องเขย่าแบบแม่เหล็กไฟฟ้า
ระดับความเร่งสูงสุดของเครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าถูกกำหนดโดยค่าสูงสุดกระแสไฟฟ้าและการโหลด ที่ความถี่ต่ำ การกระจัดของชิ้นส่วนที่เคลื่อนที่จะถูกจำกัด ทำให้ความเร่งจะไม่ถึงระดับสูง ความถี่เรโซแนนซ์ขององค์ประกอบที่เคลื่อนที่จะถูกตั้งค่าให้สูงกว่าขีดจำกัดบนของช่วงความถี่
ประสิทธิภาพของเครื่องกำเนิดการสั่นสะเทือนสามารถสะท้อนได้ด้วยแผนภูมิที่แสดงค่าสูงสุดความเร่งภายใต้ความถี่ต่างๆ โดยใช้การพล็อตแบบ log-log การจำกัดการกระจัดสามารถแสดงได้ด้วยเส้นตรงที่มีความชัน 6 dB/octave
พารามิเตอร์ทางเทคนิค:
| รุ่น |
คลื่นไซน์ที่กำหนด แรง (N) |
สุ่มที่กำหนด แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร่งที่กำหนด (m/s2) | ความเร็วที่กำหนด (m/s) |
การกระจัดที่กำหนด (p-p) มม. |
โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
เครื่องเขย่าแบบแม่เหล็กไฟฟ้า คุณสมบัติ:
1. ระบบกันสะเทือนที่แข็งแรงและการนำทางแบบเคลื่อนที่เชิงเส้น ความสามารถในการรับน้ำหนักสูง ฟังก์ชันการนำทางที่ดี ความเสถียรสูง
2. ถุงลมตรงกลางโหลดที่มีความแข็งแบบสถิตสูงและความแข็งแบบไดนามิกต่ำ ความสามารถในการรับน้ำหนักสูง ประสิทธิภาพที่สมบูรณ์แบบในการเปลี่ยนแปลงแอมพลิจูด

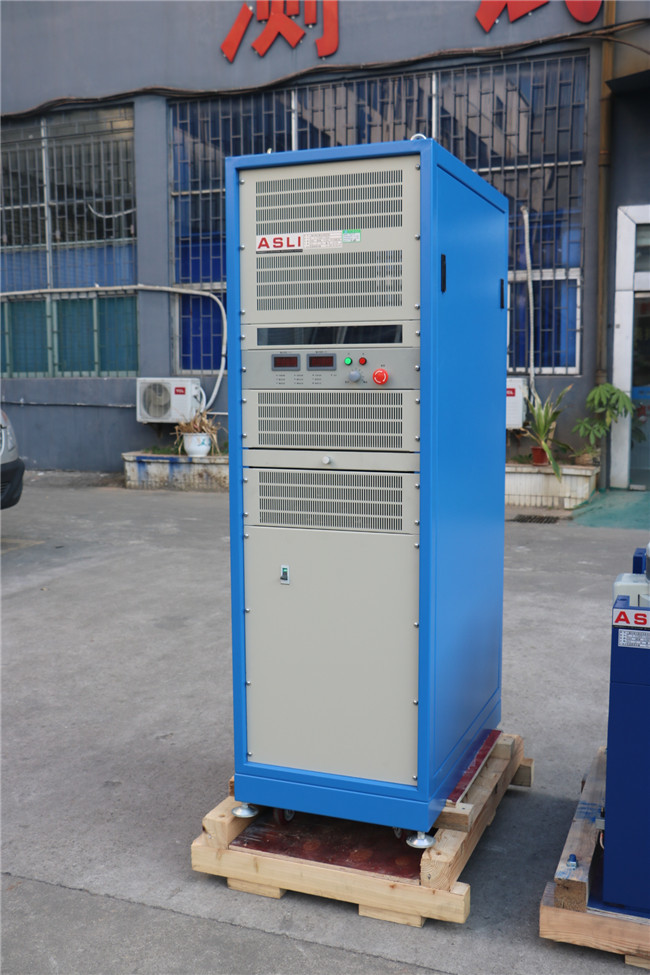

3. สวิตช์ไฟคลาส D ประสิทธิภาพสูง กระแสสูงสุด 3 ซิกมา การใช้พลังงานต่ำ และการบิดเบือนฮาร์มอนิกน้อยที่สุด
4. การวินิจฉัยตนเองอย่างรวดเร็วพร้อมการเชื่อมต่อเพื่อความปลอดภัย ความน่าเชื่อถือด้านความปลอดภัยสูง
5. อุปกรณ์แยกแรงสั่นสะเทือนด้วยถุงลมสำหรับแท่นสั่นโดยไม่ต้องใช้ฐานรากเพิ่มเติม การจำลองคลื่นการสั่นที่สมบูรณ์แบบและการลดการส่งผ่านแรงสั่นสะเทือน

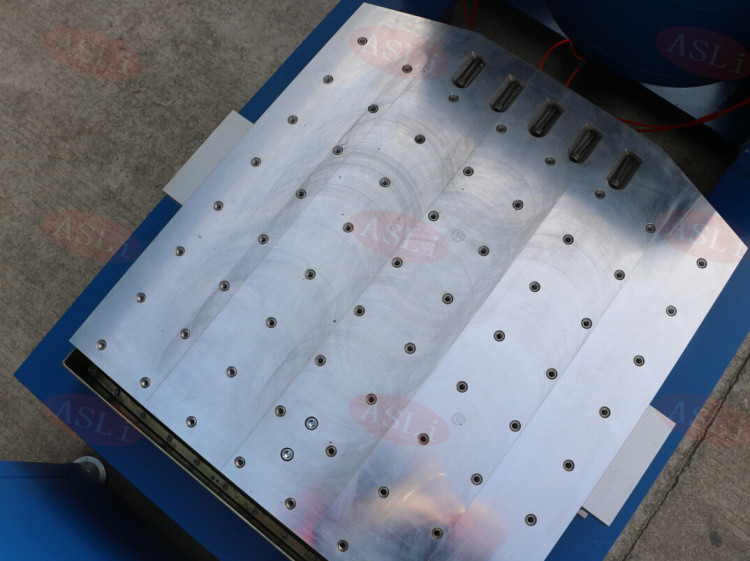

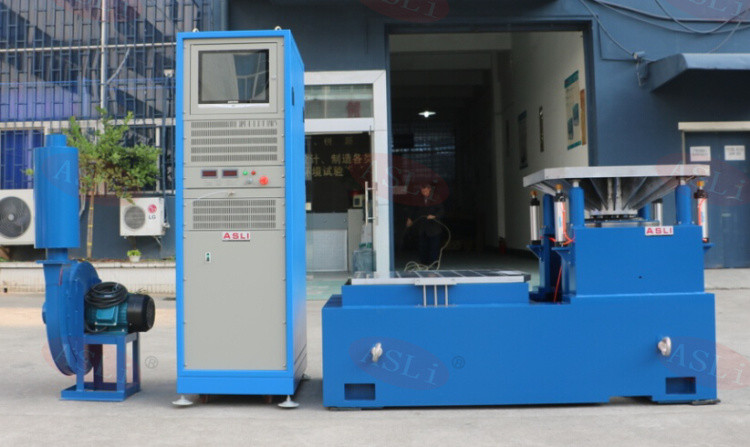

6. แท่นขยายแนวนอนและแนวตั้งสำหรับการใช้งานที่แตกต่างกัน
การรับประกันและบริการ
นับจากวันที่ยอมรับ อุปกรณ์จะไม่มีค่าใช้จ่ายใดๆ ตลอดระยะเวลาการรับประกัน 1 ปี (ภัยธรรมชาติ ไฟฟ้าผิดปกติ การใช้งานไม่ถูกต้อง ความเสียหายที่เกิดจากการบำรุงรักษาไม่ถูกต้อง) และผู้ซื้อต้องปฏิบัติตามเงื่อนไขการดูแล การใช้งาน และกฎการติดตั้ง ต่อไปนี้ เนื่องจากการทำงานผิดพลาดของปัญหาคุณภาพการผลิตกล่องทดสอบ ซัพพลายเออร์จะส่งบุคลากรซ่อมบำรุงเพื่อดำเนินการซ่อมบำรุงฟรีตามเวลาที่ให้คำมั่นสัญญาบริการหลังจากได้รับการแจ้งเตือน
สามารถดำเนินการฝึกอบรม ณ สถานที่ได้ตามข้อกำหนดของสัญญาเมื่อทำการติดตั้งและทดสอบอุปกรณ์สำหรับผู้ใช้และนำไปใช้งาน
สามารถจัดให้ผู้ใช้มาที่บริษัทเพื่อรับการฝึกอบรมทางเทคนิค ณ สถานที่ระหว่างการทดสอบที่โรงงาน เพื่อให้ลูกค้าเข้าใจประสิทธิภาพของอุปกรณ์ ฝึกอบรมวิธีการใช้งานที่ถูกต้อง การปฏิบัติงาน การบำรุงรักษาตามปกติ การตรวจจับและแก้ไขข้อผิดพลาดทั่วไป และลดความผิดพลาดที่เกิดจากการใช้งานอุปกรณ์อย่างไม่ถูกต้อง ประหยัดค่าใช้จ่ายในการบำรุงรักษาสำหรับลูกค้า
