ระบบ Shaker Electrodynamic ความถี่สูง 3000hz 10000N
รายละเอียดสินค้า
| แรงไซน์: | 10,000N | พลัง: | อิเล็กทรอนิกส์ |
|---|---|---|---|
| ทิศทางการสั่นสะเทือน: | การสั่นสะเทือนในแนวนอน | คลื่นสั่นสะเทือน: | ไซน์, สุ่ม, ช็อค |
| เซ็นเซอร์เร่งความเร็ว: | 1 ชิ้น | ป้อนข้อมูล: | 1ช่อง |
| เอาท์พุต: | 1ช่อง | ความถี่: | 3~3000เฮิร์ต |
| เน้น |
3000hz electrodynamic shaker system,10000N electrodynamic shaker system,3000hz high frequency Vibration shaker |
||
รายละเอียดสินค้า
ระบบสั่นสะเทือนแบบอิเล็กโทรไดนามิก High Frequency 3000Hz 10000N ออกแบบมาสำหรับการทดสอบการสั่นสะเทือนที่ต้องการ ระบบเหล่านี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, การพัฒนาอาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
| ช่วงความถี่ (Hz) |
พิกัด ไซน์ แรง (N) |
พิกัด สุ่ม แรง (N) |
ความถี่ ช่วง (Hz) |
พิกัด ความเร่ง (m/s²) |
พิกัด ความเร็ว (m/s) |
พิกัด จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องสั่นสะเทือนที่เหมาะสมได้ (p-p) mm |
สูงสุด โหลด (Kg) |
ขดลวดเคลื่อนที่ (Kg) ขนาด |
ของขดลวดเคลื่อนที่ (mm) ES-10 10000 |
|---|---|---|---|---|---|---|---|---|---|
| 10000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ320 | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-40 | ภายในแท่นโหลดขนาดเล็ก สามารถสร้างความเร่งและความถี่ในการทำงานที่สูงขึ้นได้ ช่วยเพิ่มความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวมของแท่นเครื่องที่สมบูรณ์ |
| 40000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | ภายในแท่นโหลดขนาดเล็ก สามารถสร้างความเร่งและความถี่ในการทำงานที่สูงขึ้นได้ ช่วยเพิ่มความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวมของแท่นเครื่องที่สมบูรณ์ |
| 50000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | ภายในแท่นโหลดขนาดเล็ก สามารถสร้างความเร่งและความถี่ในการทำงานที่สูงขึ้นได้ ช่วยเพิ่มความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวมของแท่นเครื่องที่สมบูรณ์ |
| 60000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-100 | ภายในแท่นโหลดขนาดเล็ก สามารถสร้างความเร่งและความถี่ในการทำงานที่สูงขึ้นได้ ช่วยเพิ่มความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวมของแท่นเครื่องที่สมบูรณ์ |
| 100000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | คุณสมบัติขาตั้งแนวนอน | ภายในแท่นโหลดขนาดเล็ก สามารถสร้างความเร่งและความถี่ในการทำงานที่สูงขึ้นได้ ช่วยเพิ่มความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวมของแท่นเครื่องที่สมบูรณ์ |
- รางแรงดันสถิตที่ออกแบบเป็นรูปตัว V ให้ความสามารถในการต้านทานการเอียงและการรับน้ำหนักแบบออฟเซ็ต
- ปั๊มน้ำมันในตัวพร้อมโครงสร้างที่ออกแบบมาอย่างดี ใช้งานง่าย
- พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน
- รุ่น
| ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (kg) | LT0303 | 300×300×22 |
|---|---|---|---|
| 300×300×26 |
300×300×30 5–1000 5–1500 |
5–2000 57.7 76.9 |
9.0 LT0404 400×400×22 |
| 400×400×26 |
400×400×30 5–1000 5–1400 |
5–2000 11.2 76.9 |
16.0 LT0505 500×500×25 |
| 500×500×30 |
500×500×35 5–1000 5–1500 |
5–2000 57.7 76.9 |
27.0 LT0606 600×600×25 |
| 600×600×30 |
600×600×40 5–1000 5–1200 |
5–2000 27.5 76.9 |
45 LT0707 700×700×25 |
| 700×700×30 |
700×700×35 5–800 5–1000 |
5–1500 36.8 57.7 |
52 LT0808 800×800×30 |
| 800×800×40 |
800×800×45 5–1000 5–1500 |
5–2000 57.7 76.9 |

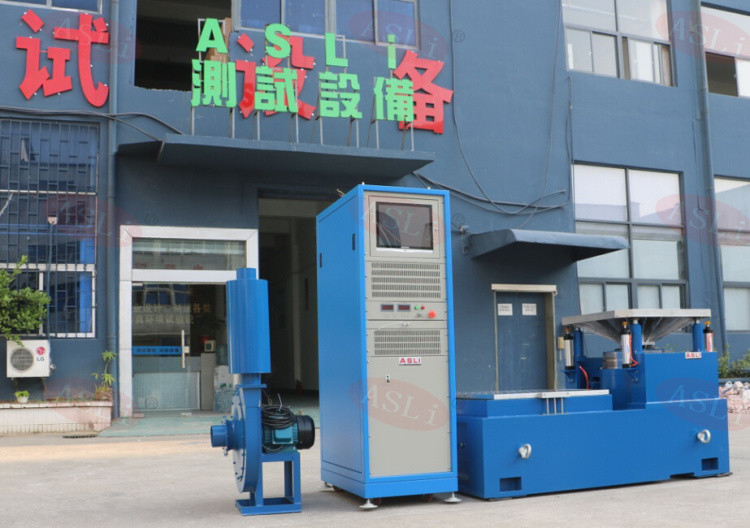

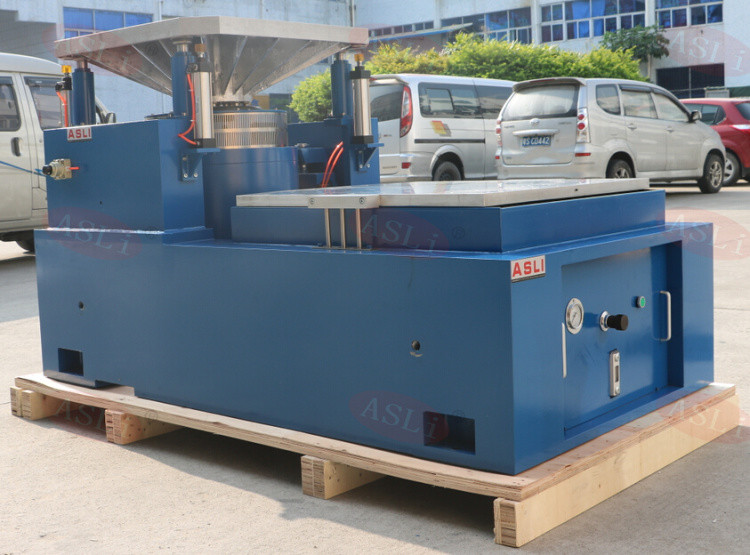

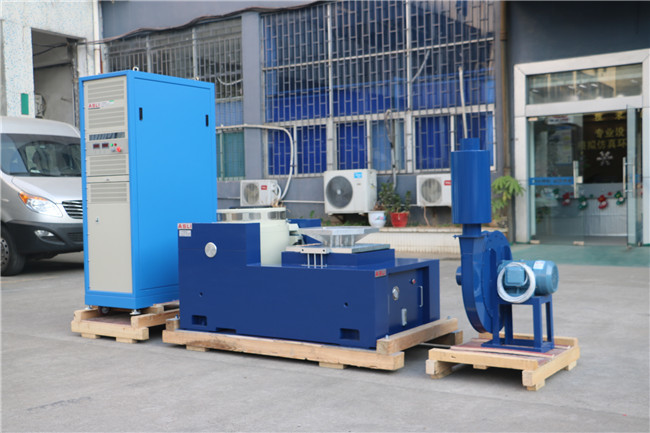

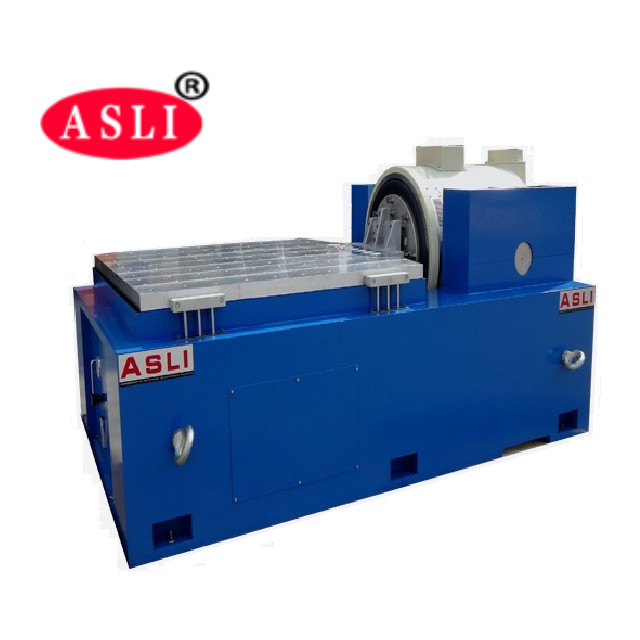

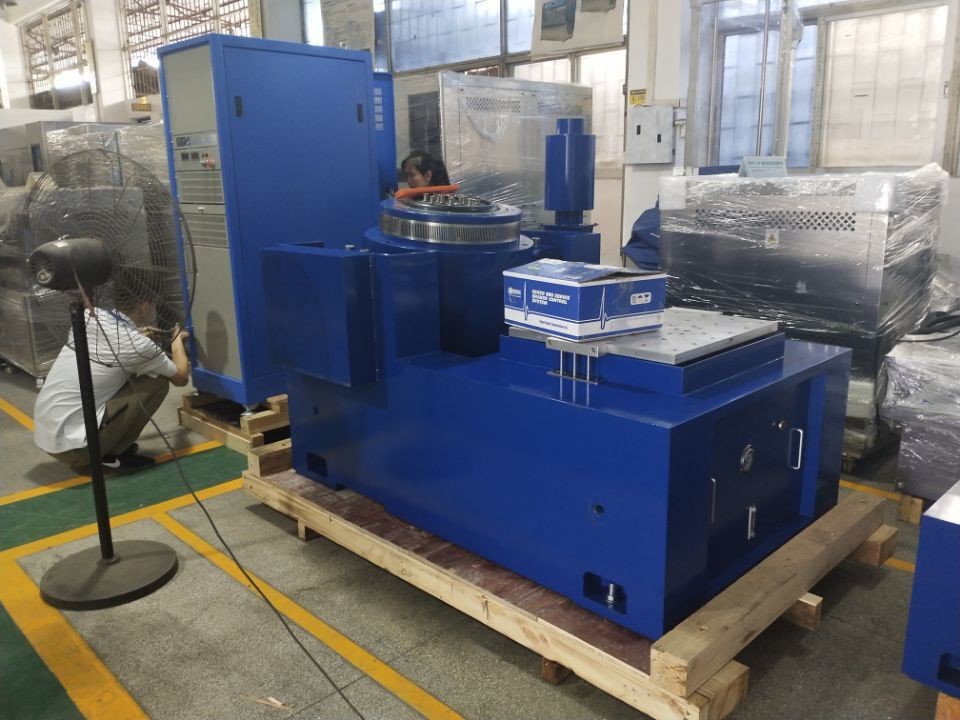

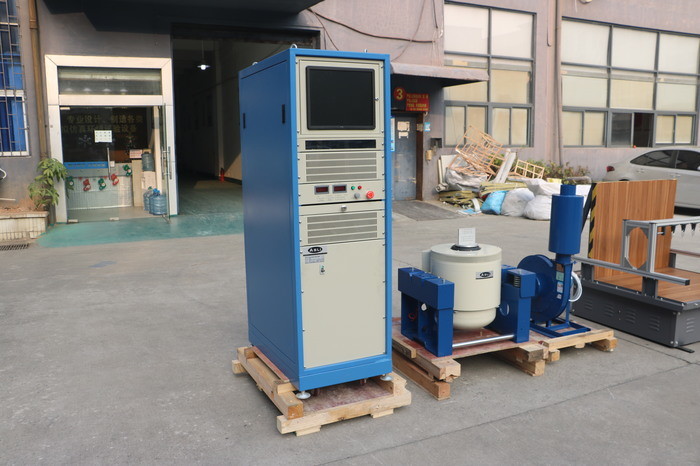

86.5 รูปภาพผลิตภัณฑ์ การใช้งานและเทคโนโลยี |
คำถามที่พบบ่อย:
Q1: เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกคืออะไร?
RE: เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกเป็นระบบทดสอบที่ใช้จำลองสภาวะการสั่นสะเทือนที่ผลิตภัณฑ์อาจประสบระหว่างการขนส่ง, การใช้งาน หรือการบริการ มีการใช้งานอย่างแพร่หลายสำหรับการทดสอบความน่าเชื่อถือ, ความทนทาน และการรับรองคุณภาพ
Q2: สามารถทดสอบผลิตภัณฑ์อะไรได้บ้าง?
RE: สามารถใช้กับส่วนประกอบอิเล็กทรอนิกส์, ชิ้นส่วนยานยนต์, แบตเตอรี่, ส่วนประกอบการบินและอวกาศ, ผลิตภัณฑ์ไฟฟ้า, บรรจุภัณฑ์, อุปกรณ์สื่อสาร และผลิตภัณฑ์อื่นๆ ที่ต้องการการทดสอบการสั่นสะเทือน
Q3: เครื่องสั่นสะเทือนสามารถทำการทดสอบการสั่นสะเทือนแบบใดได้บ้าง?
RE: ขึ้นอยู่กับการกำหนดค่าระบบ สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์, การสั่นสะเทือนแบบสุ่ม, การทดสอบแรงกระแทก, การค้นหาเรโซแนนซ์, การกวาดความถี่ และการทดสอบการสั่นสะเทือนแบบตั้งโปรแกรมได้อื่นๆ
Q4: ความถี่ทดสอบสูงสุดคือเท่าใด?
RE: ความถี่สูงสุดขึ้นอยู่กับรุ่นและการกำหนดค่า มีรุ่นเครื่องสั่นสะเทือนที่แตกต่างกันสำหรับความต้องการความถี่ที่แตกต่างกัน โปรดระบุช่วงความถี่ที่คุณต้องการ เพื่อที่เราจะได้แนะนำรุ่นที่เหมาะสม
Q5: ฉันจะเลือกรุ่นเครื่องสั่นสะเทือนที่ถูกต้องได้อย่างไร?
RE: ปัจจัยหลัก ได้แก่:
น้ำหนักตัวอย่างสูงสุด
ขนาดตัวอย่าง
- ทิศทางการสั่นสะเทือนที่ต้องการ
- ช่วงความถี่
- ความเร่งสูงสุด
- การกระจัด
- มาตรฐานการทดสอบการสั่นสะเทือนที่ต้องการ
- จากพารามิเตอร์เหล่านี้ เราสามารถแนะนำระบบเครื่องสั่นสะเทือนที่เหมาะสมได้
- Q6: เครื่องสั่นสะเทือนสามารถทำการสั่นสะเทือนทั้งแนวตั้งและแนวนอนได้หรือไม่?
RE: ได้ ขึ้นอยู่กับการกำหนดค่า ระบบสามารถจัดหาให้พร้อมกับการตั้งค่าการทดสอบแนวตั้ง, การตั้งค่าการทดสอบแนวนอน หรือทั้งสองอย่าง
Q7: สามารถทำการทดสอบการสั่นสะเทือนแบบสุ่มได้หรือไม่?
RE: ได้ สามารถกำหนดค่าตัวควบคุมการสั่นสะเทือนที่เหมาะสมสำหรับการทดสอบการสั่นสะเทือนแบบสุ่ม รวมถึงโปรไฟล์การทดสอบตาม PSD
Q8: สามารถทำการทดสอบแรงกระแทกได้หรือไม่?
RE: ได้ โดยมีเงื่อนไขว่าระบบเครื่องสั่นสะเทือนที่เลือกมีแรง, การกระจัด และความสามารถในการเร่งที่เพียงพอสำหรับโปรไฟล์แรงกระแทกที่ต้องการ
เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกมีข้อดีหลายประการสำหรับการทดสอบการสั่นสะเทือนความถี่สูง:
ช่วงความถี่กว้าง: เหมาะสำหรับการทดสอบการสั่นสะเทือนทั้งความถี่ต่ำและความถี่สูง โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบอิเล็กทรอนิกส์และยานยนต์
ความแม่นยำในการควบคุมสูง: สามารถควบคุมความถี่, ความเร่ง, การกระจัด, ความเร็ว และระยะเวลาการทดสอบได้อย่างแม่นยำ
- การตอบสนองที่รวดเร็ว: ระบบขับเคลื่อนแบบอิเล็กโทรไดนามิกตอบสนองต่อสัญญาณควบคุมได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนแบบกวาด
- เอาต์พุตการสั่นสะเทือนที่เสถียร: การควบคุมแบบวงปิดช่วยรักษาระดับการสั่นสะเทือนให้คงที่ตลอดการทดสอบ
- การทดสอบแบบตั้งโปรแกรมได้: สามารถตั้งโปรแกรมพารามิเตอร์การทดสอบ เช่น ช่วงความถี่, อัตราการกวาด, ความเร่ง และจำนวนรอบได้โดยอัตโนมัติ
- เหมาะสำหรับการทดสอบความถี่สูง: เหมาะอย่างยิ่งสำหรับ PCB/PCBA, อิเล็กทรอนิกส์ยานยนต์, เซ็นเซอร์, คอนเนคเตอร์, แบตเตอรี่ และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ
- ระบบอัตโนมัติสูง: สามารถบันทึกและเรียกใช้โปรแกรมการทดสอบได้โดยอัตโนมัติ ช่วยเพิ่มประสิทธิภาพและความสามารถในการทำซ้ำของการทดสอบ
จุดเด่นของผลิตภัณฑ์
เครื่องปั่นไฟฟ้าไดนามิก 10,000N, ไซน์/สุ่ม/ช็อต 3-3000Hz, การสั่นสะเทือนในแนวนอน ปั๊มน้ำมันในตัว รางแรงดันคงที่รูปตัว V ความลาดชัน และความทนทานต่อการโหลดอคติ เหมาะสำหรับการทดสอบด้านกลาโหม การบินและอวกาศ อุปกรณ์อิเล็กทรอนิกส์ มีตารางขยายแบบกำหนดเอง
