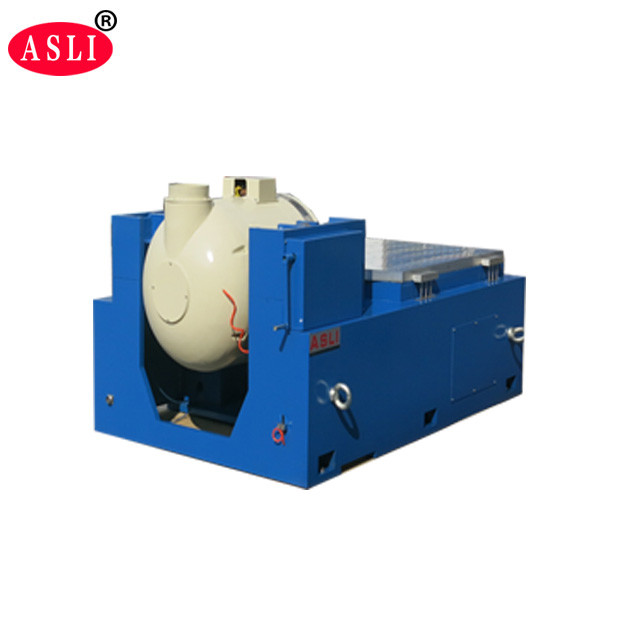

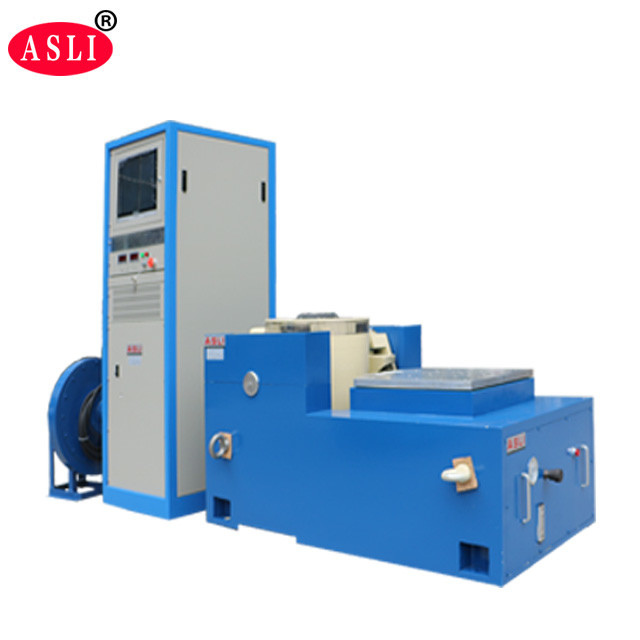

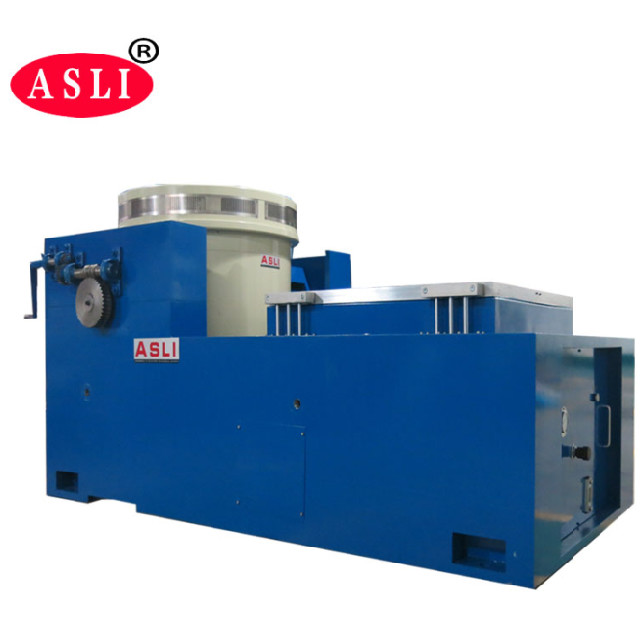

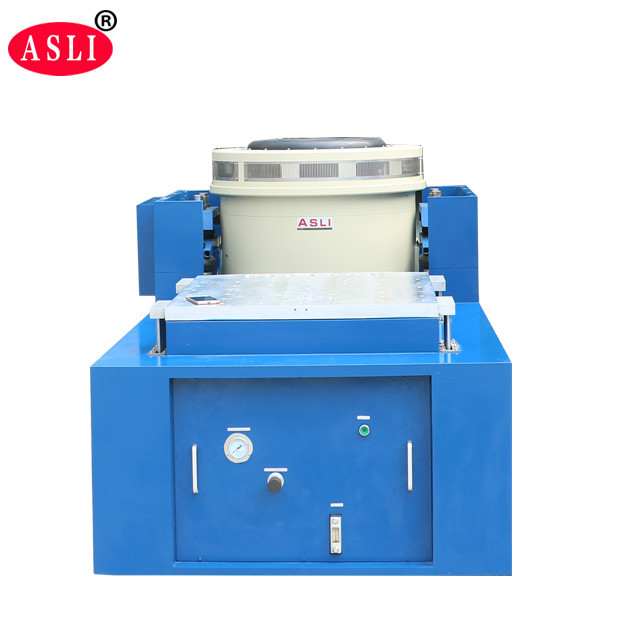

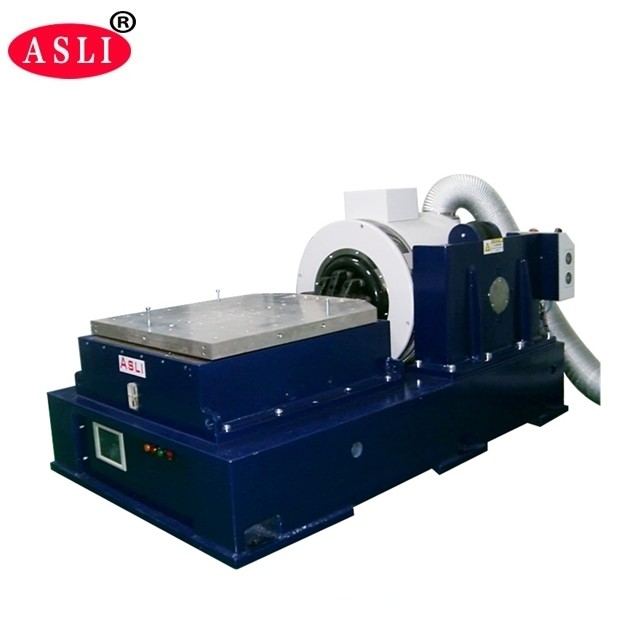

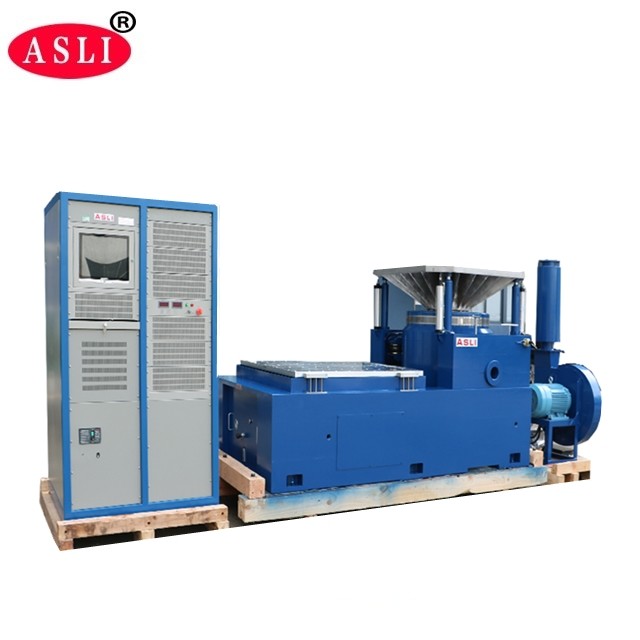

เครื่องเขย่าแรงสั่นสะเทือน 2500Hz, ระบบทดสอบเครื่องปั่น 1.8m / S
Product Details
| แรงไซน์: | 20000N | ช่วงความถี่: | 3hz ถึง 2500hz |
|---|---|---|---|
| ความเร็ว: | 1.8m/s | โดยตรง: | x,y,z |
| การเร่งความเร็ว: | 100 กรัม | ขดลวดเคลื่อนที่: | 30 กิโลกรัม |
| โหลด: | 300 กิโลกรัม | ||
| เน้น |
ระบบทดสอบเครื่องปั่น 2500Hz,เครื่องเขย่าแรงสั่นสะเทือน 2500Hz,ระบบทดสอบเครื่องปั่น 1.8m / s |
||
Product Description

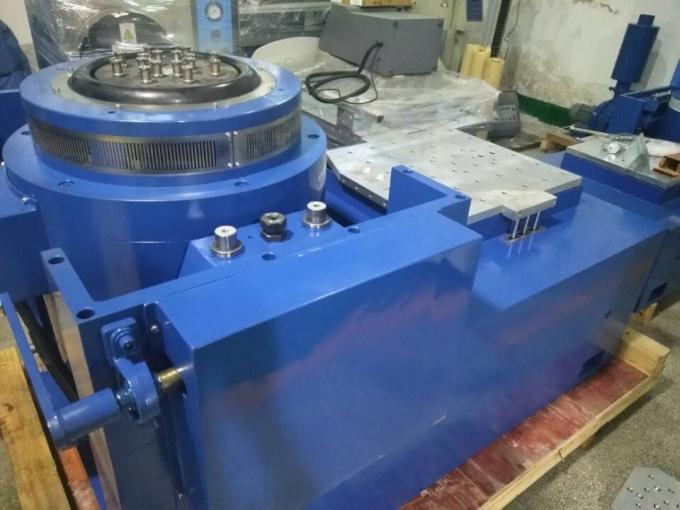

เครื่องทดสอบการสั่นสะเทือนแบบดิจิทัล ES-20 Electrodynamics เป็นเครื่องทดสอบการสั่นสะเทือนความถี่สูงที่ออกแบบมาเพื่อจำลองสภาพการสั่นสะเทือนและแรงกระแทกของสภาพแวดล้อมได้อย่างแม่นยำ รองรับการทดสอบ การสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z รวมถึง การทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ พร้อมกับการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, ฟันเลื่อย) และการวิเคราะห์สเปกตรัมการตอบสนองต่อแรงกระแทก
ผลิตโดย ASLi — ผู้เชี่ยวชาญด้านอุปกรณ์ทดสอบที่มี ประสบการณ์ 28 ปี ในด้านอุปกรณ์ทดสอบสภาพแวดล้อมจำลอง และเครื่องจักรทดสอบการสั่นสะเทือนและแรงกระแทกทางกล — เครื่องนี้ได้รับการรับรอง การรับรอง CE และเป็นผลิตภัณฑ์ดาวเด่นในกลุ่มผลิตภัณฑ์ของเรา
ฟิล์ม PP ก่อน จากนั้นโฟมหนา 10 มม. ระหว่างเครื่องจักรและกล่อง และด้านนอกเป็นกล่องไม้อัดส่งออกมาตรฐาน
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- โครงสร้างโครงกระดูกแบบไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ — การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของโครงสร้างแบบตรงและนำเข้า ให้ความสามารถในการรับน้ำหนักแบบเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรองรับแบบหมุนสำหรับใช้กับฮอร์โมน ติดตั้งเคลื่อนย้ายได้สะดวก
- ระบบการเคลื่อนที่ด้วยเทคโนโลยีขั้นสูง รับประกันความน่าเชื่อถือสูงของวงจรไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง เพิ่มความสามารถของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (แท่นกลม) | 220 | 350 | φ1200 |
เครื่องทดสอบการสั่นสะเทือนแบบดิจิทัล ES-20 Electrodynamics ซีรีส์นี้ใช้เทคโนโลยีสมัยใหม่ขั้นสูง รวมถึง โครงสร้างวงจรแม่เหล็กคู่, วงจรการทำงานของโครงกระดูกที่สร้างขึ้นเอง, การรองรับแบบลอยอากาศ, ตลับลูกปืนลูกกลิ้งและการนำแนว, และ การแยกฐานรองรับแบบหมุน เทคโนโลยีเหล่านี้ช่วยให้สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, ฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายใน การป้องกันประเทศ, อาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, และเครื่องใช้ในครัวเรือน และสาขาอื่นๆ
หากคุณมีคำถามใดๆ เกี่ยวกับเครื่องทดสอบการสั่นสะเทือนแนวตั้งและแนวนอน โปรดอย่าลังเลที่จะติดต่อเรา เรายินดีให้ความช่วยเหลือ
