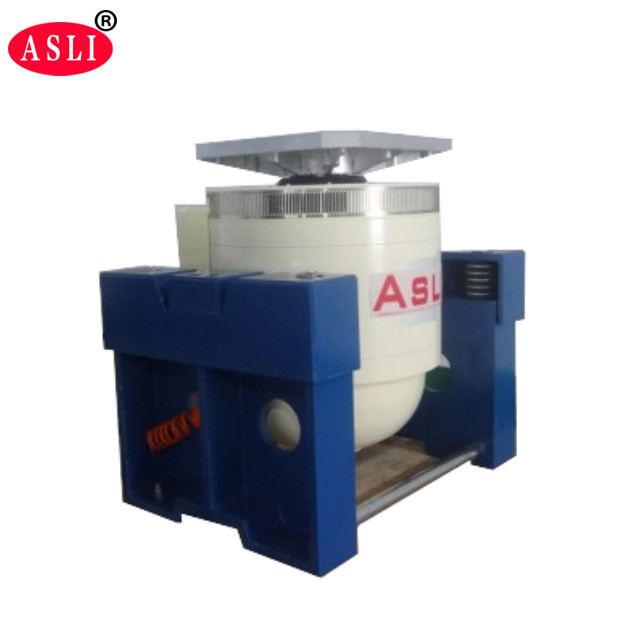

เครื่องทดสอบการสั่นสะเทือนแกน XYZ เครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้า เครื่องทดสอบการสั่นสะเทือนความถี่สูง
การประยุกต์ใช้สำหรับราคาเครื่องสั่นแบบไดนามิกไฟฟ้า:
เราเป็นผู้ผลิตผลิตภัณฑ์ชุดการสั่นสะเทือนทางไฟฟ้า โดยนำ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงจรโครงสร้างการทำงานที่สร้างขึ้นเอง', 'การรองรับทางอากาศ' และ 'ตลับลูกปืนลูกกลิ้งและแนวทางเชิงเส้น' มาใช้ 'การแยกแบบทรานเนียน' เทคโนโลยีสมัยใหม่ขั้นสูง
และเทคโนโลยีพิเศษ สามารถทำการทดสอบการสั่นสะเทือนแบบไซนูซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ให้เสร็จสิ้น
โดยพัลส์คลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, ฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก เครื่องทดสอบการสั่นสะเทือนความถี่สูงใช้กันอย่างแพร่หลาย
ในการป้องกันประเทศ อาวุธ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร
เครื่องใช้ในบ้านและสาขาอื่นๆ --- เครื่องทดสอบการสั่นสะเทือนแบบอุตสาหกรรม
การทดสอบแรงกระแทกคลื่นไซน์ครึ่งหนึ่ง ของคุณสมบัติ:
1. โครงสร้างวงจรไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและมีเหตุผล
3. ตลับลูกปืนลูกกลิ้งก้านโยกตรงและนำเข้า-การวางแนวร่างกายคอมโพสิตที่เน้นการวางแนว ความสามารถในการรับน้ำหนักเยื้องศูนย์
4. รากฐานการแยกแบบทรานเนียนโดยเฉพาะสำหรับการใช้ฮอร์โมน ความสะดวกในการติดตั้งมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบๆ ระบบเพื่อให้แน่ใจว่าวงจรไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มผลการระบายความร้อน
7. ความแข็งแกร่งแบบคงที่ ความแข็งแกร่งแบบไดนามิกของลูกโป่งขนาดเล็กของแบริ่ง เพิ่มความจุของโต๊ะสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ทางเทคนิคเกี่ยวกับ MIL STD 810 และ IEC/EN/AS 60068.2.27 ระบบเครื่องสั่นแบบไดนามิกไฟฟ้า
| รุ่น | ไซน์ที่กำหนด แรง (N) |
สุ่มที่กำหนด แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร็วที่กำหนด (m/s) | การเปลี่ยนที่กำหนด (p-p)mm |
โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดของ ขดลวดเคลื่อนที่ (มม.) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |

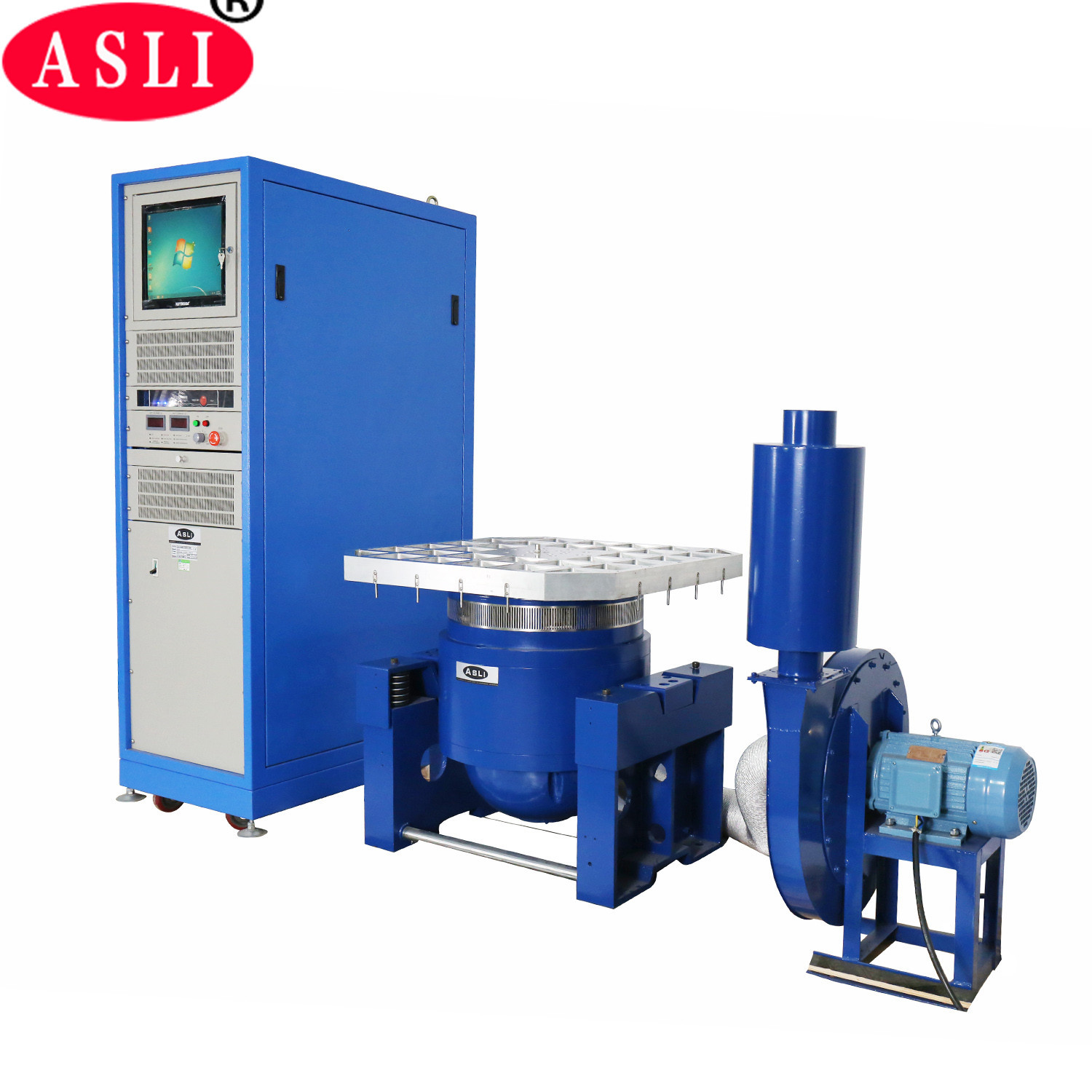

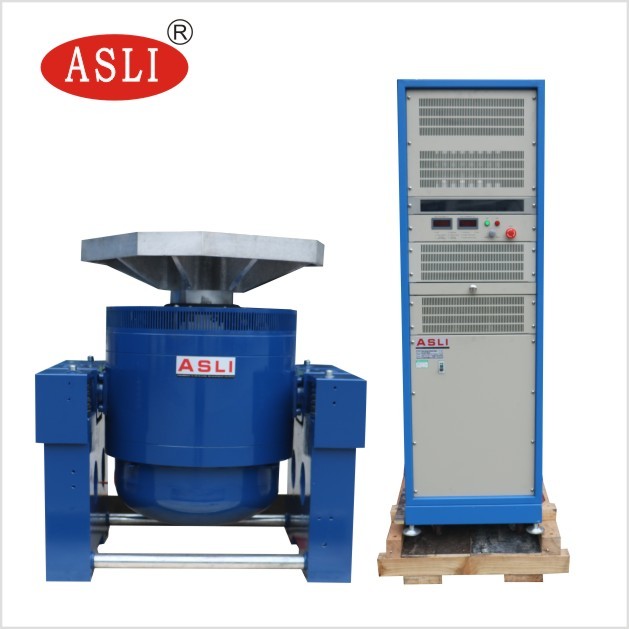

ระบบสั่นสะเทือน (ES-10)
1 พารามิเตอร์ทางเทคนิคพร้อมเครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้าอุตสาหกรรม :
(1) แรงที่กำหนด: แรงไซน์ 10000N; แรงสุ่ม 10000N; แรงกระแทก 10000N;
(2) ช่วงความถี่: 5 Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดความถี่กวาด: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งความถี่กวาด: 1 ถึง 32767
(5) เวลาความถี่กวาด: ความถี่คงที่/เดี่ยว 1-3600 นาที สามารถแสดงเส้นโค้งความถี่กวาดได้
(6) ความเร่งสูงสุด 1000m/s 2 (ไม่มีโหลด)
(7) ความเร็วสูงสุด: 1.8m/s
(8) การกระจัดสูงสุด: 51mmp-p (ไม่มีโหลด) สองยอด
(9) การกระจัดของแรงกระแทก: 51mm
(10) น้ำหนักของขดลวดเคลื่อนที่: 14 กก.
(11) ทิศทางการสั่นสะเทือน: การสั่นสะเทือนแนวตั้ง + แนวนอน
(12) คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, แรงกระแทก
(13) เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ240 มม.
(14) ขนาดระบบสั่นสะเทือน (มม.): W1046*H660*D783mm
(15) น้ำหนักระบบสั่นสะเทือน: 900 กก.

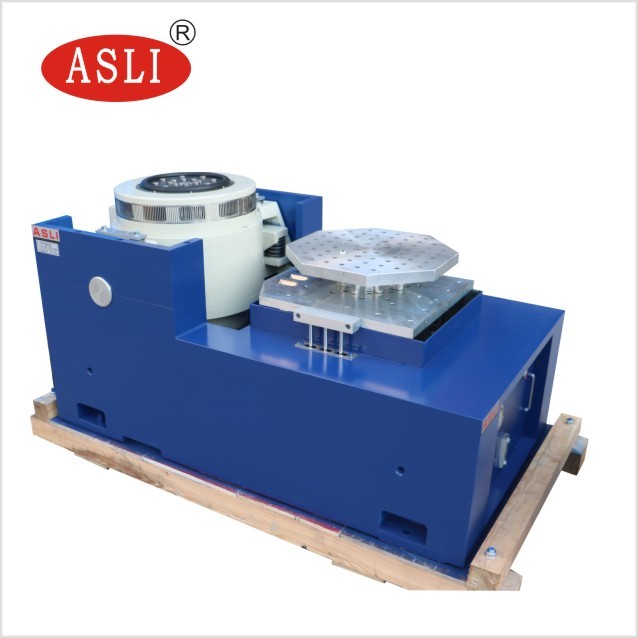

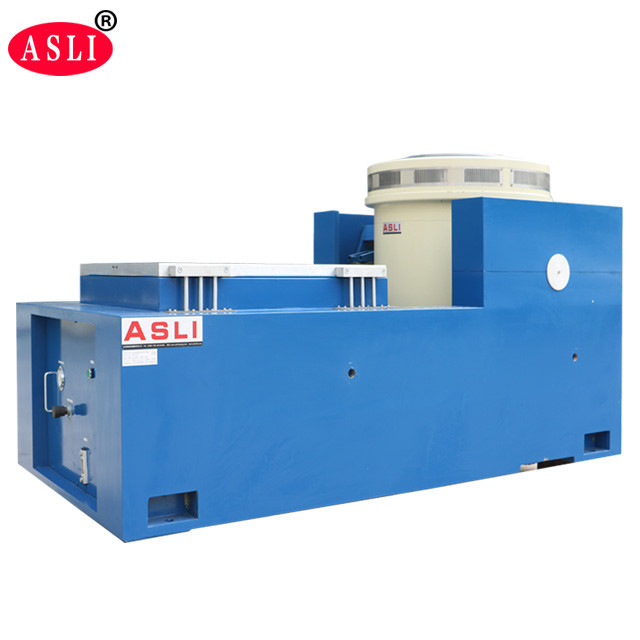

คุณสมบัติของขาตั้งแนวนอนเกี่ยวกับเครื่องทดสอบการสั่นสะเทือน:
ภายในม้านั่งบรรทุกขนาดเล็กเพื่อให้ได้ความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการบรรทุกและประสิทธิภาพของม้านั่งเครื่องจักรทั้งหมด
ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบบูรณาการ พร้อมโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับ
รางแรงดันคงที่ รูปตัววี พร้อมความสามารถในการต้านทานการเอียงและการบรรทุกแบบเอียง
ปั๊มน้ำมันในตัว โครงสร้างดี ใช้งานง่าย
ข้อกำหนดในการติดตั้งกับเครื่องทดสอบการสั่นสะเทือน:
(1) ผู้ใช้ควรเตรียมรถยกและเครื่องมือเปลี่ยนเกียร์สำหรับการเคลื่อนย้ายอุปกรณ์ เนื่องจากมีน้ำหนักมาก โปรดตรวจสอบให้แน่ใจด้วย
ประตูมีขนาดใหญ่พอที่จะนำอุปกรณ์เข้าไปได้
(2) สภาพแวดล้อมการทำงานของเครื่องควรอยู่ภายใต้อุณหภูมิห้องและมีการระบายอากาศที่ดี เราขอแนะนำให้ติดตั้งเครื่องปรับอากาศในพื้นที่ทำงาน ระยะห่างของเครื่อง
ด้านซ้าย/ขวา/ด้านหลังต้องมีอย่างน้อย 700 มม. ด้านหน้าต้องมีอย่างน้อย 1500 มม.
แพ็คเกจสำหรับระบบเครื่องสั่นแบบไดนามิกไฟฟ้าแรงสูง:
ฟิล์ม PP ก่อน จากนั้นโฟม 10 มม. ระหว่างเครื่องกับเคส และด้านนอกเป็นเคสไม้อัดส่งออกมาตรฐาน
