ISTA 3A Lab 20000N เครื่องทดสอบการสั่นสะเทือนพร้อมดิสเพลสเมนต์ 76 มม
Product Details
| แรงไซน์: | 20,000N | ความถี่: | 3~2500เฮิร์ต |
|---|---|---|---|
| ความเร็ว: | 1.6 ม./วินาที | ทิศทางการสั่นสะเทือน: | การสั่นสะเทือนแนวตั้งหรือ x, y, z |
| พลัง: | 380v 3 เฟส | การเร่งความเร็ว: | 100ก |
| เน้น |
เครื่องทดสอบการสั่นสะเทือน ISTA 3A,เครื่องทดสอบการสั่นสะเทือน 20000N,อุปกรณ์ทดสอบในห้องปฏิบัติการ ISTA 3A |
||
Product Description

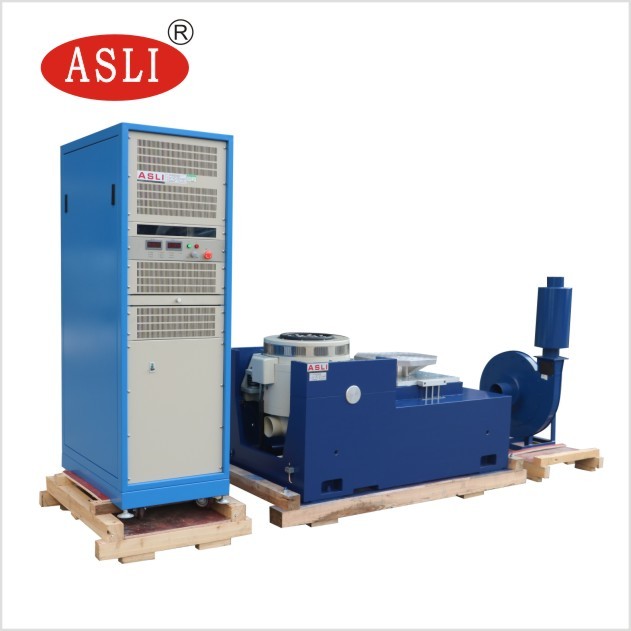

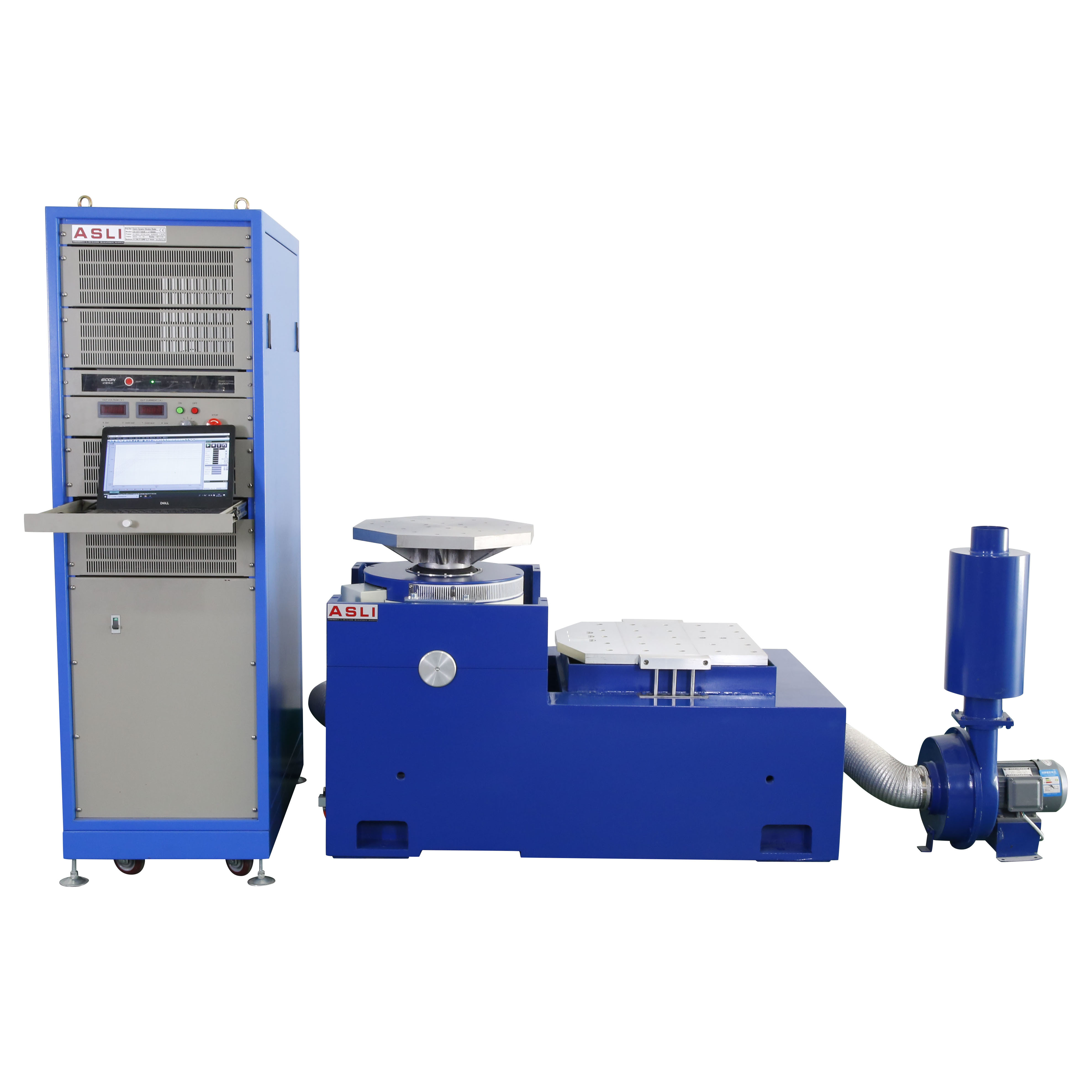

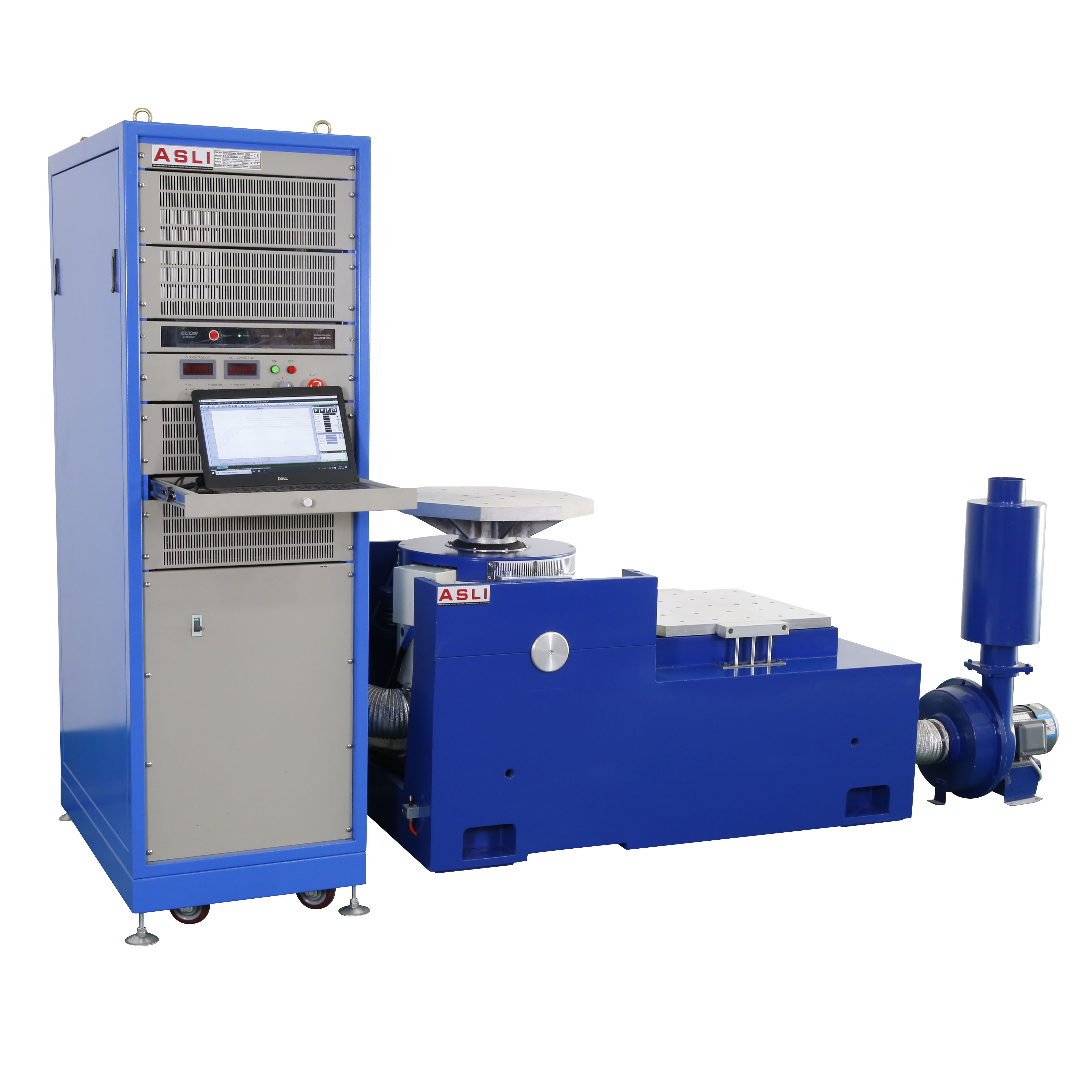

ระบบเครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิก ISTA 3A เป็นแพลตฟอร์มทดสอบการสั่นสะเทือนประสิทธิภาพสูงที่ออกแบบมาเพื่อการจำลองสภาพแวดล้อมแบบไซน์, สุ่ม และช็อกที่แม่นยำและทำซ้ำได้ ด้วยแรงที่กำหนด 20,000 N และความสามารถในการเคลื่อนที่สูงสุด 76 มม. แบบพีคต่อพีค ระบบนี้สร้างขึ้นเพื่อตอบสนองความต้องการที่เข้มงวดของ ISTA 3A และมาตรฐานการจำลองการขนส่งที่เกี่ยวข้อง
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | ระยะชักที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
เราเป็นผู้ผลิตระบบเครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกที่มีความเสถียรสูงพร้อมการควบคุมด้วยคอมพิวเตอร์ โดยมีระบบ VENZO-820S เป็นจุดเด่น อุปกรณ์ของเราใช้เทคโนโลยีขั้นสูงรวมถึงโครงสร้างวงจรแม่เหล็กคู่ วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ แบริ่งลูกกลิ้งและแนวการนำเชิงเส้น และการแยกฐานรองรับ ระบบเหล่านี้สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก
- โครงสร้างโครงกระดูกวงจรไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่พร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่เป็นเหตุเป็นผล
- แบริ่งลูกกลิ้งก้านโยกพร้อมการวางแนวความแข็งของตัวถังแบบตรงและนำเข้าจากต่างประเทศ ให้ความสามารถในการรับน้ำหนักแบบศูนย์กลางสูง
- ฐานรองรับการแยกแบบ Trunnion สำหรับการแยกการสั่นสะเทือน พร้อมการติดตั้งแบบเคลื่อนย้ายได้สะดวก
- การออกแบบท่อลมใหม่ที่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
เราเป็นผู้ผลิตอุปกรณ์ทดสอบที่มีประวัติยาวนาน ตลอด 28 ปีที่ผ่านมา เราได้อุทิศตนให้กับอุปกรณ์ทดสอบสภาพแวดล้อมจำลอง และเครื่องจักรทดสอบการสั่นสะเทือนและแรงกระแทกเชิงกล โต๊ะเครื่องสั่นความถี่สูงแบบอิเล็กโทรไดนามิกแนวตั้งและแนวนอนเป็นหนึ่งในผลิตภัณฑ์ดาวเด่นของเรา และเราได้รับใบรับรอง CE สำหรับเครื่องจักรนี้
หากคุณมีคำถามใดๆ เกี่ยวกับอุปกรณ์ทดสอบการสั่นสะเทือนอุตสาหกรรมแบบไดนามิกแบบอิเล็กโทรไดนามิก 3 แกนที่แตกต่างกัน โปรดติดต่อเรา ขอขอบคุณ

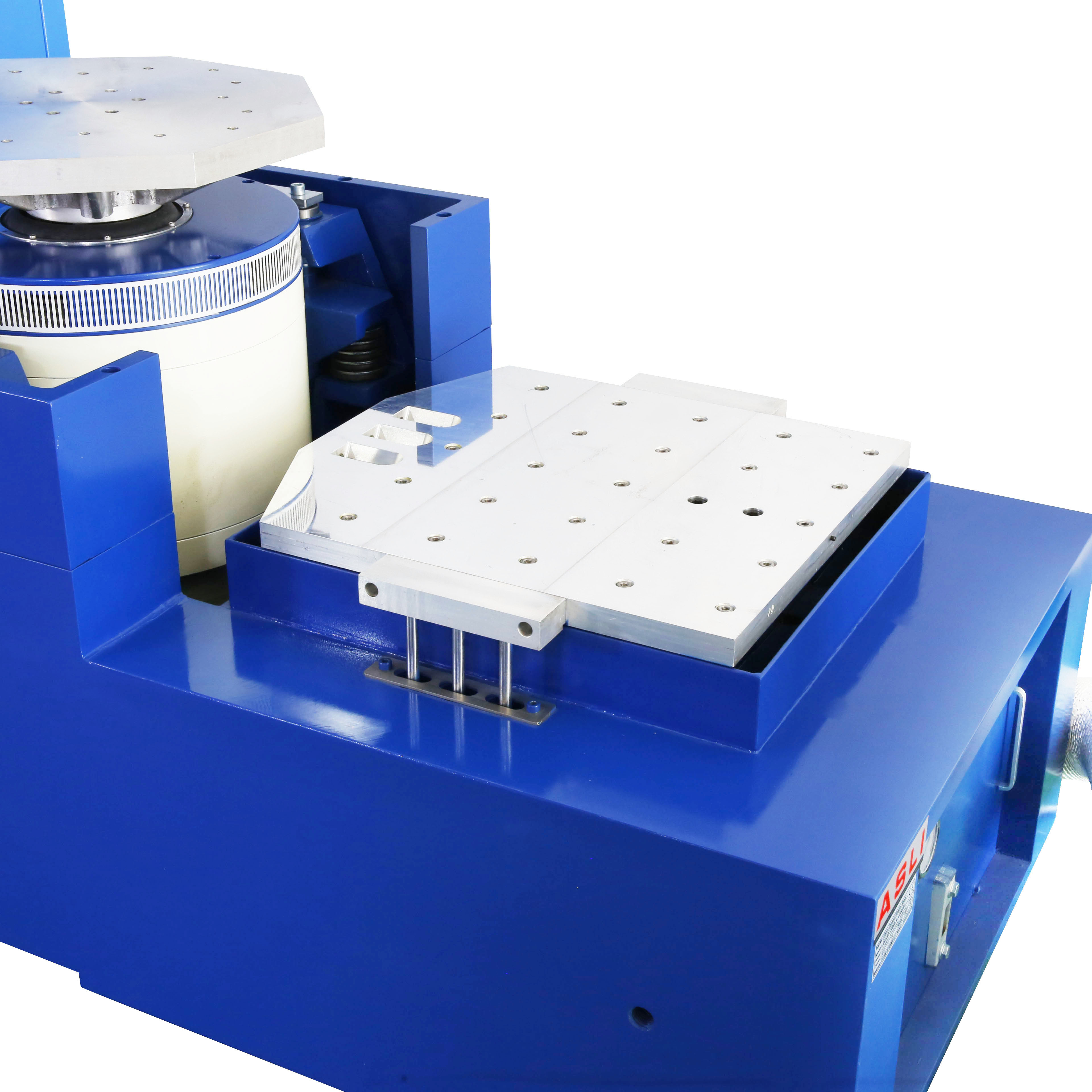

เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกใช้โครงสร้างวงจรแม่เหล็กคู่ วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ แบริ่งลูกกลิ้งและแนวการนำเชิงเส้น และเทคโนโลยีสมัยใหม่ขั้นสูงแบบ Trunnion isolation สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ, อาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, เครื่องใช้ในครัวเรือน และสาขาอื่นๆ
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | ระยะชักที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกใช้โครงสร้างวงจรแม่เหล็กคู่ วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ แบริ่งลูกกลิ้งและแนวการนำเชิงเส้น และเทคโนโลยีสมัยใหม่ขั้นสูงแบบ Trunnion isolation สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ รวมถึงการทดสอบพัลส์แบบคลาสสิก (ครึ่งไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ผลิตภัณฑ์เหล่านี้มีการใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ, อาวุธ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, เครื่องใช้ในครัวเรือน และสาขาอื่นๆ
ฟิล์ม PP ก่อน จากนั้นโฟมหนา 10 มม. ระหว่างเครื่องจักรกับกล่อง และด้านนอกเป็นกล่องไม้อัดส่งออกมาตรฐาน
หากคุณมีคำถามใดๆ เกี่ยวกับเครื่องสั่นสะเทือนเหล่านี้ โปรดอย่าลังเลที่จะติดต่อเรา ขอขอบคุณ
