JESD 22-B103B อุปกรณ์ทดสอบการสั่นสะเทือนทางไฟฟ้าแนวตั้ง
Product Details
| แรงกระแทก: | 1200N | ทิศทางการสั่นสะเทือน: | การทดสอบการสั่นสะเทือนในแนวดิ่ง |
|---|---|---|---|
| มาตรฐาน: | มาตรฐาน ISTA | แอปพลิเคชัน: | การบรรจุ |
| การย้าย: | 25มม | การเร่งความเร็ว: | 100 กรัม |
| เน้น |
JESD 22-B103B อุปกรณ์ทดสอบการสั่นสะเทือน,อุปกรณ์ทดสอบการสั่นสะเทือนทางไฟฟ้าแนวตั้ง,JESD 22-B103B เครื่องปั่นสั่นสะเทือนไฟฟ้า |
||
Product Description

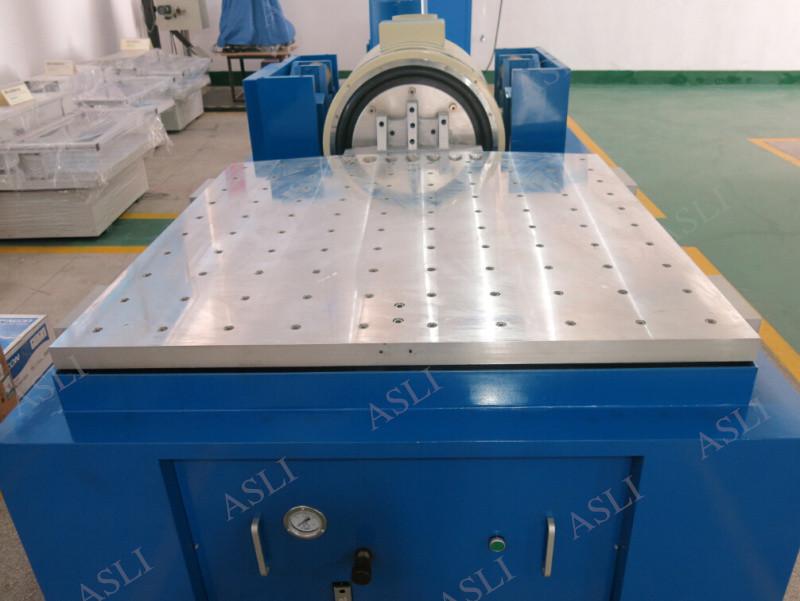

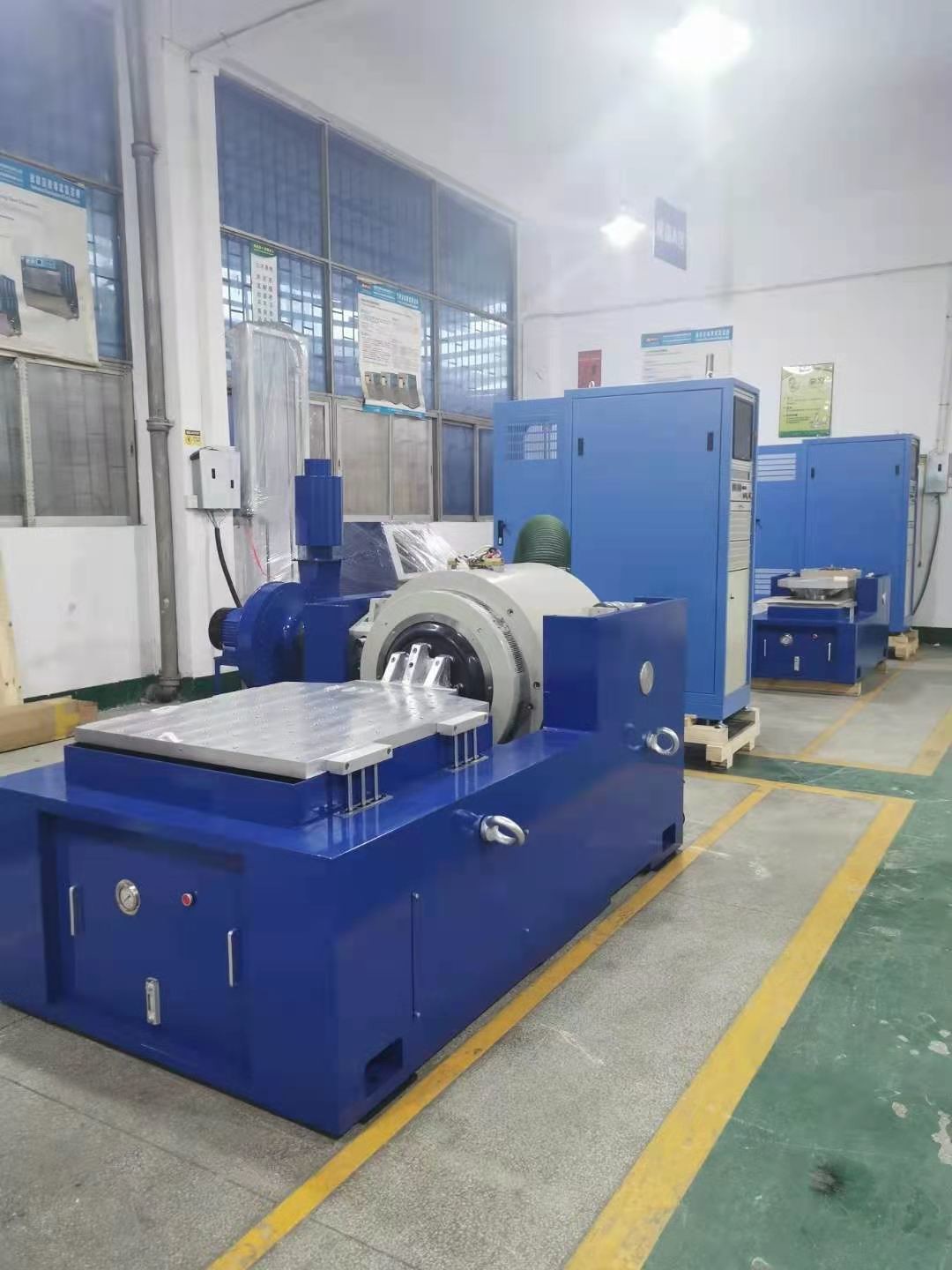

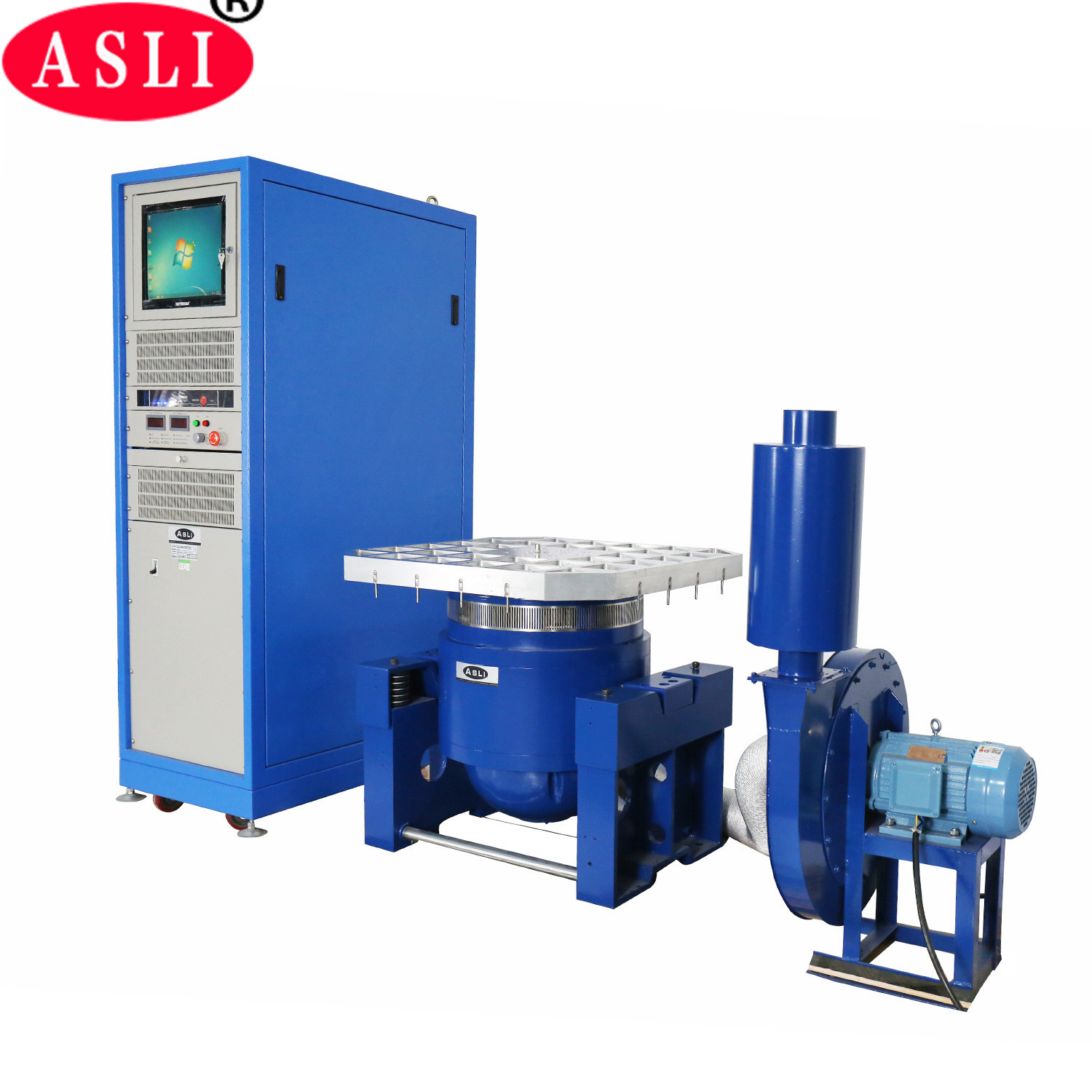

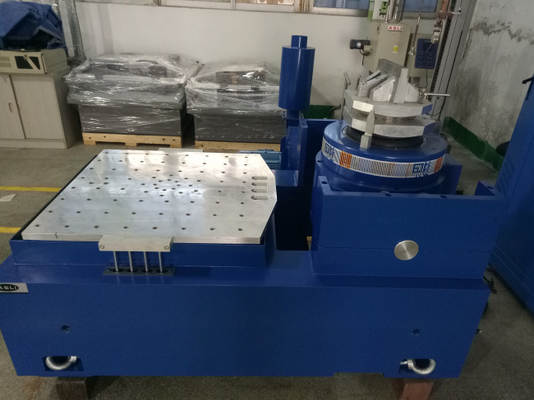

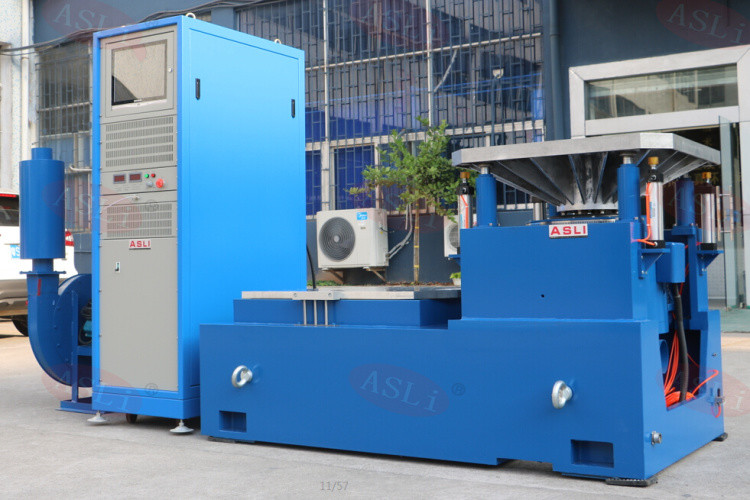

ระบบทดสอบการสั่นสะเทือนแนวตั้งนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อให้เป็นไปตามมาตรฐาน JESD 22-B103B สำหรับส่วนประกอบอิเล็กทรอนิกส์ ระบบนี้ให้การจำลองสภาวะการสั่นสะเทือนที่แม่นยำและเชื่อถือได้ เพื่อประเมินความสมบูรณ์ของโครงสร้างและประสิทธิภาพของแบตเตอรี่ ชุดแบตเตอรี่ และชุดประกอบอิเล็กทรอนิกส์ภายใต้แรงเค้นแบบไดนามิก
- GB/T 31486-2015 — ข้อกำหนดด้านประสิทธิภาพทางไฟฟ้าและวิธีการทดสอบสำหรับแบตเตอรี่รถยนต์ไฟฟ้า
- UL 1642:2012 — มาตรฐานสำหรับแบตเตอรี่ลิเธียม
- UL 2054:2012 — แบตเตอรี่สำหรับใช้ในบ้านและเชิงพาณิชย์
- UN38.3 (2012) — ส่วนที่ 3: ข้อเสนอสำหรับการขนส่งสินค้าอันตราย — คู่มือการทดสอบและมาตรฐาน
- IEC 62133-2:2017 — ข้อกำหนดด้านความปลอดภัยสำหรับเซลล์ทุติยภูมิแบบปิดผนึกแบบพกพา และสำหรับแบตเตอรี่ที่ผลิตจากเซลล์ดังกล่าว สำหรับใช้ในการใช้งานแบบพกพา — ส่วนที่ 2: ระบบลิเธียม
- IEC 62281:2004 — ข้อกำหนดด้านความปลอดภัยในการขนส่งแบตเตอรี่ลิเธียมและแบตเตอรี่
- IEC 60086:2007 — เซลล์กัลวานิก ส่วนที่ 4: ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมไอออน
ระบบทดสอบการสั่นสะเทือนได้รับการออกแบบตามข้อกำหนดการทดสอบแบตเตอรี่มาตรฐาน ภายใต้สภาวะที่ควบคุม แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดเข้ากับแท่นสั่นอย่างแน่นหนา จากนั้นระบบจะใช้ความถี่ ความเร่ง และรูปแบบการกระจัดที่กำหนดไว้ตามแกนที่ตั้งฉากกันสามแกน ตลอดการทดสอบ ตัวอย่างแบตเตอรี่จะต้องไม่รั่วซึม สูญเสียแรงดันไฟฟ้า เสียหาย ติดไฟ หรือระเบิด
| รุ่น | แรงสั่นซายน์ที่กำหนด (N) | แรงสั่นแบบสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
นอกเหนือจากแท่นทดสอบการสั่นสะเทือนแล้ว กลุ่มผลิตภัณฑ์ของเรายังครอบคลุมถึง:
- ชุดทดสอบอุณหภูมิ/ความชื้น: ห้องทดสอบอุณหภูมิและความชื้น, ห้องรักษาเสถียรภาพแบบ Walk-in, ห้องทดสอบการช็อกด้วยความร้อน, ห้องทดสอบอุณหภูมิและความชื้นด้วย UV, ห้องทดสอบอุณหภูมิแบบ Ramp rate.
- ชุดทดสอบการเสื่อมสภาพ: เตาอบอุณหภูมิสูง, เตาอบสุญญากาศ, ห้องทดสอบการเสื่อมสภาพด้วยการระบายอากาศ, ห้องทดสอบการเสื่อมสภาพด้วยไอน้ำ, ห้องทดสอบโอโซน, อุปกรณ์ทดสอบ Burn-in.
- ชุดทดสอบการจำลองสภาพอากาศ: ห้องทดสอบการพ่นฝน, ห้องทดสอบฝุ่น, ห้องทดสอบการเสื่อมสภาพด้วยหลอดซีนอน, ห้องทดสอบความทนทานต่อ UV.
- ชุดทดสอบทางกล: เครื่องทดสอบการสั่นสะเทือน, เครื่องทดสอบการตก, เครื่องทดสอบการกระแทก, เครื่องทดสอบแรงกระแทกเชิงกลแบบเร่ง และอื่นๆ.
Product Highlights
เครื่องทดสอบการสั่นสะเทือนด้วยไฟฟ้าพลศาสตร์แนวตั้ง JESD 22-B103B: แรงกระแทก 1200N, ระยะกระจัด 25 มม., การเร่งความเร็ว 100 กรัม, เป็นไปตามมาตรฐาน ISTA เหมาะสำหรับการทดสอบบรรจุภัณฑ์และแบตเตอรี่ ทนทาน มีประสิทธิภาพ พร้อมตัวเลือกแบบกำหนดเองให้เลือก
