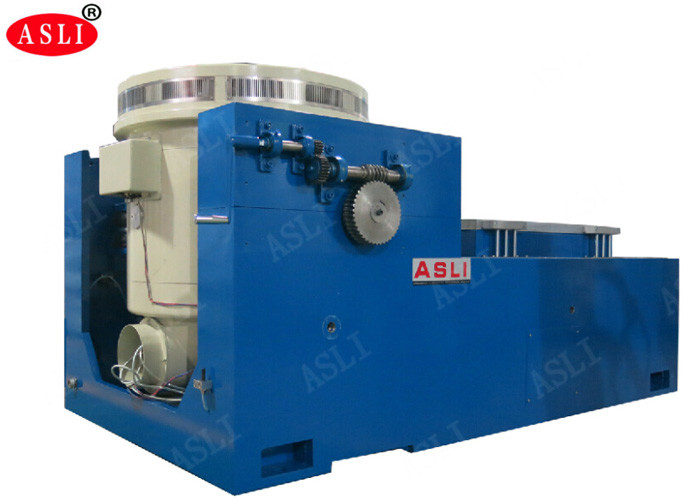

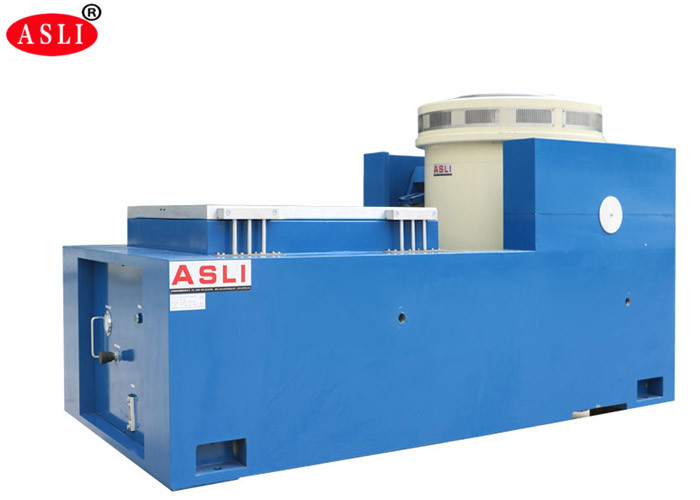

ระบบทดสอบการสั่นสะเทือนของยานยนต์ที่ได้คะแนนสูงสุดเพื่อจำลองสภาพแวดล้อมการทำงานและสภาพแวดล้อมแบบไดนามิก
อุปกรณ์ทดสอบแรงสั่นสะเทือน ES-20.pdf
แอปพลิเคชัน:
จุดประสงค์ของการทดสอบการสั่นสะเทือนคืออะไร?
การทดสอบการสั่นสะเทือนเป็นกระบวนการที่ตรวจสอบระดับและรูปแบบของสัญญาณการสั่นสะเทือนภายในส่วนประกอบ เครื่องจักร หรือโครงสร้าง เพื่อตรวจจับเหตุการณ์การสั่นสะเทือนที่ผิดปกติและเพื่อประเมินสภาพโดยรวมของวัตถุทดสอบ
เราเป็นผู้ผลิตเครื่องวัดการสั่นสะเทือนแบบสั่นสะเทือนแบบสามแกนแบบแม่เหล็กไฟฟ้าขายดีนำ 'โครงสร้างวงจรแม่เหล็กคู่' มาใช้ 'วงกลมการกระทำโครงกระดูกที่สร้างขึ้นเอง', 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและเส้นนำ', 'การแยกรองแหนบ' ขั้นสูงเทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษสามารถทำได้ใน X, การทดสอบการสั่นสะเทือนไซน์แบบสามแกน Y,Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ ให้เสร็จสิ้นโดยการทดสอบชีพจรแบบคลาสสิก (ครึ่งไซน์ สี่เหลี่ยมคางหมู คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมตอบสนองการกระแทกผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
คุณสมบัติเครื่องทดสอบความล้าในการสั่นสะเทือนความถี่สูง:
1. โครงกระดูกวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์แกนในระดับสูง
2. วงจรสองแม่เหล็ก ฟลักซ์แม่เหล็กรั่วต่ำ โครงสร้างกะทัดรัด และมีเหตุผล
3. แบริ่งลูกกลิ้งแบบ Rocker Rod วางแนวความแข็งของร่างกายคอมโพสิตตรงและนำเข้าความจุโหลดประหลาด
4. รองพื้นแยกรองแหนบที่ทุ่มเทให้กับการใช้ฮอร์โมน, การติดตั้งความสะดวกสบายของมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงกลมแบบไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มเอฟเฟกต์ความเย็น
7. ความแข็งคงที่, ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่ง, เพิ่มความจุตารางการสั่นสะเทือน, ปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ทางเทคนิคของเครื่องทดสอบการสั่นสะเทือนความถี่สูงแบบไฟฟ้าไดนามิก:
| แบบอย่าง |
จัดอันดับSine ฟอร์ซ (N) |
จัดอันดับสุ่ม ฟอร์ซ (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่ง (m/s2) | จัดอันดับความเร็ว(m/s) |
พิกัดราง (pp)mm |
แม็กซ์กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 20000 | 20000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
คุณสมบัติขาตั้งแนวนอน:
1. ภายในแท่นโหลดขนาดเล็กเพื่อให้เกิดความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการโหลดและประสิทธิภาพของแท่นเครื่องทั้งหมด
2. ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบอินทิกรัล มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับแต่ง
3. รางแรงดันสถิตย์ รูปตัว V ที่มีความสามารถในการทนต่อความลาดเอียงและทนต่อการรับน้ำหนักอคติ
ปั้มน้ำมันในตัว โครงสร้างดี และใช้งานง่าย
พารามิเตอร์ทางเทคนิคของเครื่องขยายแนวนอน:
| แบบอย่าง | ขนาดม้านั่ง (มม.) | ช่วงความถี่ (Hz) | น้ำหนักของชิ้นส่วนที่เคลื่อนไหว (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
คุณสมบัติม้านั่งขยายแนวตั้ง:
VT ม้านั่งขยายแนวตั้งและแคลมป์ที่ระบุ คำนวณได้อย่างแม่นยำ ออกแบบอย่างประณีต เพื่อให้แน่ใจว่าลูกค้าได้รับประสิทธิภาพที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ วัสดุคุณภาพสูง
และฝีมือการผลิต
พารามิเตอร์ทางเทคนิคของเครื่องขยายแนวตั้ง:
| แบบอย่าง | น้ำหนัก (กิโลกรัม) | แม็กซ์ความถี่ (Hz) | ขนาดม้านั่ง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (ม้านั่งกลม) | 220 | 350 | Φ1200 |
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับระบบทดสอบการสั่นสะเทือนของยานยนต์ที่ได้คะแนนสูงสุดเพื่อจำลองสภาพแวดล้อมการทำงานและสภาพแวดล้อมแบบไดนามิก ยินดีต้อนรับที่จะติดต่อเรา!
