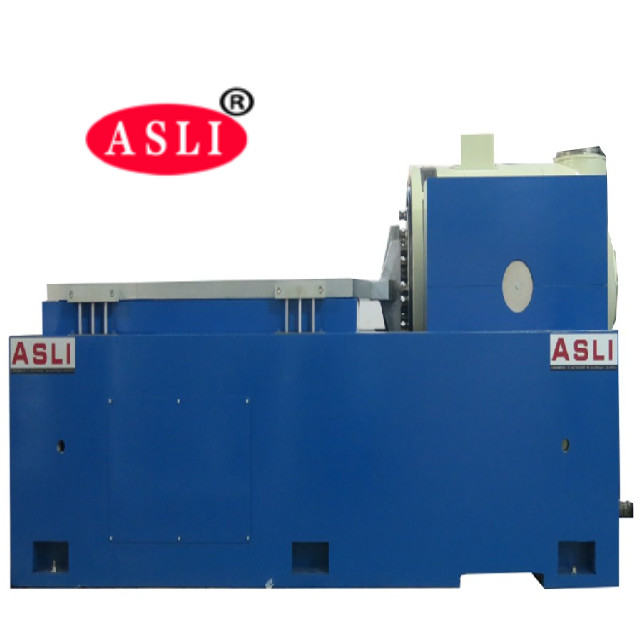

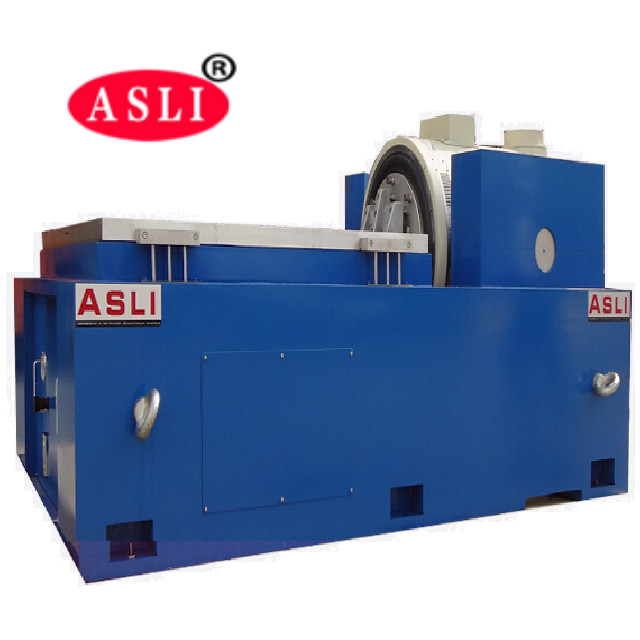

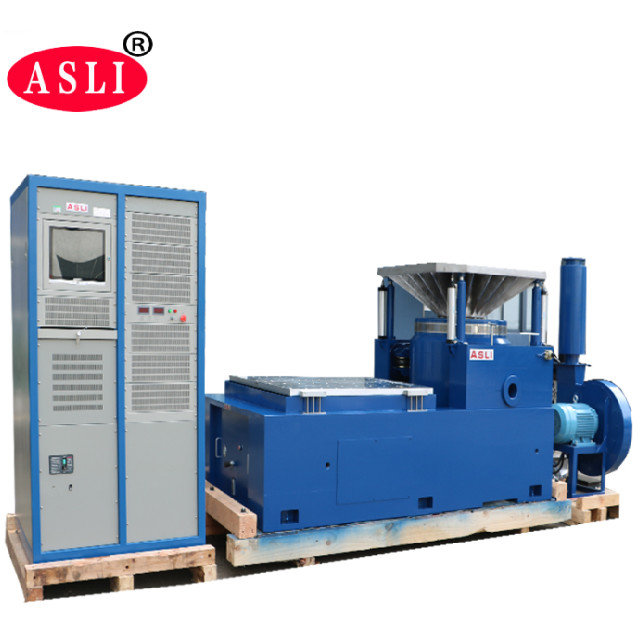

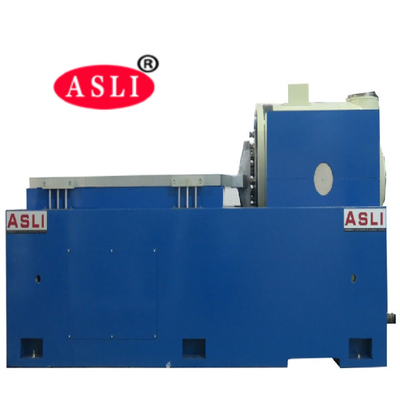

ระบบการทดสอบสั่นสั่นส่วนใหญ่ใช้สําหรับผลิตภัณฑ์สั่นสั่นและการทดสอบสภาพแวดล้อมกระแทก, การทดสอบการตรวจสอบความเครียดสภาพแวดล้อม, การทดสอบความน่าเชื่อถือเครื่องทดสอบสั่นสะเทือนทางแม่เหล็กไฟฟ้าอย่างสมบูรณ์แบบตามมาตรฐานการออกแบบการทดสอบที่เกี่ยวข้องกับแบตเตอรี่, การจําลองภายใต้สภาพการทดสอบการสั่นสะเทือนของแบตเตอรี่, แบตเตอรี่หรือแพ็คแบตเตอรี่ถูกติดตั้งบนตารางสั่นสะเทือน, ตามความถี่ที่กําหนดการเร่งและโหมดการขยับตามตัวอย่างของแบตเตอรี่สั่นสะเทือนของสามทิศทางที่ตั้งตรงกันและกันที่วัดแบตเตอรี่ไม่ควรรั่วการทดสอบความสั่นสะเทือนของเขตการใช้งานที่กว้างขวางมากรถยนต์และอุปกรณ์บ้าน และผลิตภัณฑ์อุตสาหกรรมอื่น ๆ.
ลักษณะหลัก
* เครื่องหวั่นไฟฟ้าแบบไดนามิก ที่เย็นด้วยอากาศ
* เครื่องควบคุมการสั่นและเครื่องขยายพลังงาน
* การบรรลุแรงผลักดันไซน์สูงสุด 2400 นิวตัน
* การทดสอบแกน X,Y,Z 3
ฟังก์ชันควบคุม
* ความสั่นสะเทือนแบบซีนูโซอิดล
* เสียงสั่นสะเทือน * เสียงสั่นสะเทือนสุ่ม
* โชคคลาสสิค
การใช้งานระบบทั่วไป
* การทดสอบสิ่งแวดล้อม
* การทดสอบสเตรสสกรีน
* การทดสอบการสั่น
ประโยชน์ของผู้ใช้
* สามารถติดตั้งง่ายโดยผู้ใช้
* อินเตอร์เฟซผู้ใช้: จอสัมผัส LCD สําหรับโหมดท้องถิ่นและ pc-windows (via ethernet) สําหรับรีโมท
โหมด
* โหมดท้องถิ่น: เริ่มการทดสอบอย่างรวดเร็ว
* รูปแบบทางไกล: การปฏิบัติงานทั้งหมดของระบบ รวมถึงการกําหนดการทดสอบและการเก็บรายละเอียดการทดสอบในโมสตาร์ การควบคุมการทดสอบ การตรวจสอบข้อมูลการทดสอบและเอกสาร
| ปริมาตรของเครื่องผลิตสั่นสะเทือนไฟฟ้าแม่เหล็ก: | ||||
| พลังกระตุ้นไซน์สูงสุด | 5000Kg.f สูงสุด | |||
| แรงสั่นสะเทือนสุ่มที่ใหญ่ที่สุด | 5000Kg.f r.ms | |||
| แรงสั่นสะเทือนที่ใหญ่ที่สุด | 10000Kg.f สูงสุด | |||
| ระยะความถี่ | DC ~ 4000 Hz | |||
| ความยืดหยุ่นสูงสุด | 75mm p-p ((ค่าจากจุดสูงสุดไปสู่จุดสูงสุด) | |||
| ความเร็วสูงสุด | 1.8m/s | |||
| ความเร่งสูงสุด | 100G ((980 m/s2) | |||
| ความถี่สะท้อนแรก | 3500Hz | |||
| ความจุสูงสุด | 750 กิโลกรัม | |||
| กว้างของโค้ลเคลื่อนที่ (กว้างของเมซ่าในการทํางาน) | กว้าง 450 mm | |||
| คุณภาพของโค้ลเคลื่อน | 50 กก. | |||
| ความจุสูงสุด | 750 กิโลกรัม | |||
| โต๊ะสกรู | 13 x M8 | |||
| การรั่วไหลของแม่เหล็ก | < 10 กาซ | |||
| ขนาด | 800mm x 800mm x 800mm ((เครื่องตั้ง) | |||
| น้ําหนัก | ประมาณ 1500 กิโลกรัม | |||
| ระบบ servo | ||||
| หน้าที่ | อุณหภูมิ ความดันอากาศ ความเคลื่อนไหว ความดันเกิน ความกระตุ้นเกิน ความแรงในปัจจุบัน ความดันต่ําในทางเข้า ความผิดพลาดภายนอก การควบคุมไฟฟ้า แหล่งเชื่อมโยง | |||
| เครื่องควบคุมการสั่นสะเทือนดิจิตอล | ||||
| การตั้งค่าฮาร์ดแวร์ | 2 ช่องทางเข้า 1 ช่องทางเข้า | |||
| คอมพิวเตอร์ควบคุม | คอมพิวเตอร์ จอจอเหลว ((มีคีย์บอร์ด/หนูออปติก) | |||
| โปรแกรม | การทํางานภาษาจีน/ภาษาอังกฤษ การวิเคราะห์ระดับเวลาและระดับความถี่ แหล่งสัญญาณ การวิเคราะห์ความถี่ sinus sweep ฯลฯการเก็บรักษา, กําหนดค่าทดสอบและการวิเคราะห์ฟังก์ชัน | |||
| ระบบปฏิบัติการ | Windows 2000/ XP | |||
| เซนเซอร์เร่ง B&W |
สาขาความถี่:1 ∙2000Hz ความรู้สึก: 50mv/g ระยะอุณหภูมิ:-24 - 250°C |
|||
| ความต้องการไฟฟ้า | ||||
| แหล่งไฟฟ้า | 3 ขั้นตอน 380V/50Hz | |||
