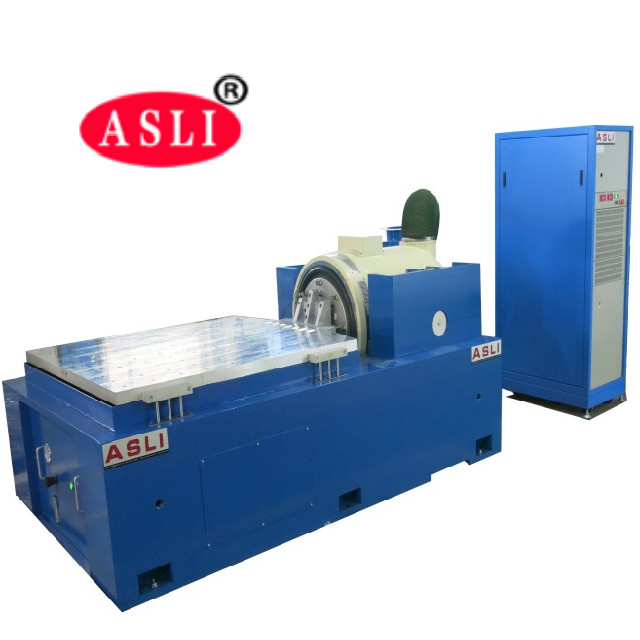

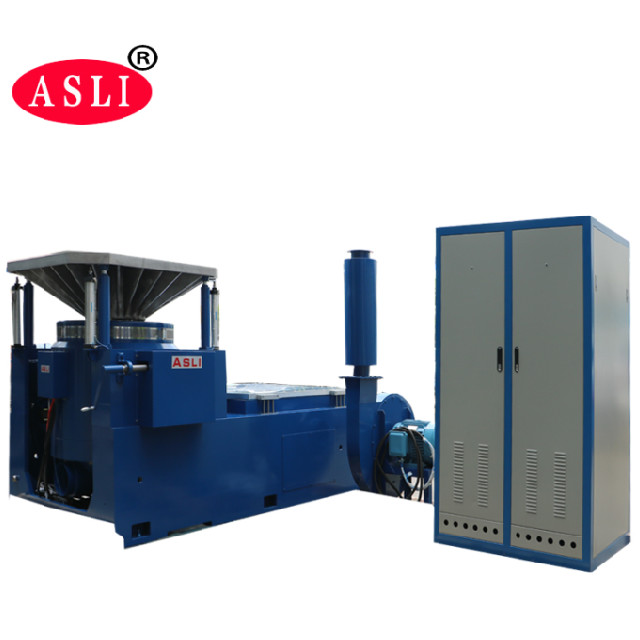

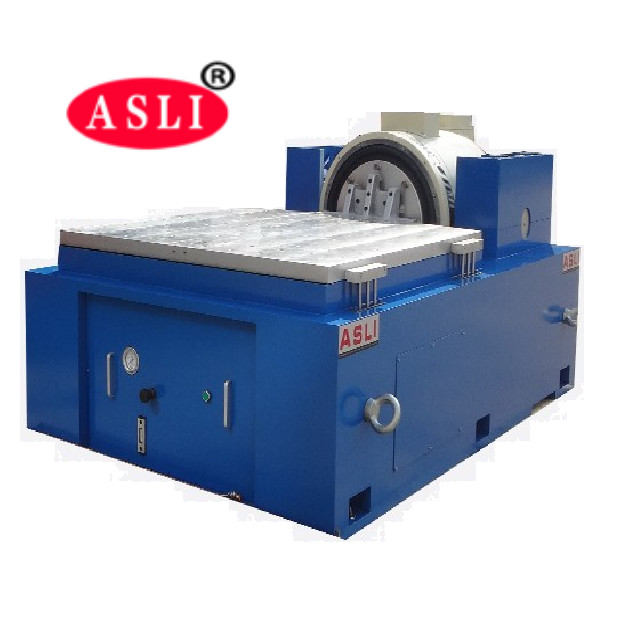

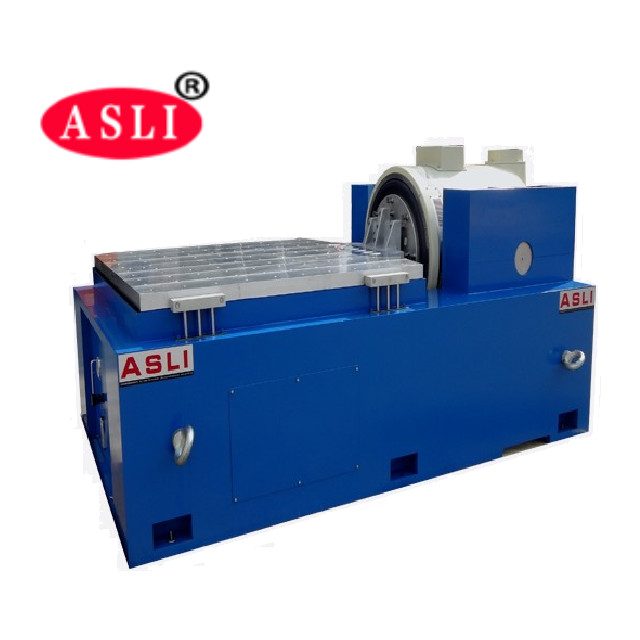

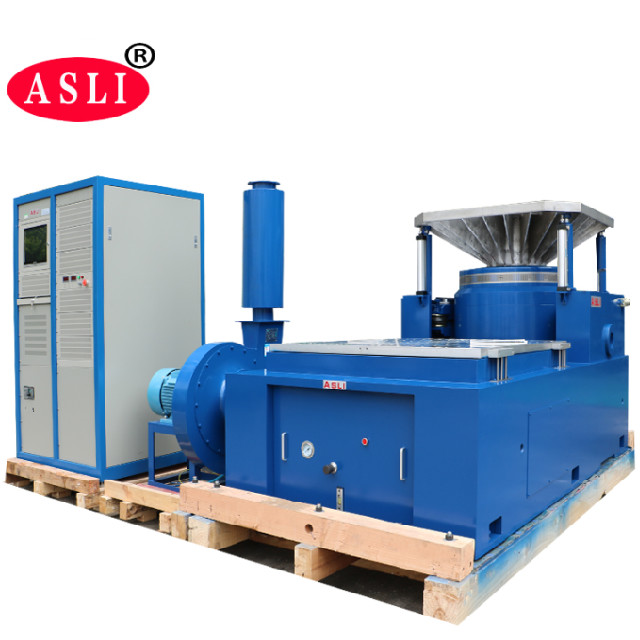

ระบบทดสอบการสั่นสะเทือนส่วนใหญ่ใช้สำหรับการทดสอบการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การทดสอบการคัดกรองความเครียดจากสิ่งแวดล้อม และการทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าออกแบบมาโดยสมบูรณ์ตามมาตรฐานการทดสอบที่เกี่ยวข้องกับแบตเตอรี่ จำลองภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่ถูกยึดบนโต๊ะสั่นสะเทือน ตามโหมดความถี่ การเร่งความเร็ว และการกระจัดที่กำหนดไว้ตามตัวอย่างแบตเตอรี่ที่สั่นสะเทือนในสามทิศทางที่ตั้งฉากซึ่งกันและกัน แบตเตอรี่ที่วัดได้ไม่ควรมีการรั่วไหล ไม่หมดกำลังใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด ขอบเขตการใช้งานของการทดสอบการสั่นสะเทือนนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ และเครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
คุณสมบัติหลัก
* เครื่องเขย่าแบบไดนามิกไฟฟ้าที่ระบายความร้อนด้วยอากาศ
* ตัวควบคุมการสั่นสะเทือนและเครื่องขยายเสียงถูกจัดโครงสร้างเป็นตู้แบบออล-อิน-วัน
* บรรลุแรงขับไซน์สูงสุด 2400 นิวตัน
* การทดสอบแกน X, Y, Z 3 แกน
ฟังก์ชันควบคุม
* การสั่นสะเทือนแบบไซน์ความถี่คงที่
* การสั่นสะเทือนแบบกวาด * การสั่นสะเทือนแบบสุ่ม
* การกระแทกแบบคลาสสิก
การใช้งานระบบทั่วไป
* การทดสอบสิ่งแวดล้อม
* การทดสอบการคัดกรองความเครียด
* การทดสอบการสั่นสะเทือน
ประโยชน์สำหรับผู้ใช้
* ผู้ใช้สามารถติดตั้งได้ง่าย
* ส่วนต่อประสานผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่นและ PC-windows (ผ่านอีเธอร์เน็ต) สำหรับโหมดระยะไกล;
* โหมดท้องถิ่น: เริ่มต้นการทดสอบที่กำหนดไว้ล่วงหน้าอย่างรวดเร็ว สามารถจัดเก็บข้อมูลจำเพาะการทดสอบได้หลายสิบรายการ;
* โหมดระยะไกล: การดำเนินการทั้งหมดของระบบ รวมถึงการกำหนดการทดสอบและการจัดเก็บข้อมูลจำเพาะการทดสอบลงใน mostar การควบคุมการทดสอบ การตรวจสอบข้อมูลการทดสอบ และเอกสาร
ภาพรวมผลิตภัณฑ์
| :แรงกระตุ้นไซน์สูงสุด | ||||
| 5000Kg.f สูงสุด | แรงสั่นสะเทือนแบบสุ่มที่ใหญ่ที่สุด | |||
| 5000Kg.f r.ms | แรงสั่นสะเทือนกระแทกที่ใหญ่ที่สุด | |||
| 10000Kg.f สูงสุด | ช่วงความถี่ | |||
| DC~4000 Hz | การกระจัดสูงสุด | |||
| 75mm p-p (ค่าสูงสุดถึงสูงสุด) | ความเร็วสูงสุด | |||
| 1.8m/s | การเร่งความเร็วสูงสุด | |||
| 100G (980 m/s2) | ความถี่เรโซแนนซ์แรก | |||
| 3500Hz | โหลดสูงสุด | |||
| 750Kg | เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางของโต๊ะทำงาน) | |||
| เส้นผ่านศูนย์กลาง 450 มม. | คุณภาพของขดลวดเคลื่อนที่ | |||
| 50kg | โหลดสูงสุด | |||
| 750Kg | โต๊ะสกรู | |||
| 13 x M8 | การรั่วไหลของฟลักซ์แม่เหล็ก | |||
| <10gauss | ขนาด | |||
| 800mm x 800mm x 800mm (เครื่องแนวตั้ง) | น้ำหนัก | |||
| ประมาณ 1500Kg | ระบบเซอร์โว | |||
| ฟังก์ชัน | ||||
| อุณหภูมิ, ความดันอากาศ, การกระจัด, แรงดันไฟฟ้าเกิน, กระแสไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำเข้า, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ตรรกะ, ขาดอินพุตเท่ากัน | ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | |||
| การกำหนดค่าฮาร์ดแวร์ | ||||
| อินพุต 2 ช่อง, อินพุต 1 ช่อง | คอมพิวเตอร์ควบคุม | |||
| จอแสดงผลคริสตัลเหลว (พร้อมคีย์บอร์ด/เมาส์แบบออปติคัล) | ซอฟต์แวร์ | |||
| การทำงานภาษาจีน/อังกฤษ, การวิเคราะห์โดเมนเวลาและโดเมนความถี่, แหล่งสัญญาณ, การวิเคราะห์ความถี่กวาดไซน์ ฯลฯ WORD สามารถสร้างรายงานการทดสอบ, การแสดงผลและการจัดเก็บสัญญาณและข้อมูล, ตั้งค่าพารามิเตอร์การทดสอบและการวิเคราะห์ฟังก์ชันโดยอัตโนมัติ | ระบบปฏิบัติการ | |||
| Windows 2000/ XP | เซ็นเซอร์เร่งความเร็ว B&W | |||
| โดเมนความถี่:1—2000Hz |
ความไว:50mv/g ช่วงอุณหภูมิ:-24 - 250℃ ข้อกำหนดทางไฟฟ้า |
|||
| แหล่งไฟฟ้า | ||||
| 3 เฟส, 380V/50Hz | ||||
