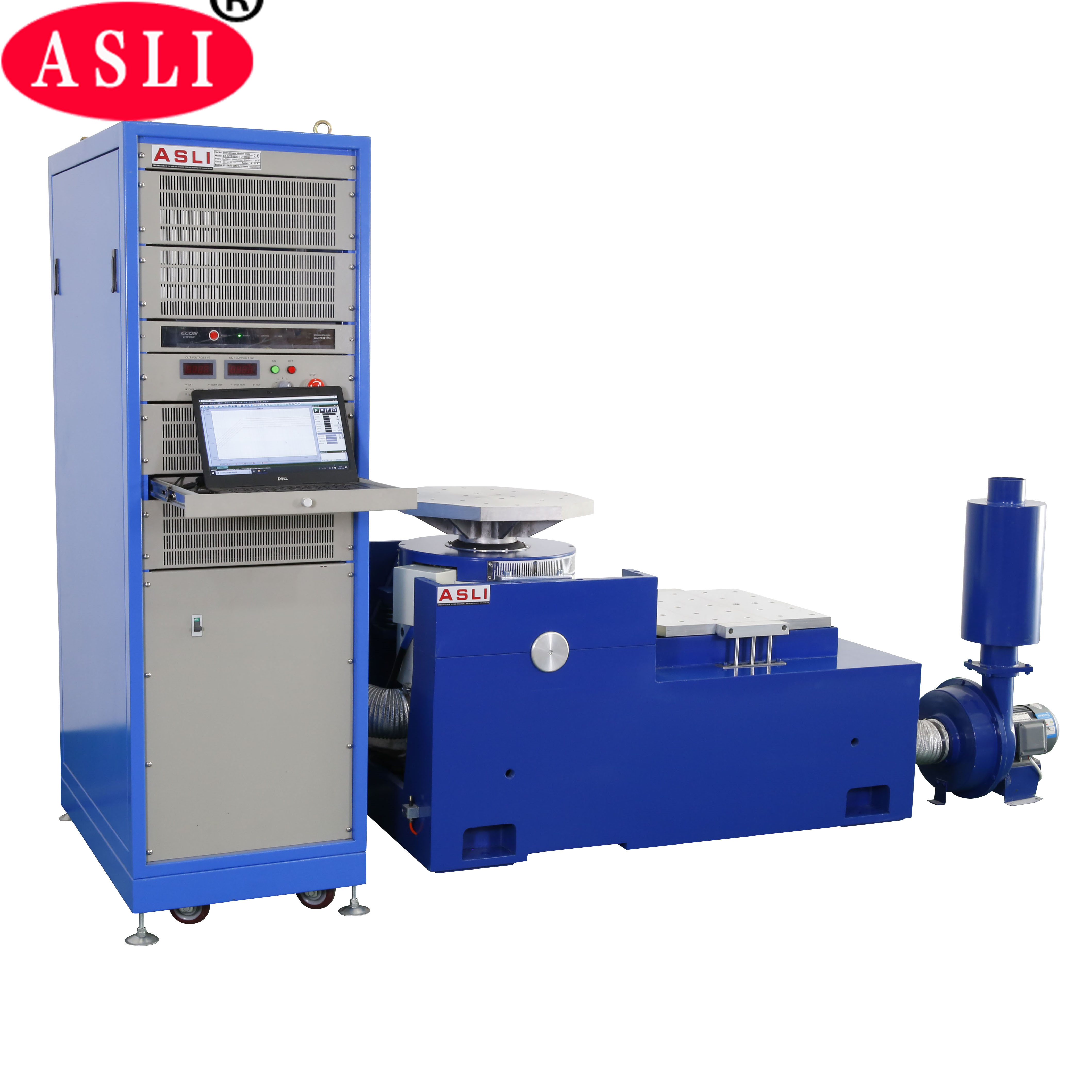

ISTA 1.8m / S เครื่องมือทดสอบระบบทดสอบการสั่นสะเทือนในห้องปฏิบัติการ
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.8 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 25มม | ความถี่: | 3~3500เฮิร์ต |
| กำลังโหลด: | 180กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 450มม | ยี่ห้อ: | ASLI |
| ขนาดโต๊ะ: | 500x500มม | ||
| เน้น |
ระบบทดสอบการสั่นสะเทือน ISTA,ระบบทดสอบการสั่นสะเทือน 1.8m / s,เครื่องมือทดสอบในห้องปฏิบัติการ ISTA |
||
Product Description
ระบบทดสอบการสั่นสะเทือน ISTA 1.8m/s เป็นเครื่องมือทดสอบการสั่นสะเทือนแบบไฟฟ้าพลวัตประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานในห้องปฏิบัติการและอุตสาหกรรม ระบบนี้เป็นไปตามมาตรฐาน ISTA 1A, 2A และ 3A ให้ประสิทธิภาพที่เชื่อถือได้ด้วยช่วงความถี่ 1 Hz และการกระจัดสูงสุด 75 มม. มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกัน, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, ยานยนต์ และเครื่องใช้ในบ้านสำหรับการตรวจจับข้อผิดพลาดตั้งแต่เนิ่นๆ, การจำลองสภาพการทำงานจริง และการทดสอบความแข็งแรงของโครงสร้าง
ระบบรองรับคลื่นไซน์, FM, สวีป, โปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, ความเร่งสูงสุด, การปรับแอมพลิจูด และโหมดควบคุมเวลา มีการควบคุมด้วยคอมพิวเตอร์แบบเต็มรูปแบบพร้อมตัวเลือกความเร่งคงที่และแอมพลิจูดคงที่ อุปกรณ์ได้รับการทดสอบอย่างต่อเนื่องโดยไม่ล้มเหลวเป็นเวลา 3 เดือน เพื่อให้มั่นใจในประสิทธิภาพที่เสถียรและคุณภาพที่เชื่อถือได้
| รายการ | คำอธิบาย |
|---|---|
| แรงไซน์ | 5.88 KN |
| แรงกระแทก | 11.76 KN |
| ช่วงความถี่ | 5–3000 Hz |
| การกระจัด | 51 มม. |
| ความเร็วสูงสุด | 2 ม./วินาที |
| ความเร่งสูงสุด | 981 ม./วินาที² (ไม่มีโหลด) |
| เส้นผ่านศูนย์กลางอาร์มาเจอร์ | 200 มม. |
| แรงบิดโหลดที่อนุญาต | >300 N·m |
| มวลอาร์มาเจอร์ที่มีประสิทธิภาพ | 6 กก. |
| ความจุโหลดสูงสุด | 100 กก. |
| การรั่วไหลของแม่เหล็ก | ≤1 mT |
| ความถี่แยกการสั่นตามแนวแกน | <3 Hz |
| การยึดโหลด | 16 สลักเกลียวสแตนเลส M8 |
| ขนาด (ย×ก×ส) | 850 × 665 × 760 มม. |
| น้ำหนักโดยประมาณ | 990 กก. |
ตารางต่อไปนี้แสดงรุ่นที่มีในซีรีส์ ES ซึ่งครอบคลุมความจุแรงและการกำหนดค่าที่หลากหลายเพื่อให้เหมาะกับความต้องการในการทดสอบต่างๆ
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (ม./วินาที²) | ความเร็วที่กำหนด (ม./วินาที) | การกระจัดที่กำหนด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
หมายเหตุ: การกระจัดที่กำหนดของรุ่น ES-30 ระบุเป็น 5l ในข้อกำหนดเดิม โปรดยืนยันค่าที่แน่นอนกับผู้ผลิต
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ถึงการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งทิศทางของตัวถังแบบตรงและนำเข้า ให้ความสามารถในการรับแรงเยื้องศูนย์ที่ยอดเยี่ยม
- ฐานรากแยกส่วนสำหรับใช้กับฮอร์โมน ให้การติดตั้งที่เคลื่อนย้ายได้สะดวก
- เทคโนโลยีขั้นสูงในระบบเคลื่อนที่ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อนสำหรับการทำงานต่อเนื่อง
- ความแข็งสถิตและความแข็งไดนามิกของแบริ่งได้รับการปรับให้เหมาะสม เพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นและปรับปรุงประสิทธิภาพความถี่ต่ำ
