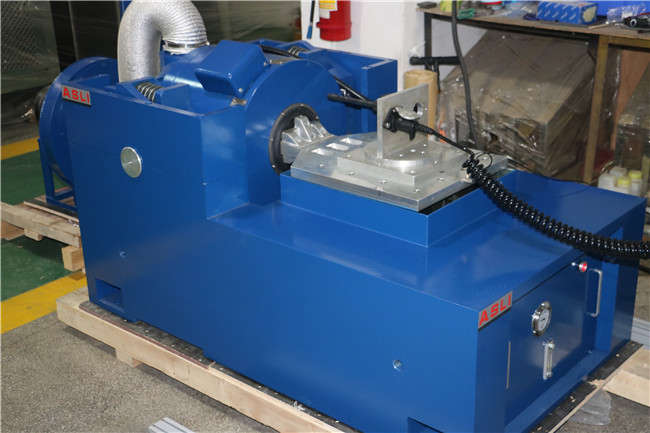

เครื่องสั่นสะเทือนไฟฟ้าความถี่สูง 50000N มาตรฐาน IEC60068
Product Details
| แรงไซน์: | 50000N | ความเร็ว: | 2.0m/s |
|---|---|---|---|
| การกระจัด: | 100มม | ความถี่: | 1 ~ 3500Hz |
| กำลังโหลด: | 750กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 450มม | ยี่ห้อ: | ASLI |
| ขนาดโต๊ะ: | 800x800มม | ||
| เน้น |
เครื่องสั่นสะเทือนอิเล็กตรอนไดนามิกความถี่สูง,อุปกรณ์ทดสอบตารางสั่น 50000N,เครื่องสั่นสั่นแบบมาตรฐาน IEC60068 |
||
Product Description

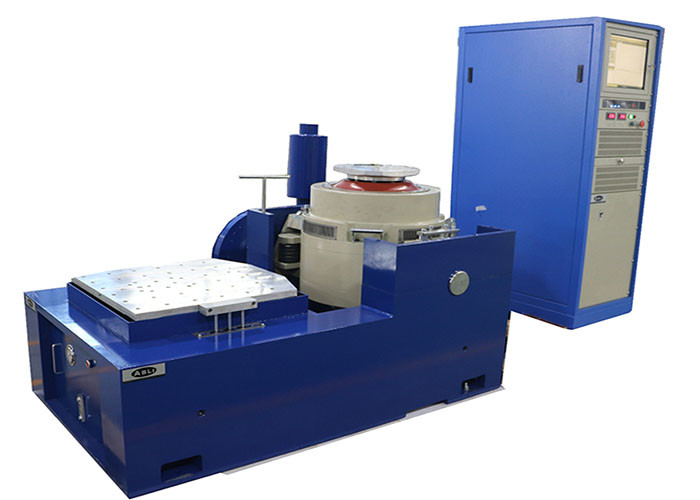

ระบบเครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้าความถี่สูง EC60068 ให้ความสามารถในการทดสอบแบบสุ่ม, แบบไซน์ และแบบช็อกในแพลตฟอร์มแบบบูรณาการเดียว ออกแบบมาเพื่อตอบสนองมาตรฐาน IEC60068 ที่เข้มงวด ระบบนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, ยานยนต์ และเครื่องใช้ในบ้าน
อุปกรณ์นี้ได้รับการออกแบบมาเพื่อการตรวจจับความผิดพลาดตั้งแต่เนิ่นๆ, การจำลองสภาพการทำงานจริง และการทดสอบความแข็งแรงของโครงสร้าง ขอบเขตการใช้งานที่กว้างขวางและผลการทดสอบที่เชื่อถือได้ทำให้เป็นเครื่องมือที่ขาดไม่ได้สำหรับการตรวจสอบผลิตภัณฑ์ ระบบรองรับโหมดคลื่นไซน์, FM, สวีป, โปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, ความเร่งสูงสุด, การปรับแอมพลิจูด และการควบคุมเวลา — ทั้งหมดนี้จัดการผ่านการควบคุมด้วยคอมพิวเตอร์แบบเต็มฟังก์ชันพร้อมตัวเลือกความเร่งคงที่/แอมพลิจูดคงที่ที่เรียบง่าย
แต่ละยูนิตจะผ่านการทดสอบการทำงานต่อเนื่องโดยไม่มีความล้มเหลวเป็นเวลา 3 เดือน เพื่อให้มั่นใจในประสิทธิภาพที่เสถียรและคุณภาพที่เชื่อถือได้
| พารามิเตอร์ | ค่า |
|---|---|
| แรงไซน์สูงสุด (Pk) | 5000 Kg.f สูงสุด (50 KN) |
| แรงสุ่ม (RMS) | 5000 Kg.f r.m.s (50 KN) |
| แรงช็อก (Pk) | 10000 Kg.f สูงสุด (100 KN) @ 6 ms |
| ความถี่ที่ใช้งานได้ | 1 – 2500 Hz |
| ระยะการเคลื่อนที่สูงสุด (p-p) | 100 มม. (4 นิ้ว), 76 มม. (3 นิ้ว) ต่อเนื่อง |
| ความเร็วสูงสุด | 2 ม./วินาที |
| ความเร่งสูงสุด | ไซน์: 100 g (980 ม./วินาที²), สุ่ม: 62 g (600 ม./วินาที²) |
| รองรับน้ำหนักแนวตั้ง | 500 กก. |
| ความถี่ธรรมชาติของระบบกันสะเทือน (แกนแรงขับ) | น้อยกว่า 2.5 Hz |
| เส้นผ่านศูนย์กลางอาร์มาเจอร์ | φ440 มม. |
| น้ำหนักอาร์มาเจอร์ | 59 กก. |
| ความถี่เรโซแนนซ์พื้นฐาน (แท่นเปล่า) | 2,400 Hz (โดยประมาณ) ± 5% |
| จุดยึดโหลด (มาตรฐาน) | 16 รูเกลียวสแตนเลส M10 |
| ความหนาแน่นฟลักซ์กระจัดกระจาย | < 10 เกาส์ |
| ขนาดเครื่องสั่น | 1670 มม. ย. × 1150 มม. ก. × 1300 มม. ส. |
| น้ำหนักเครื่องสั่น | ประมาณ 4600 กก. |
| ความต้องการอากาศอัด | 0.6 MPa |
ตารางต่อไปนี้แสดงรายการรุ่นที่มีให้เลือกทั้งหมดสำหรับการทดสอบแบตเตอรี่รถยนต์ภายใต้มาตรฐาน EN50604, IEC62133 และ UN38.3
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (ม./วินาที²) | ความเร็วที่กำหนด (ม./วินาที) | ระยะการเคลื่อนที่ที่กำหนด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น

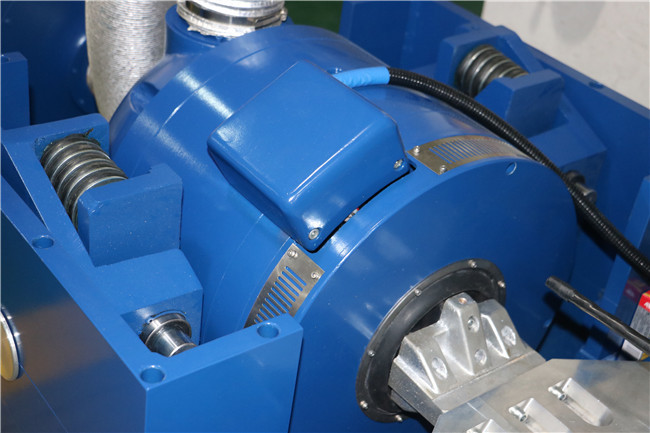

- การออกแบบวงจรแม่เหล็กคู่ช่วยให้มั่นใจได้ว่ามีการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัด และการจัดวางที่เป็นเหตุเป็นผล
- ตลับลูกปืนลูกกลิ้งก้านโยกที่มีความแข็งของตัวถังแบบตรงและแบบนำเข้า ช่วยให้รับน้ำหนักแบบเยื้องศูนย์ได้ดีเยี่ยม
- ฐานรองรับแบบแยกส่วนสำหรับใช้กับฮอร์โมน ทำให้การติดตั้งเคลื่อนย้ายสะดวก
- ระบบเคลื่อนที่ด้วยเทคโนโลยีขั้นสูงช่วยให้มั่นใจในความน่าเชื่อถือสูงของวงกลมไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อนสำหรับการทำงานต่อเนื่อง
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของบอลลูนขนาดเล็กของแบริ่ง ช่วยเพิ่มความสามารถในการรับน้ำหนักของแท่นสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
Product Highlights
เครื่องเขย่าแบบสั่นสะเทือนด้วยไฟฟ้าไดนามิก ASLI 50000N ตรงตามมาตรฐาน IEC60068 ที่รับน้ำหนักได้ 750 กก., 1-3500Hz, อัตราเร่ง 100 กรัม และระยะการเคลื่อนที่ 100 มม. เหมาะสำหรับการทดสอบด้านการป้องกัน รถยนต์ และอิเล็กทรอนิกส์ นำเสนอวงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์ต่ำ และประสิทธิภาพที่เสถียรหลังจากการทดสอบต่อเนื่องเป็นเวลา 3 เดือน
