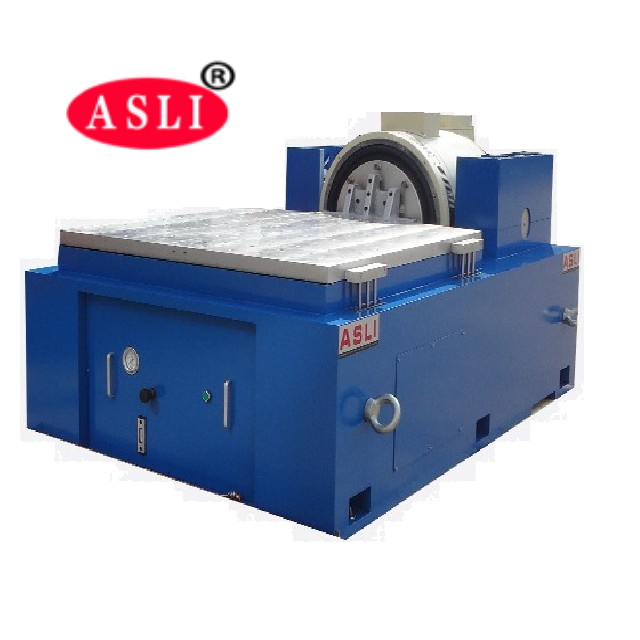

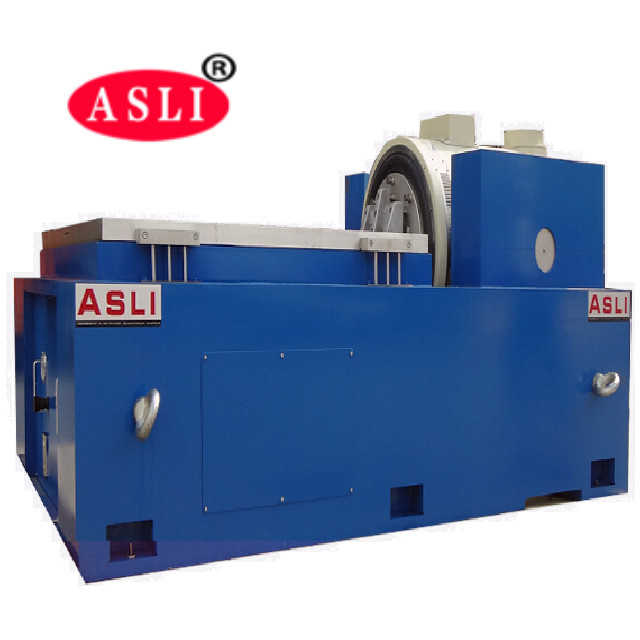

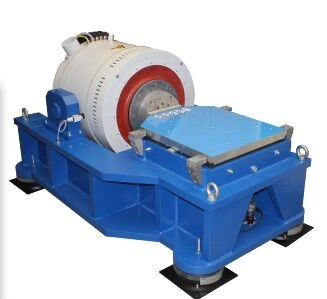

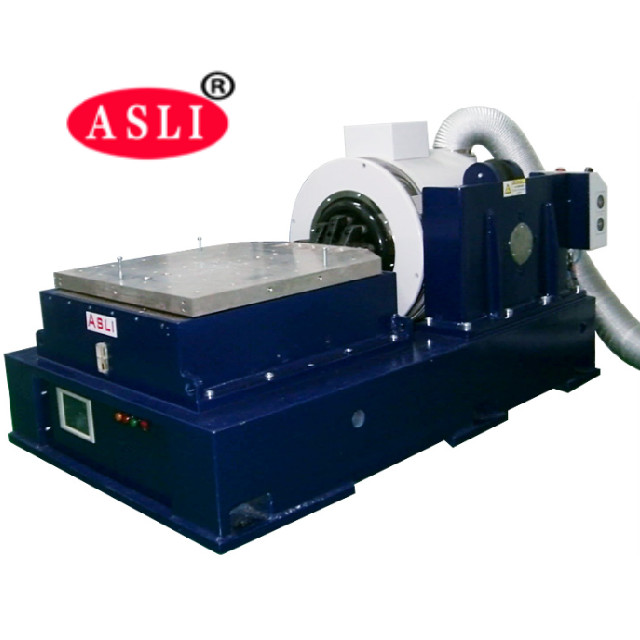

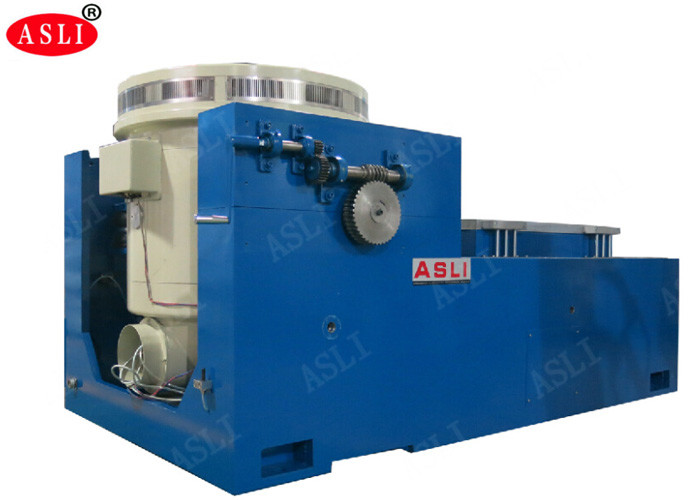

ระบบทดสอบการสั่นสะเทือนส่วนใหญ่ใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การทดสอบการคัดกรองความเครียดจากสิ่งแวดล้อม การทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าออกแบบตามมาตรฐานการทดสอบแบตเตอรี่อย่างสมบูรณ์ จำลองภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่จะถูกยึดไว้บนโต๊ะสั่น ตามความถี่ที่กำหนด ความเร่ง และโหมดการกระจัดตามแนวแกนสามแกนที่ตั้งฉากกันของตัวอย่างแบตเตอรี่ แบตเตอรี่ที่วัดได้จะต้องไม่รั่ว ไม่สูญเสียหัวใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด ขอบเขตการใช้งานของการทดสอบการสั่นสะเทือนนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ และเครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่นๆ
คุณสมบัติหลัก
* เครื่องสั่นแบบไดนามิกไฟฟ้าแบบระบายความร้อนด้วยอากาศ
* ตัวควบคุมการสั่นและเครื่องขยายเสียงที่รวมอยู่ในตู้เดียว
* ให้แรงสั่นแบบไซน์สูงสุด 2400 นิวตัน
* การทดสอบ 3 แกน X, Y, Z
ฟังก์ชันควบคุม
* การสั่นแบบไซน์ความถี่คงที่
* การสั่นแบบกวาด * การสั่นแบบสุ่ม
* การกระแทกแบบคลาสสิก
แอปพลิเคชันระบบทั่วไป
* การทดสอบสภาพแวดล้อม
* การทดสอบการคัดกรองความเครียด
* การทดสอบการสั่น
ประโยชน์ของผู้ใช้
* ติดตั้งง่าย ผู้ใช้สามารถทำได้เอง
* อินเทอร์เฟซผู้ใช้: หน้าจอสัมผัส LCD สำหรับโหมดท้องถิ่น และ PC-Windows (ผ่าน Ethernet) สำหรับโหมดระยะไกล
* โหมดท้องถิ่น: เริ่มการทดสอบที่กำหนดไว้ล่วงหน้าอย่างรวดเร็ว สามารถจัดเก็บข้อกำหนดการทดสอบได้หลายสิบรายการ
* โหมดระยะไกล: การดำเนินการทั้งหมดของระบบ รวมถึงการกำหนดการทดสอบและการจัดเก็บข้อกำหนดการทดสอบบน Mostar, การควบคุมการทดสอบ, การตรวจสอบข้อมูลการทดสอบ และเอกสาร
ภาพรวมผลิตภัณฑ์
| :แรงสั่นสะเทือนแบบไซน์สูงสุด | ||||
| 5000 กก. แรงสูงสุด | แรงสั่นสะเทือนแบบสุ่มสูงสุด | |||
| 5000 กก. แรง r.ms | แรงสั่นสะเทือนจากการกระแทกสูงสุด | |||
| 10000 กก. แรงสูงสุด | ช่วงความถี่ | |||
| DC~4000 Hz | การกระจัดสูงสุด | |||
| 75 มม. p-p (ค่าสูงสุดถึงสูงสุด) | ความเร็วสูงสุด | |||
| 1.8 ม./วินาที | ความเร่งสูงสุด | |||
| 100G (980 ม./วินาที²) | ความถี่เรโซแนนซ์แรก | |||
| 3500Hz | โหลดสูงสุด | |||
| 750 กก. | เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางหน้าโต๊ะทำงาน) | |||
| เส้นผ่านศูนย์กลาง 450 มม. | คุณภาพของขดลวดเคลื่อนที่ | |||
| 50 กก. | โหลดสูงสุด | |||
| 750 กก. | สกรูบนโต๊ะ | |||
| 13 x M8 | การรั่วไหลของฟลักซ์แม่เหล็ก | |||
| <10 gauss | ขนาด | |||
| 800 มม. x 800 มม. x 800 มม. (เครื่องแนวตั้ง) | น้ำหนัก | |||
| ประมาณ 1500 กก. | ระบบเซอร์โว | |||
| ฟังก์ชัน | ||||
| อุณหภูมิ, ความกดอากาศ, การกระจัด, แรงดันเกิน, กระแสเกิน, แรงดันไฟฟ้าขาเข้าต่ำ, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ลอจิก, การขาดอินพุตที่เท่าเทียมกัน | ตัวควบคุมการสั่นแบบดิจิทัล | |||
| การกำหนดค่าฮาร์ดแวร์ | ||||
| อินพุต 2 ช่อง, อินพุต 1 ช่อง | คอมพิวเตอร์ควบคุม | |||
| คอมพิวเตอร์ต้นฉบับ, จอแสดงผลคริสตัลเหลว (พร้อมแป้นพิมพ์/เมาส์ออปติคัล) | ซอฟต์แวร์ | |||
| การทำงานภาษาจีน/อังกฤษ, การวิเคราะห์โดเมนเวลาและโดเมนความถี่, แหล่งสัญญาณ, การวิเคราะห์ความถี่สั่นแบบไซน์, ฯลฯ WORD สามารถสร้างรายงานการทดสอบ, การแสดงสัญญาณและข้อมูล, การจัดเก็บ, การตั้งค่าพารามิเตอร์การทดสอบ และการวิเคราะห์ฟังก์ชันได้โดยอัตโนมัติ | ระบบปฏิบัติการ | |||
| Windows 2000/ XP | เซ็นเซอร์วัดความเร่ง B&W | |||
| โดเมนความถี่: 1-2000Hz |
ความไว: 50mv/g ช่วงอุณหภูมิ: -24 - 250°C ข้อกำหนดทางไฟฟ้า |
|||
| แหล่งไฟฟ้า | ||||
| 3 เฟส, 380V/50Hz | ||||
