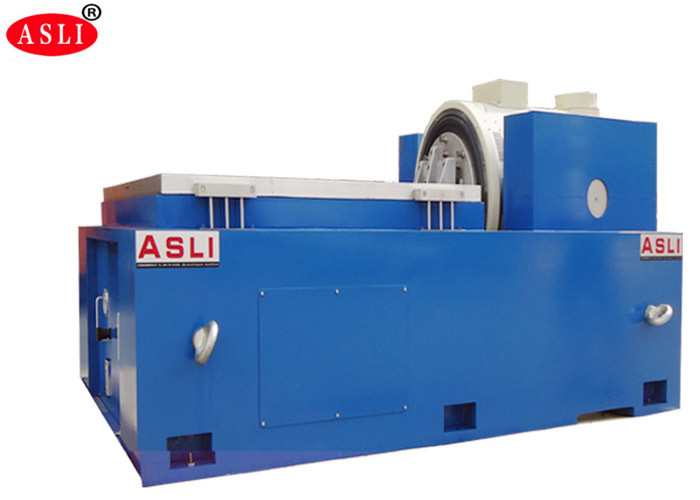

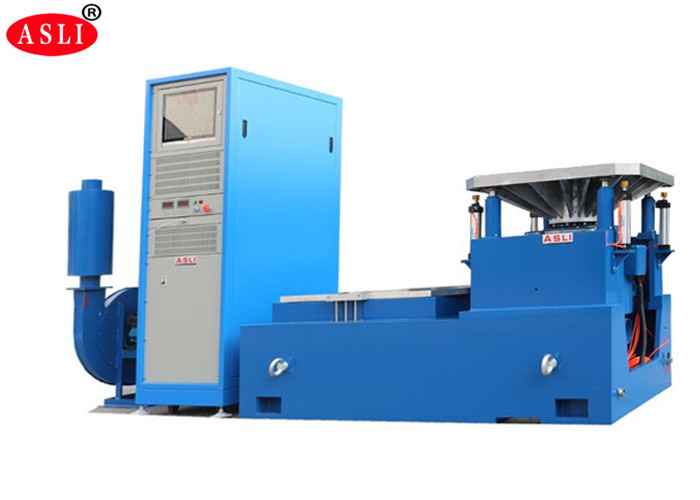

ระบบทดสอบการสั่นสะเทือนส่วนใหญ่ใช้สำหรับการทดสอบการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การทดสอบความเครียดด้านสิ่งแวดล้อม การทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าเป็นไปตามมาตรฐานของการออกแบบการทดสอบที่เกี่ยวข้องกับแบตเตอรี่อย่างสมบูรณ์ การจำลองภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่ถูกยึดบนโต๊ะสั่นสะเทือน ตามความถี่ การเร่งความเร็ว และโหมดการกระจัดที่กำหนดไว้ตามการสั่นสะเทือนของตัวอย่างแบตเตอรี่ในสามทิศทางที่ตั้งฉากซึ่งกันและกัน แบตเตอรี่ที่วัดได้ไม่ควรมีการรั่วไหล ไม่เสียใจ ไม่แตก ไม่เกิดไฟไหม้และการระเบิด การทดสอบการสั่นสะเทือนของขอบเขตการใช้งานนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ และเครื่องใช้ในบ้านและผลิตภัณฑ์อุตสาหกรรมอื่นๆ
มาตรฐานการทดสอบ
GB/T 31241-2014 ผลิตภัณฑ์อิเล็กทรอนิกส์แบบพกพาที่มีแบตเตอรี่ลิเธียมไอออนและข้อกำหนดด้านความปลอดภัยของแบตเตอรี่
GB/T 18287-2013 ข้อมูลจำเพาะของโทรศัพท์มือถือใช้แบตเตอรี่ลิเธียมไอออน ข้อกำหนดของไฟฟ้าลัดวงจรภายนอก
GB/T 8897.4-2008 เซลล์กัลวานิกส่วนที่ 4 ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมไอออน
YD/T 2344.1-2011 ชุดแบตเตอรี่ลิเธียมไอออนฟอสเฟตเหล็กกล้าสื่อสารส่วนที่ 1: แบตเตอรี่แบบบูรณาการ
GB/T 21966-2008 ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมและแบตเตอรี่ในการขนส่ง
MT/T 1051-2007 แบตเตอรี่ลิเธียมไอออนที่ใช้กับโคมไฟของคนงานเหมือง
YD 1268-2003 ข้อกำหนดด้านความปลอดภัยและวิธีการทดสอบแบตเตอรี่ลิเธียมและเครื่องชาร์จที่ใช้ในโทรศัพท์มือถือ
GB/T 19521.11-2005 ชุดแบตเตอรี่ลิเธียมไอออนของสินค้าอันตรายมาตรฐานความปลอดภัยคุณสมบัติอันตรายการตรวจสอบ
YDB 032-2009 ชุดแบตเตอรี่ลิเธียมไอออนชนิดสำรองการสื่อสาร
UL 1642:2012 มาตรฐานสำหรับแบตเตอรี่ลิเธียม
UL 2054: 2012 แบตเตอรี่สำหรับใช้ในครัวเรือนและเชิงพาณิชย์
UN38.3 (2012) ส่วนที่ 3: ข้อเสนอสำหรับการขนส่งสินค้าอันตราย - คู่มือการทดสอบและมาตรฐาน
IEC62133-2012 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่และชุดแบตเตอรี่ที่มีอิเล็กโทรไลต์ที่เป็นด่างหรือกรด
IEC 62281: 2004 ข้อกำหนดด้านความปลอดภัยในการขนส่งแบตเตอรี่ลิเธียมและแบตเตอรี่
IEC 60086: 2007เซลล์กัลวานิกส่วนที่ 4 ข้อกำหนดด้านความปลอดภัยของแบตเตอรี่ลิเธียมไอออน
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E เป็นต้น
| พารามิเตอร์เครื่องกำเนิดการสั่นสะเทือนด้วยแม่เหล็กไฟฟ้า: | ||||
| แรงกระตุ้นไซน์สูงสุด | 5000Kg.f สูงสุด | |||
| แรงสั่นสะเทือนแบบสุ่มที่ใหญ่ที่สุด | 5000Kg.f r.ms | |||
| แรงสั่นสะเทือนกระแทกที่ใหญ่ที่สุด | 10000Kg.f สูงสุด | |||
| ช่วงความถี่ | DC~4000 Hz | |||
| การกระจัดสูงสุด | 75mm p-p (ค่าสูงสุดถึงสูงสุด) | |||
| ความเร็วสูงสุด | 1.8m/s | |||
| การเร่งความเร็วสูงสุด | 100G(980 m/s2) | |||
| ความถี่เรโซแนนซ์แรก | 3500Hz | |||
| โหลดสูงสุด | 750kg | |||
| เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางของโต๊ะทำงาน) | เส้นผ่านศูนย์กลาง 450 มม. | |||
| คุณภาพของขดลวดเคลื่อนที่ | 50kg | |||
| โหลดสูงสุด | 750Kg | |||
| โต๊ะสกรู | 13 x M8 | |||
| การรั่วไหลของฟลักซ์แม่เหล็ก | <10gauss | |||
| ขนาด | 800mm x 800mm x 800mm (เครื่องแนวตั้ง) | |||
| น้ำหนัก | ประมาณ 1500Kg | |||
| ระบบเซอร์โว | ||||
| ฟังก์ชัน | อุณหภูมิ, ความดันอากาศ, การกระจัด, แรงดันไฟฟ้าเกิน, กระแสเกิน, แรงดันไฟฟ้าต่ำเข้า, ความผิดพลาดภายนอก, แหล่งจ่ายไฟควบคุม, ตรรกะ, ขาดอินพุตเท่ากัน | |||
| ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล | ||||
| การกำหนดค่าฮาร์ดแวร์ | 2 ช่องสัญญาณเข้า, 1 ช่องสัญญาณเข้า | |||
| คอมพิวเตอร์ควบคุม | จอแสดงผลคริสตัลเหลว (พร้อมคีย์บอร์ด/เมาส์แบบออปติคัล) | |||

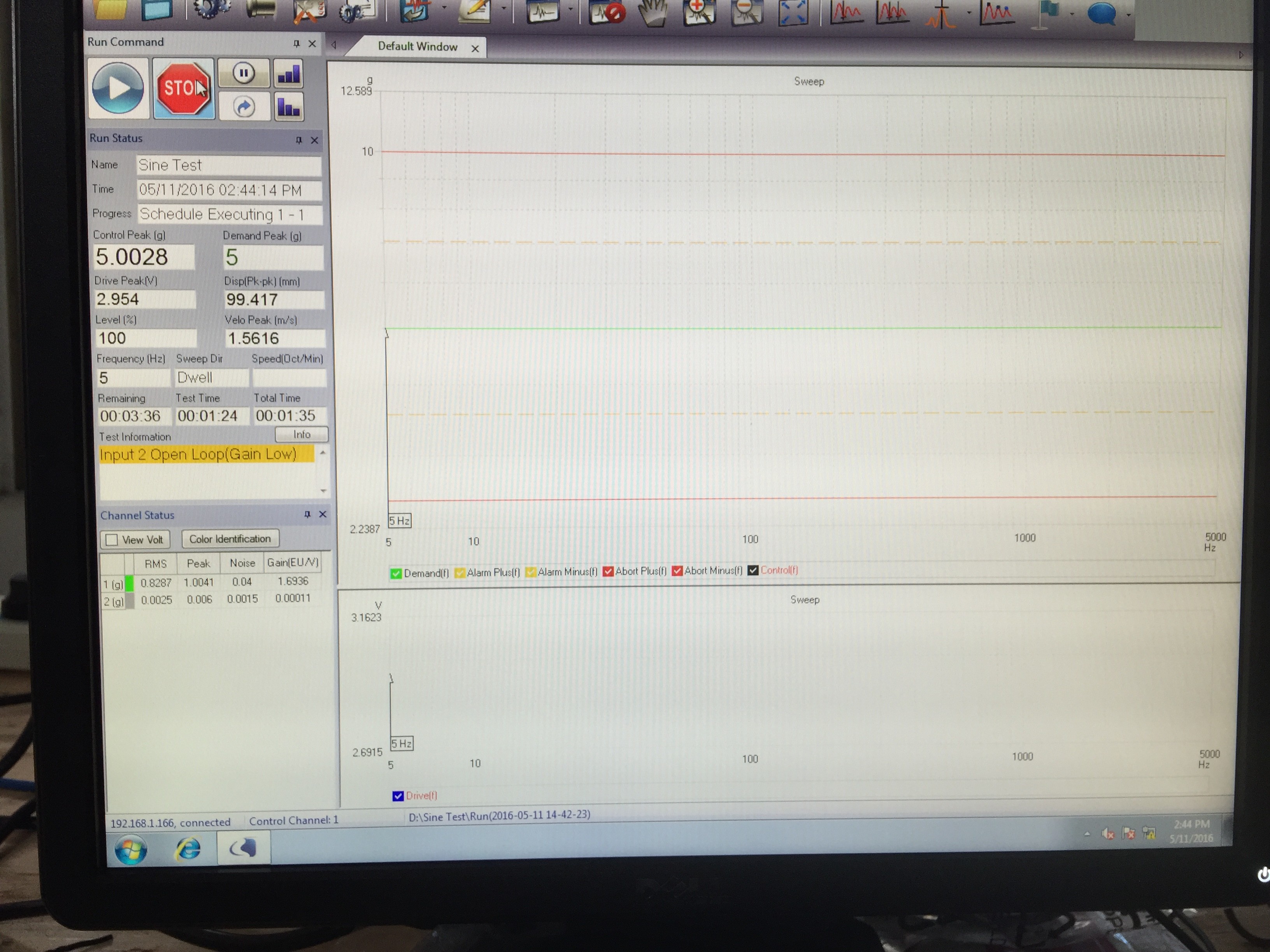

| ซอฟต์แวร์ | การทำงานภาษาจีน/อังกฤษ การวิเคราะห์โดเมนเวลาและโดเมนความถี่ แหล่งสัญญาณ การวิเคราะห์ความถี่กวาดไซน์ ฯลฯ WORD สามารถสร้างรายงานการทดสอบโดยอัตโนมัติ สัญญาณและการแสดงข้อมูล การจัดเก็บ การตั้งค่าพารามิเตอร์การทดสอบและการวิเคราะห์ฟังก์ชัน | |||
| ระบบปฏิบัติการ | Windows 2000/ XP | |||
| เซ็นเซอร์เร่งความเร็ว B&W |
โดเมนความถี่:1—2000Hz ความไว:50mv/g ช่วงอุณหภูมิ:-24 - 250℃ |
|||
| ข้อกำหนดทางไฟฟ้า | ||||
| แหล่งไฟฟ้า | 3 เฟส, 380V/50Hz | |||
