เครื่องทดสอบการสั่นสะเทือน 1.8m / S, 1000kg.F Mechanical Shaker For Lab
Product Details
| แรงไซน์: | 10,000N | ความเร็ว: | 1.8 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 51มม | ความถี่: | 3~3000เฮิร์ต |
| กำลังโหลด: | 270 กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 240มม | ||
| เน้น |
เครื่องทดสอบแรงสั่นสะเทือน 1.8 เมตร/วินาที,เครื่องสั่นกล 1000kg.F,เครื่องทดสอบสั่นสะเทือนห้องปฏิบัติการ |
||
Product Description

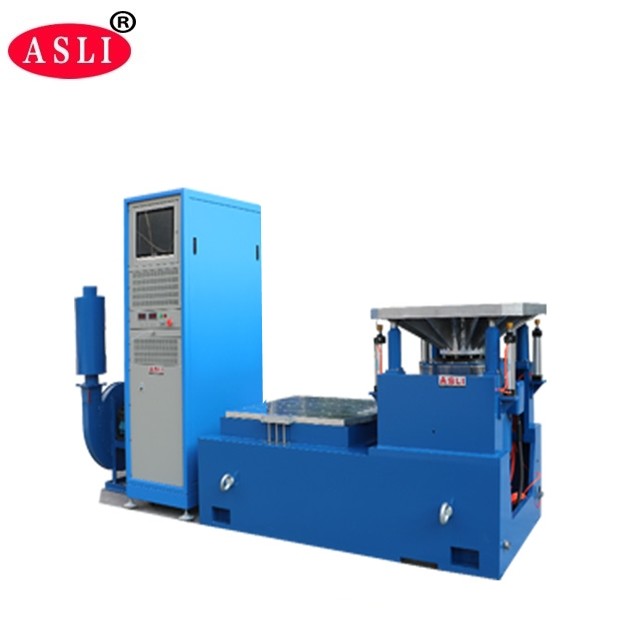

เครื่องทดสอบการสั่นสะเทือนความถี่สูงแบบ Mechanical Shaker เป็นเครื่องทดสอบการสั่นสะเทือนแบบสามแกน (XYZ) ที่ออกแบบมาสำหรับการทดสอบแบบไซน์, แบบสุ่มบรอดแบนด์ และแบบช็อกอย่างแม่นยำ สร้างขึ้นด้วยโครงสร้างวงจรแม่เหล็กคู่พร้อมวงแหวนการทำงานโครงกระดูกที่สร้างขึ้นเอง, การรองรับอากาศ, ตลับลูกปืนลูกกลิ้งและการนำแนวเส้นตรง, และการแยกแกนหมุน ให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมห้องปฏิบัติการและอุตสาหกรรมที่ต้องการ
เครื่องสั่นสะเทือนความถี่สูงนี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน รองรับการทดสอบการสั่นสะเทือนแบบไซน์สามแกน X, Y และ Z, การทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์, การทดสอบพัลส์ครึ่งไซน์แบบคลาสสิก และการทดสอบสเปกตรัมการตอบสนองต่อการกระแทก
- แรงพิกัด: แรงไซน์ 10000N; แรงสุ่ม 10000N; แรงกระแทก 20000N
- ช่วงความถี่: 3Hz ถึง 3000Hz — ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม และโหมดกระแทก
- โหมดกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งที่กวาดความถี่: 1 ถึง 32767
- เวลาที่กวาดความถี่: ความถี่คงที่ / ครั้งเดียว 1–3600 นาที; สามารถแสดงกราฟการกวาดความถี่ได้
- อัตราเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- ความเร็วสูงสุด: 1.8 m/s
- ระยะกระจัดสูงสุด: 51 มม. p-p (ไม่มีโหลด), ดับเบิลพีค
- ระยะกระจัดกระแทก: 51 มม.
- น้ำหนักขดลวดเคลื่อนที่: 14 กก.
- คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, กระแทก
- เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่: φ240 มม.
- ขนาดระบบการสั่นสะเทือน: ก1060 × ส750 × ล845 มม.
- น้ำหนักระบบการสั่นสะเทือน: 960 กก.

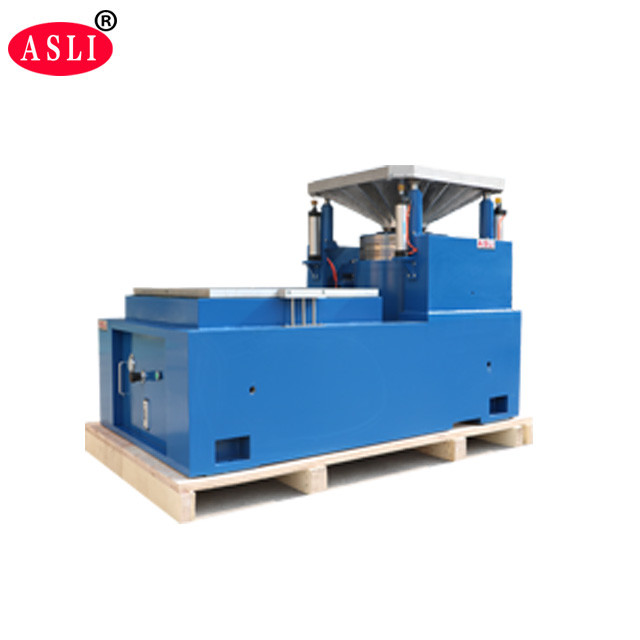

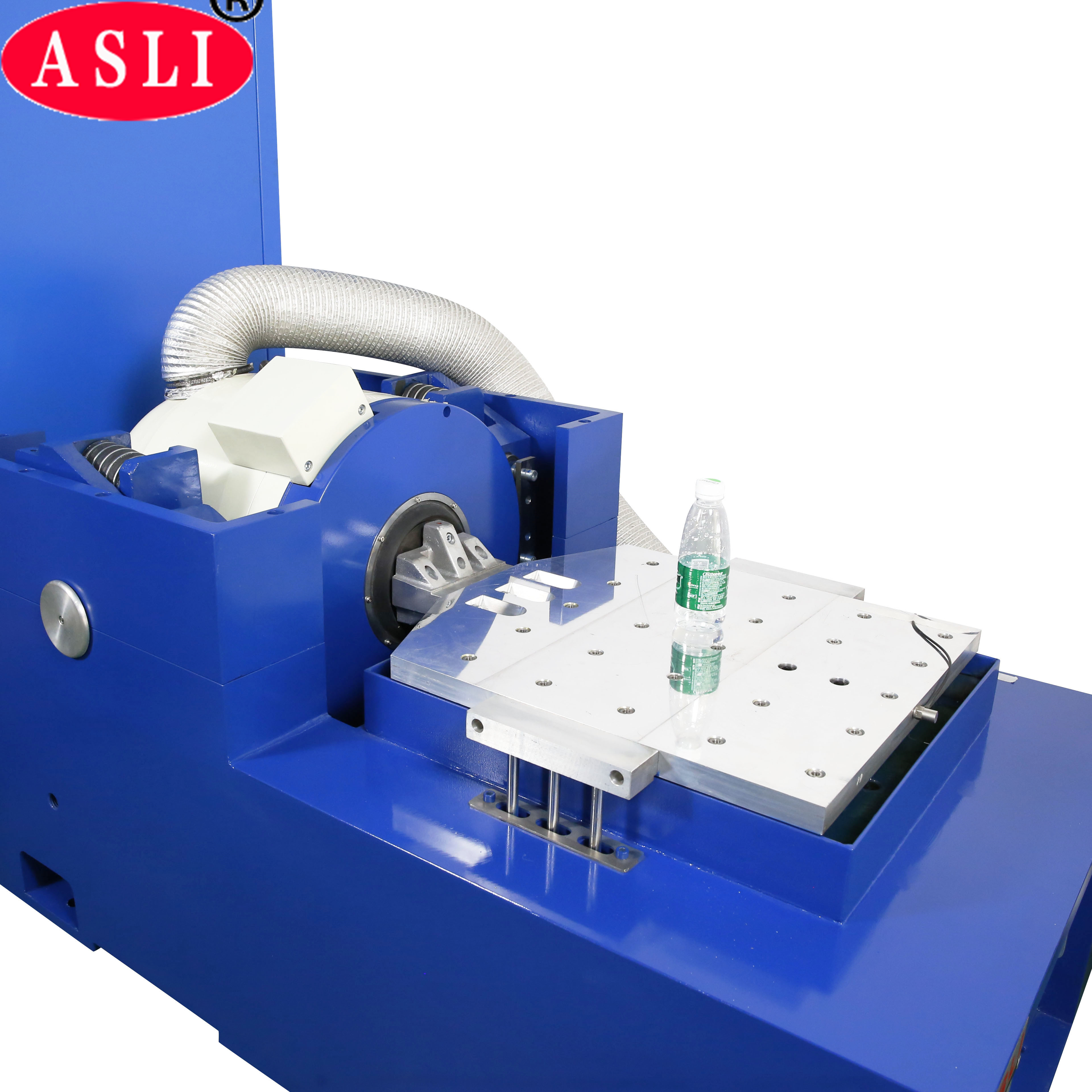

- รวมแผ่นขยายแนวตั้งขนาด 600 มม. × 600 มม. และสลิปเทเบิลแนวตั้งขนาด 600 มม. × 600 มม.
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | อัตราเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | ระยะกระจัดพิกัด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
รุ่น ES-10 (เน้น) สอดคล้องกับการกำหนดค่าที่อธิบายไว้ในรายการผลิตภัณฑ์นี้

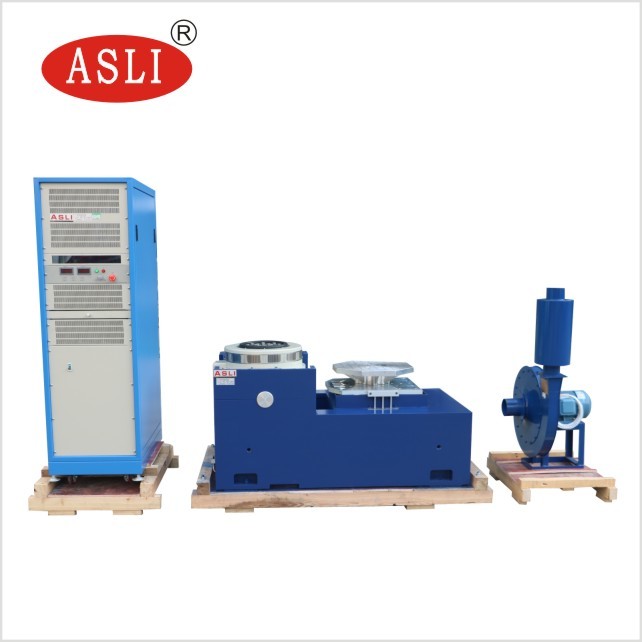

- เครื่องกำเนิดการสั่นสะเทือน — 1 ชุด
- ตัวควบคุมการสั่นสะเทือน — 1 ชุด
- ห้องเชื่อมต่อการสื่อสาร — 1 ชุด
- DA-10 Power Amplifier — 1 ชุด
- แหล่งจ่ายไฟกระตุ้น — 1 ชิ้น
- ซอฟต์แวร์ไดรเวอร์ — 1 ชุด
- ระบบระบายความร้อน — 1 ชุด
- คอมพิวเตอร์อุตสาหกรรม — 1 ชุด
- เครื่องพิมพ์สี — 1 ชุด (อุปกรณ์เสริม)
- เซ็นเซอร์วัดอัตราเร่ง (รวมสายเอาต์พุต) — 1 ชิ้น
- อุปกรณ์จับยึดการสั่นสะเทือน — 1 ชุด (อุปกรณ์เสริม, ตามตัวอย่างทดสอบ)
ตัวควบคุมการสั่นสะเทือนเป็นการออกแบบล่าสุดจากบริษัทของเรา โดยใช้สถาปัตยกรรมระบบแบบกระจายขั้นสูงระดับสากล แกนหลักคือโปรเซสเซอร์ความเร็วสูงแบบจุดลอยตัว 32 บิต ซีรีส์ TMS320 ล่าสุดจาก TI รายงานการทดสอบจะถูกสร้างขึ้นโดยอัตโนมัติในรูปแบบ Word ระหว่างหรือหลังการทดสอบ รายงานสามารถแก้ไขได้ จากนั้นจึงสร้างขึ้นโดยอัตโนมัติหรือด้วยตนเอง

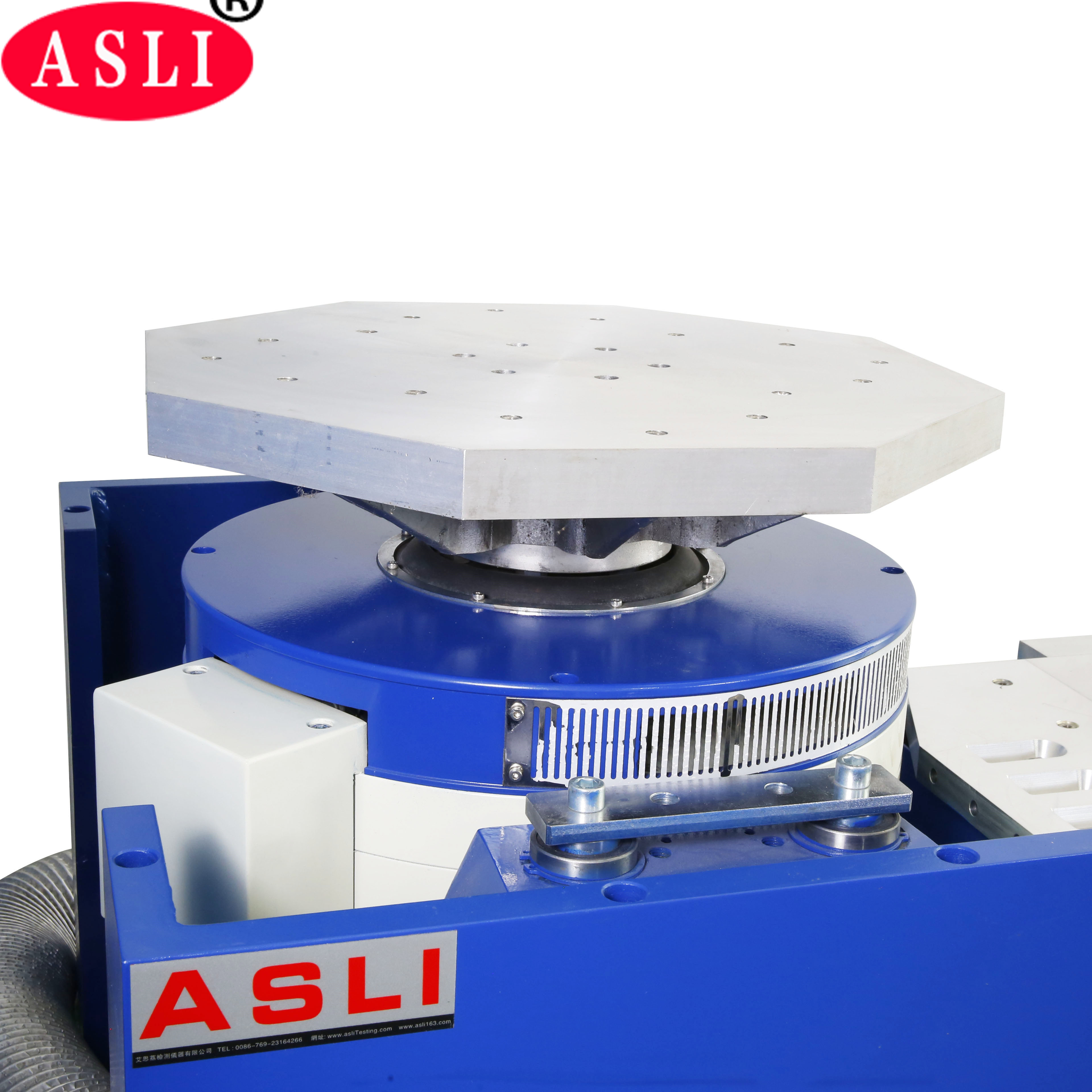

- โครงสร้างวงแหวนไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์แกนสูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่พร้อมการรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวคอมโพสิตแบบตรงและนำเข้า ให้ความสามารถในการรับแรงเหวี่ยงที่แข็งแกร่ง
- ฐานแยกแกนหมุนสำหรับการใช้งานเฉพาะ ให้การติดตั้งที่เคลื่อนย้ายได้สะดวก
- ระบบการเคลื่อนที่ขั้นสูงรับประกันความน่าเชื่อถือสูงของวงแหวนไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งแบบสถิตและความแข็งแบบไดนามิกของบอลลูนขนาดเล็กที่รองรับ ช่วยเพิ่มความสามารถในการรับน้ำหนักของแท่นสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
