ISTA 6000N Electrodynamic 3 Axis Vibration Table สำหรับโทรศัพท์มือถือ
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.6 ม./วินาที |
|---|---|---|---|
| การกระจัด: | 25มม | ความถี่: | 3~3500เฮิร์ต |
| กำลังโหลด: | 180กก | การเร่งความเร็ว: | 100ก |
| กระดอง: | 230มม | ||
| เน้น |
โต๊ะสั่นสะเทือนไฟฟ้า 6000N,โต๊ะสั่นสะเทือน 3 แกน สําหรับโทรศัพท์มือถือ,โต๊ะสั่นสะเทือน ISTA พร้อมรับประกัน |
||
Product Description
เครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิก 3 แกน ISTA 6000N ถูกออกแบบมาสำหรับการทดสอบการสั่นสะเทือนความถี่สูงของโทรศัพท์มือถือและอุปกรณ์อิเล็กทรอนิกส์อื่นๆ โดยใช้เทคโนโลยีขั้นสูง เช่น โครงสร้างวงจรแม่เหล็กคู่ วงแหวนการทำงานของโครงกระดูกที่สร้างขึ้นเอง การรองรับอากาศ ตลับลูกปืนลูกกลิ้งพร้อมการนำแนวตรง และการแยกแกนหมุน ระบบนี้ทำการทดสอบการสั่นสะเทือนแบบไซน์ 3 แกน X, Y และ Z, การทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์, การทดสอบแบบพัลส์ฮาล์ฟไซน์แบบคลาสสิก และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมกลาโหม, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า และเครื่องใช้ในครัวเรือน
- แรงที่กำหนด: แรงไซน์ 6000N; แรงสุ่ม 6000N; แรงกระแทก 12000N
- ช่วงความถี่: 5Hz ถึง 3500Hz — ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, กระแทก
- โหมดการกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
- จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
- เวลาในการกวาดความถี่: ความถี่คงที่ / ครั้งเดียว 1–3600 นาที; สามารถแสดงกราฟการกวาดความถี่ได้
- ความเร่งสูงสุด: 1000 m/s² (ไม่มีโหลด)
- โหลดสูงสุด: 180 กก.
- ระยะการเคลื่อนที่สูงสุด: 25 มม. p-p (ไม่มีโหลด), ดับเบิ้ลพีค
- ระยะการกระแทก: 25 มม.
- น้ำหนักขดลวดเคลื่อนที่: 6.5 กก.
- ทิศทางการสั่นสะเทือน: แนวตั้ง
- คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, กระแทก

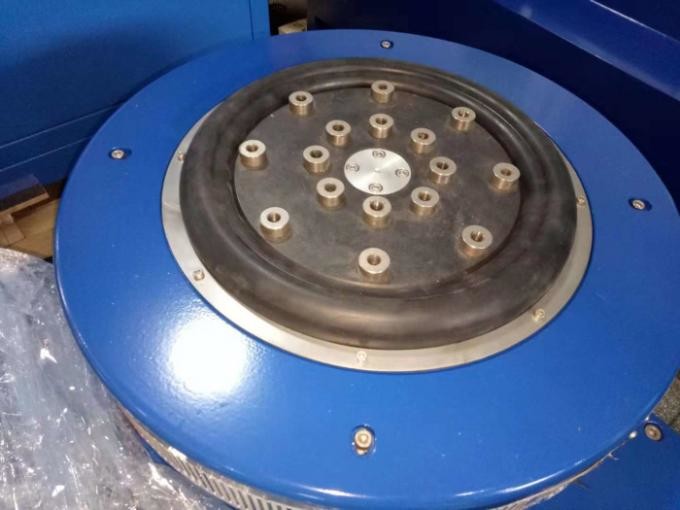

- เส้นผ่านศูนย์กลางขดลวดเคลื่อนที่: φ230 มม.
- ขนาดระบบสั่นสะเทือน (มม.): ก850 × ส750 × ล550 มม.
- น้ำหนักระบบสั่นสะเทือน: 590 กก.

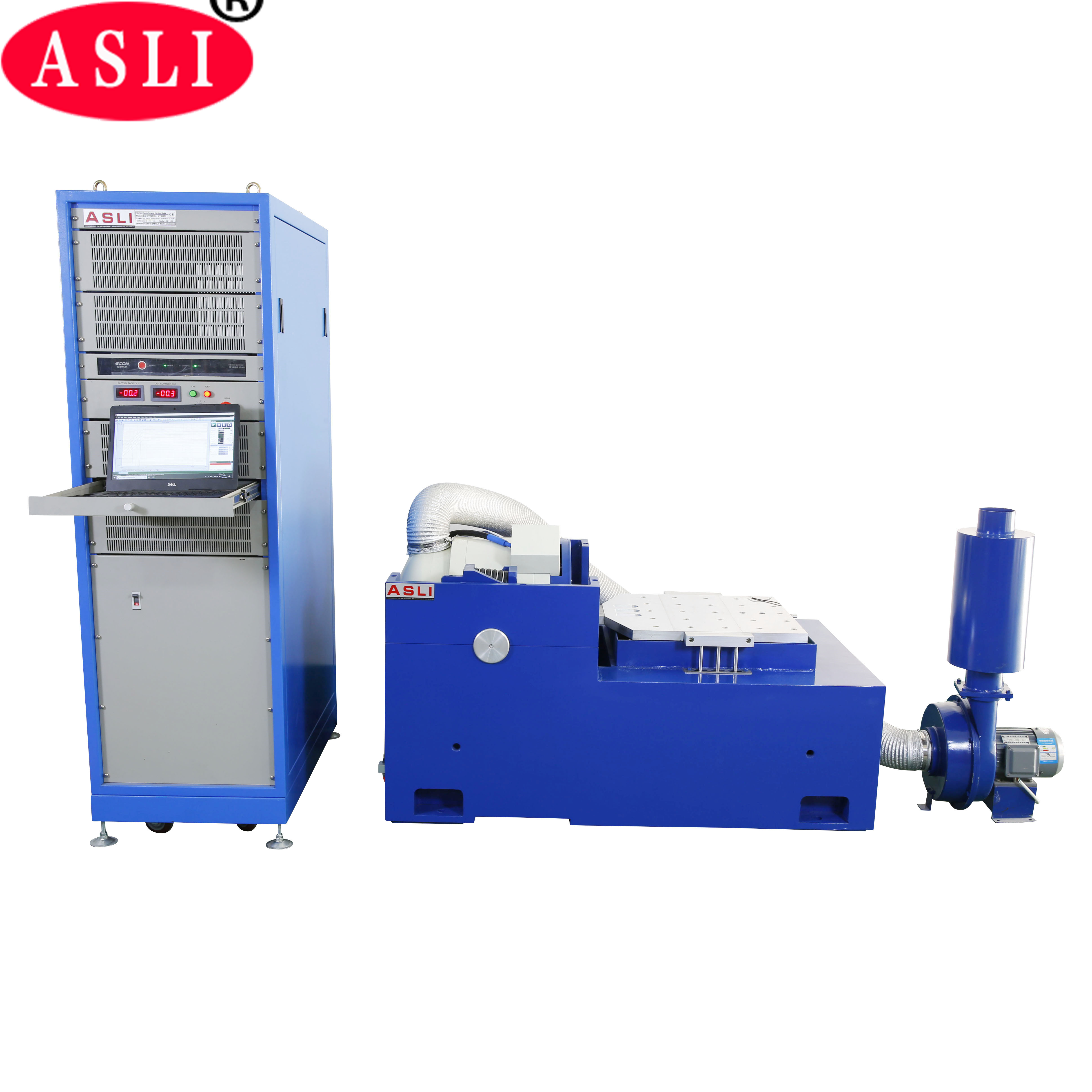

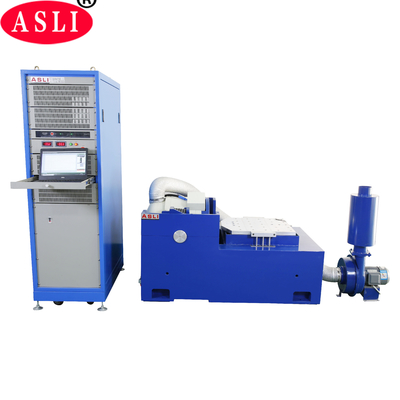

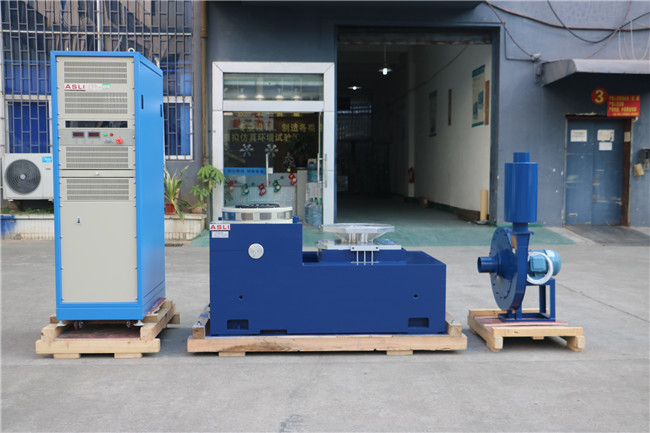

- เครื่องกำเนิดการสั่นสะเทือน — 1 ชุด
- ตัวควบคุมการสั่นสะเทือน — 1 ชุด
- ห้องเชื่อมต่อการสื่อสาร — 1 ชุด
- เครื่องขยายเสียง DA-6 — 1 ชุด
- แหล่งจ่ายไฟกระตุ้น — 1 ชิ้น
- ซอฟต์แวร์ไดรเวอร์ — 1 ชุด
- ระบบระบายความร้อน — 1 ชุด
- คอมพิวเตอร์อุตสาหกรรม — 1 ชุด
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | ระยะการเคลื่อนที่ที่กำหนด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
หมายเหตุ: แถวที่ไฮไลท์ (ES-6) สอดคล้องกับรุ่น ISTA 6000N ที่อธิบายไว้ข้างต้น
- โครงสร้างโครงกระดูกวงแหวนไดนามิกที่ออกแบบมาอย่างดี พร้อมความถี่เรโซแนนซ์แกนที่สูงขึ้น
- วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยก ความแข็งของโครงสร้างแบบตรงและนำเข้า พร้อมความสามารถในการรับน้ำหนักแบบเยื้องศูนย์
- ฐานรองรับการแยกแกนหมุนสำหรับการแยกการสั่นสะเทือน พร้อมการติดตั้งที่เคลื่อนย้ายได้สะดวก
- เทคโนโลยีขั้นสูงในระบบเคลื่อนที่ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงของวงแหวนไดนามิก
- การออกแบบท่อลมใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งสถิตและความแข็งไดนามิกของตลับลูกปืนช่วยลดการบวม เพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นสะเทือน และปรับปรุงประสิทธิภาพความถี่ต่ำ
