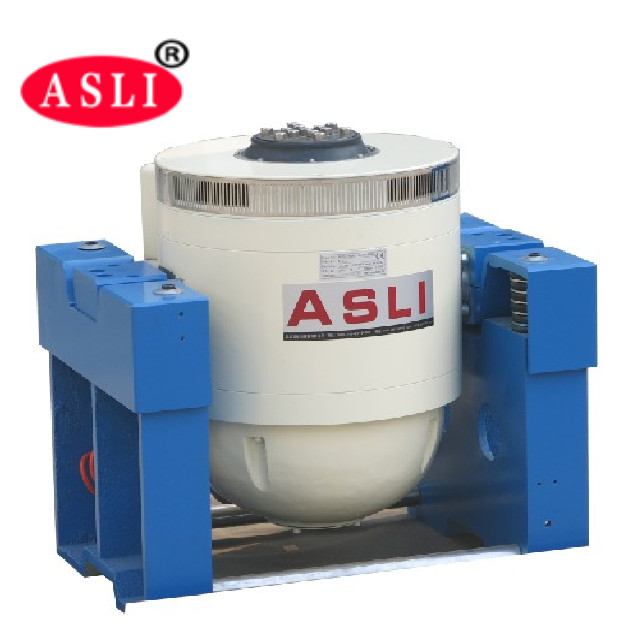

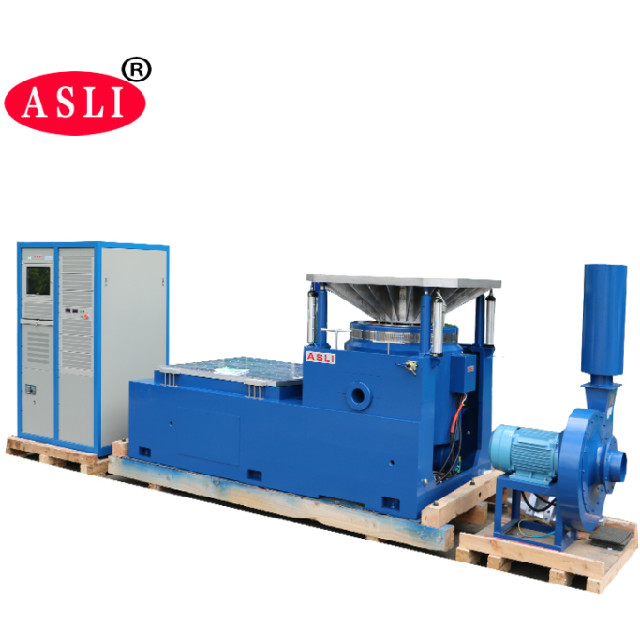

อุปกรณ์ทดสอบตารางการสั่นสะเทือนแนวตั้งและแนวนอนสำหรับการทดสอบชิ้นส่วนรถยนต์
แอปพลิเคชัน:
เราเป็นผู้ผลิตเครื่องทดสอบการสั่นสะเทือนความถี่สูงแบบไฟฟ้าพลศาสตร์ / ผลิตภัณฑ์ซีรีส์เครื่องทดสอบความล้าแบบสั่นสะเทือนความถี่สูง นำ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงกลมการกระทำโครงกระดูกที่สร้างขึ้นเอง', 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและคำแนะนำเชิงเส้น', 'การแยกแหนบ' เทคโนโลยีสมัยใหม่ขั้นสูงและเทคโนโลยีพิเศษ สามารถทำได้ในการทดสอบการสั่นสะเทือนไซน์ซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ที่จะเสร็จสมบูรณ์โดยคลาสสิก (ครึ่ง - การทดสอบคลื่นไซน์ สี่เหลี่ยมคางหมู คลื่นฟันเลื่อย) และสเปกตรัมการตอบสนองต่อการกระแทก ผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่น ๆ
คุณสมบัติเครื่องทดสอบความล้าแบบสั่นสะเทือนความถี่สูง:
1. โครงกระดูกวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร, ฟลักซ์แม่เหล็กรั่วไหลต่ำ, โครงสร้างที่กะทัดรัดและมีเหตุผล
3. แบริ่งลูกกลิ้ง Rocker Rod ตรงและมุ่งเน้นการนำเข้าความแข็งของร่างกายคอมโพสิต, ความสามารถในการรับน้ำหนักที่ผิดปกติ
4. มูลนิธิแยกแหนบเฉพาะสำหรับการใช้ฮอร์โมน การติดตั้งความสะดวกสบายมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงจรไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแบบคงที่ ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่ง เพิ่มความจุตารางการสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ทางเทคนิคของเครื่องทดสอบการสั่นสะเทือนความถี่สูงด้วยไฟฟ้า:
| แบบอย่าง |
จัดอันดับไซน์ แรง (N) |
จัดอันดับแบบสุ่ม แรง (N) |
ความถี่ ช่วง (เฮิร์ตซ์) |
อัตราเร่งสูงสุด (m/s2) | ความเร็วสูงสุด(m/s) |
จัดอันดับการกำจัด (pp)มม |
สูงสุด กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
| อีเอส-1 | 1,000 | 1,000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| อีเอส-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| อีเอส-2เอ | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| อีเอส-3 | 3000 | 3000 | 3-3500 | 1,000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| อีเอส-3เอ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| อีเอส-6เอ | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5ล | 450 | 40 | Φ450 |
| อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| อีเอส-50 | 50,000 | 50,000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
| อีเอส-100 | 100000 | 100000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
| อีเอส-120 | 120000 | 120000 | 3-2200 | 1,000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| อีเอส-160 | 160000 | 160000 | 3-2100 | 1,000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| อีเอส-200 | 200000 | 200000 | 3-2000 | 1,000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| อีเอส-350 | 350000 | 350000 | 3-1700 | 1,000 | 1.8 | 51 | 4500 | 300 | Φ870 |

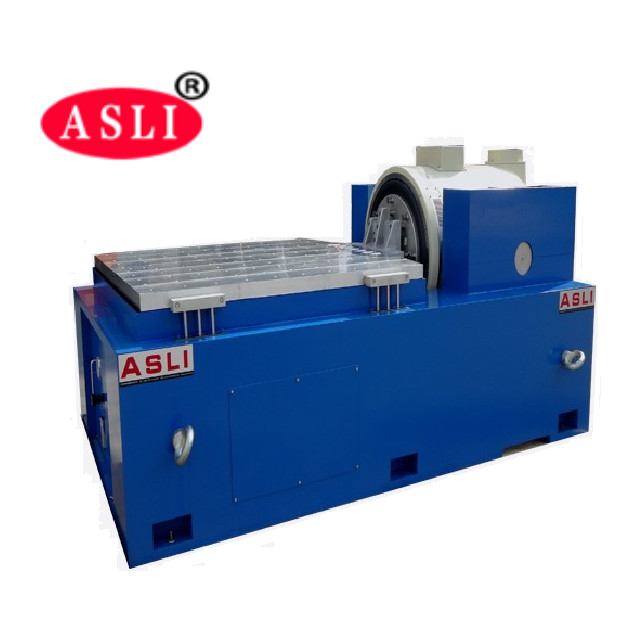

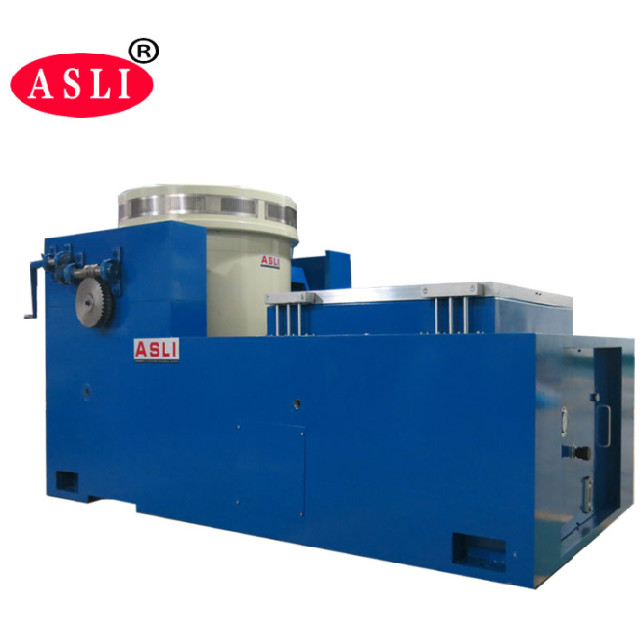

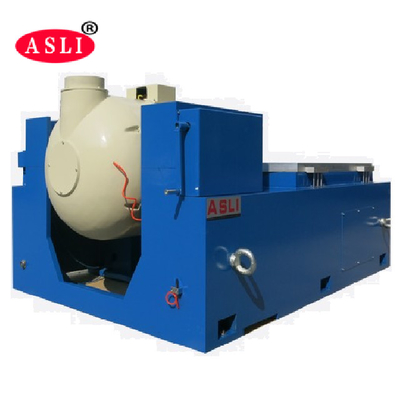

คุณสมบัติขาตั้งแนวนอน:
1. ภายในแท่นรับน้ำหนักขนาดเล็กเพื่อให้ทราบถึงความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องทั้งหมด
2. ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบรวมที่มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับเปลี่ยน
3. รางแรงดันคงที่ รูปตัว V มีความสามารถในการทนต่อความลาดชันและทนต่อการโหลดอคติ
ปั้มน้ำมันในตัว โครงสร้างดี และใช้งานง่าย
พารามิเตอร์ทางเทคนิคของตัวขยายแนวนอน:
| แบบอย่าง | ขนาดม้านั่ง (มม.) | ช่วงความถี่ (เฮิร์ตซ์) | น้ำหนักชิ้นส่วนที่เคลื่อนไหว (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1,000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-ล.000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1,000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1,000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1,000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1,000 5-1500 5-2000 |
57.7 76.9 86.5 |
| แอลที 1010 | 1,000× 1,000×30 1,000× 1,000×40 1,000× 1,000×50 |
5-1,000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
คุณสมบัติม้านั่งขยายแนวตั้ง:
VT ม้านั่งขยายแนวตั้งและแคลมป์ที่ระบุ คำนวณอย่างแม่นยำ ออกแบบอย่างประณีต เพื่อให้มั่นใจว่าลูกค้าได้รับประสิทธิภาพที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ วัสดุคุณภาพสูง
และผลงาน
พารามิเตอร์ทางเทคนิคของตัวขยายแนวตั้ง:
| แบบอย่าง | น้ำหนัก (กก.) | สูงสุด ความถี่ (เฮิร์ตซ์) | ขนาดม้านั่ง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| วีที500 | 25 | 1500 | Φ500 |
| วีที600 | 35 | 1,000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1,000×1,000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (ม้านั่งกลม) | 220 | 350 | Φ1200 |
หากคุณมีญาติสอบถามเกี่ยวกับเครื่องทดสอบแรงสั่นสะเทือนทางกลความถี่สูงแบบไฟฟ้าไดนามิก เครื่องทดสอบความล้าแบบสั่นสะเทือนโปรดติดต่อฉัน
