โต๊ะทดสอบการสั่นสะเทือนแบบ Moving Coil ขนาด 6.5 กก. สำหรับการทดสอบที่มีน้ำหนักบรรทุกสูงสุด 180 กก.
สำหรับระบบทดสอบการสั่นสะเทือน โปรดเตรียมข้อมูลด้านล่างและส่งคำถามของคุณ เราจะช่วยแนะนำรุ่นที่เหมาะสมให้กับคุณ
รายละเอียดชิ้นงานทดสอบ
มวลชิ้นงานทดสอบ
ขนาดชิ้นงานทดสอบ
โปรไฟล์การทดสอบ (หากมี)
ความเร่งสูงสุดของการทดสอบ
การทดสอบในทิศทาง X, Y, Z หรือเฉพาะทิศทาง Z เท่านั้น
ข้อมูลจำเพาะของรุ่นที่แสดง
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นของระบบ: | ES-6A | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงพิกัด | Sine N | 6000 | |
| Random N | 12000 | ||
| Shock N | 12000 | ||
| ความเร่งสูงสุด | sine (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| ความเร็วสูงสุด | sine (m/s2) | 1.6 | |
| Shock(m/s2) | 1.6 | ||
| ระยะขจัดสูงสุด | ระยะเคลื่อนที่สูงสุด มม. (p-p) |
51 | |
| Moving Coil | 6.5 กก. | ||
| ขนาดของ moving coil | Dia 230 มม. | ||
| น้ำหนักบรรทุกสูงสุด: | 180 กก. | ||
ตัวเลือกรุ่นเครื่องเขย่าทดสอบการสั่นสะเทือนอื่นๆ ที่มีจำหน่าย
| รุ่น |
Rated Sine แรง (N) |
Rated Random แรง (N) |
ความถี่ ช่วง (Hz) |
ความเร่งพิกัด (m/s2) | ความเร็วพิกัด (m/s) |
ระยะขจัดพิกัด (p-p) มม. |
น้ำหนักบรรทุกสูงสุด (กก.) | moving coil (กก.) |
ขนาดของ Moving coil (มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการสั่นสะเทือนสำหรับการทดสอบแบบสุ่ม (Random)
คุณสมบัติเด่น:
1. โครงสร้างวงแหวนไดนามิกที่ออกแบบมาเป็นอย่างดี พร้อมความถี่เรโซแนนซ์ในแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. แบริ่งลูกกลิ้ง Rocker Rod แนวตรงและโครงสร้างคอมโพสิตที่มีความแข็งแกร่ง รองรับการรับน้ำหนักแบบเยื้องศูนย์ได้เป็นอย่างดี
4. ฐานรองรับการแยกแรงสั่นสะเทือนแบบ Trunnion สะดวกต่อการติดตั้งและการเคลื่อนย้าย
5. เทคโนโลยีขั้นสูงของระบบการเคลื่อนที่เพื่อรับประกันความน่าเชื่อถือสูงของวงแหวนไดนามิก
6. การออกแบบท่อระบายลมแบบใหม่ ช่วยเพิ่มประสิทธิภาพในการระบายความร้อน
7. ความแข็งแกร่งทั้งแบบสถิตและไดนามิกของถุงลมขนาดเล็ก ช่วยเพิ่มขีดความสามารถของโต๊ะสั่นสะเทือน และปรับปรุงประสิทธิภาพที่ความถี่ต่ำ
พารามิเตอร์ทางเทคนิคของโต๊ะทดสอบการสั่นสะเทือนแนวนอน (การทดสอบแกน X, Y)

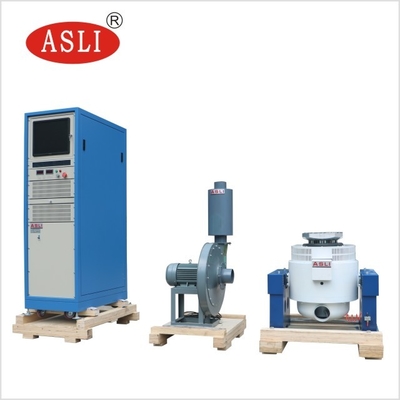

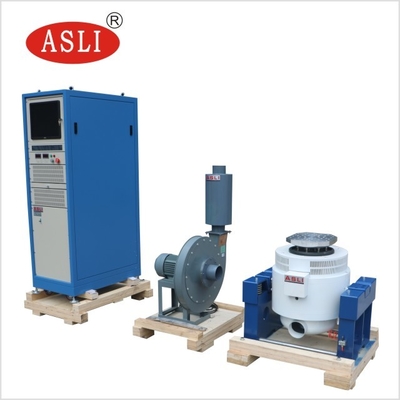

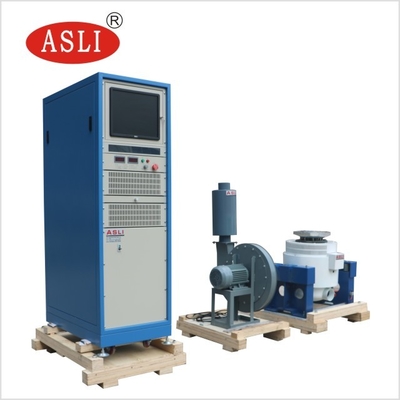

รูปภาพสำหรับอ้างอิง:
ข้อมูลอ้างอิงเพิ่มเติม:
สำหรับข้อมูลเพิ่มเติมของ โต๊ะทดสอบการสั่นสะเทือนแบบ Moving Coil ขนาด 6.5 กก. สำหรับการทดสอบที่มีน้ำหนักบรรทุกสูงสุด 180 กก. , ยินดีต้อนรับสู่การติดต่อเรา!
