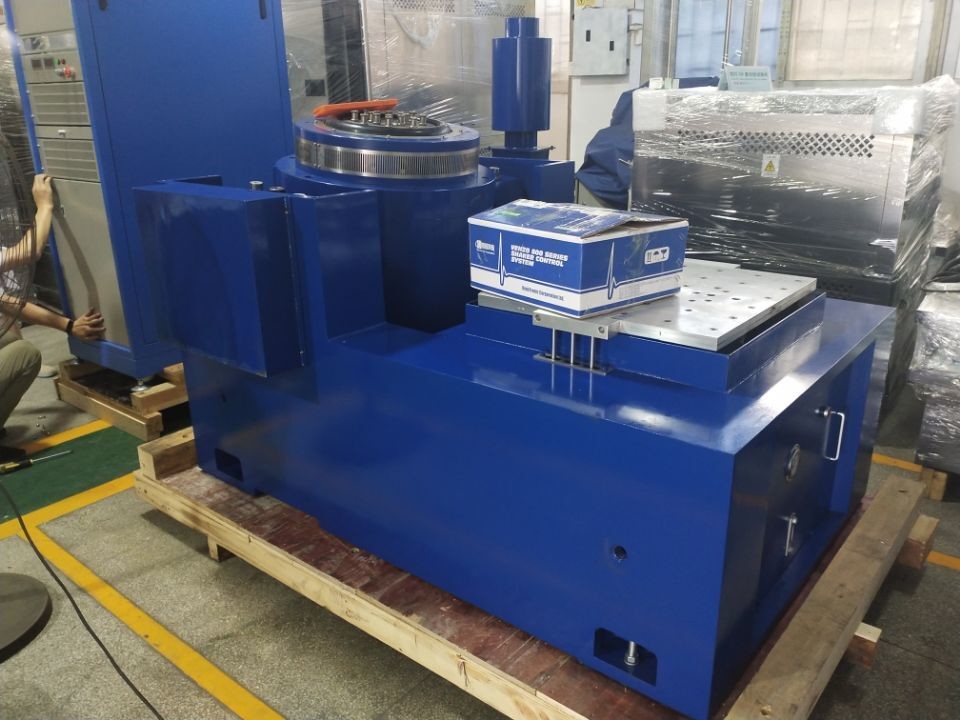

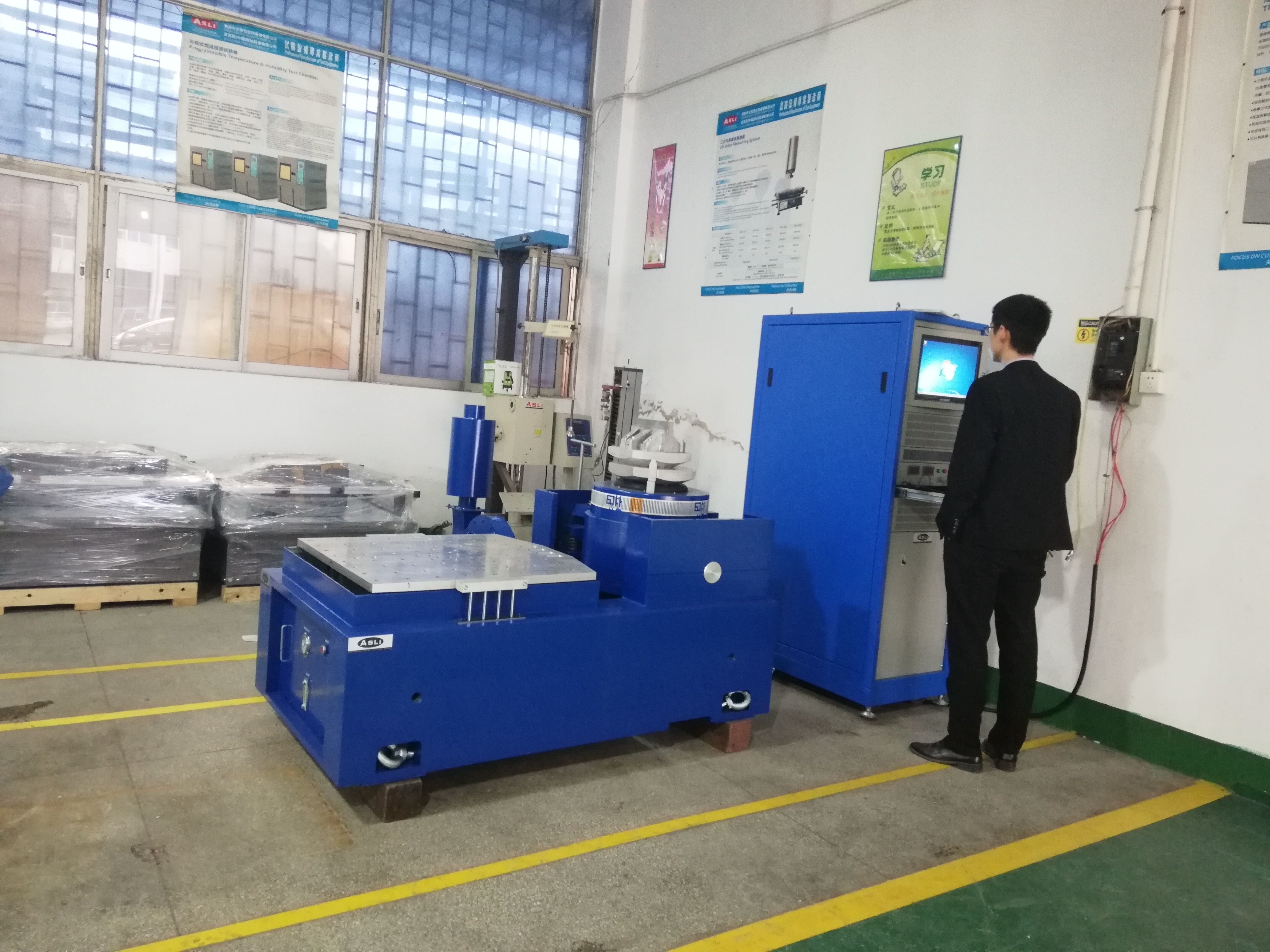

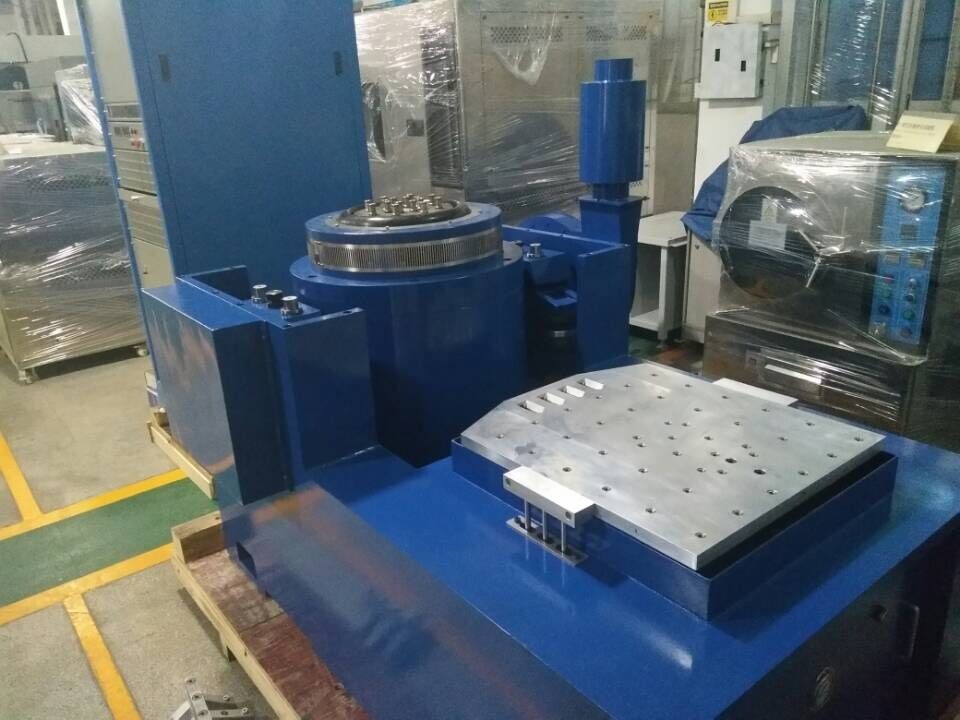

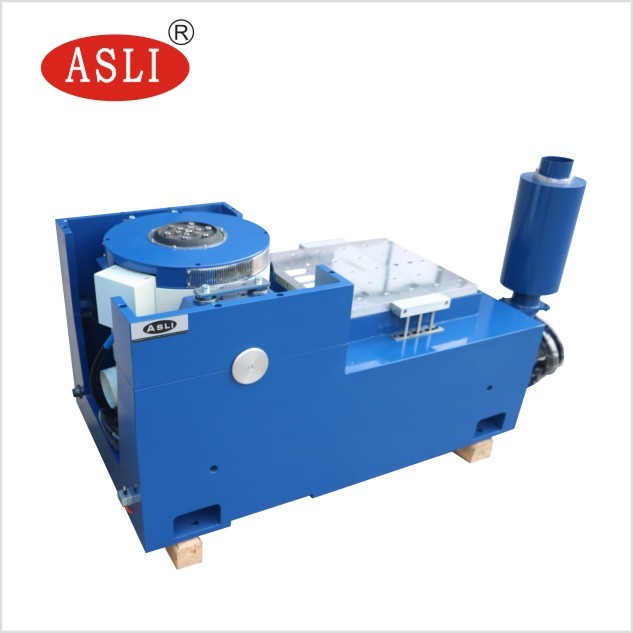

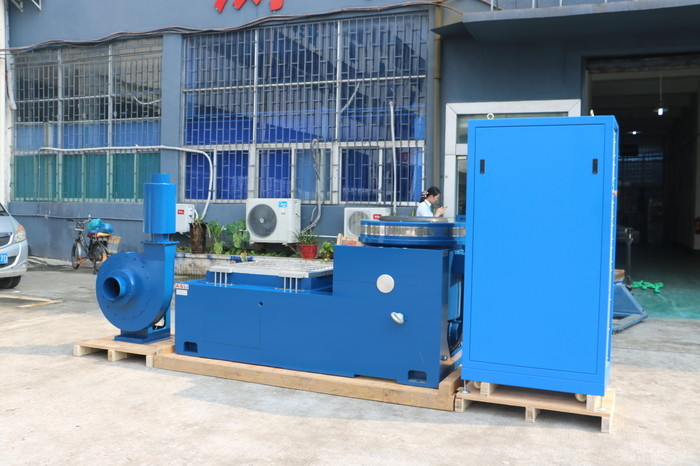

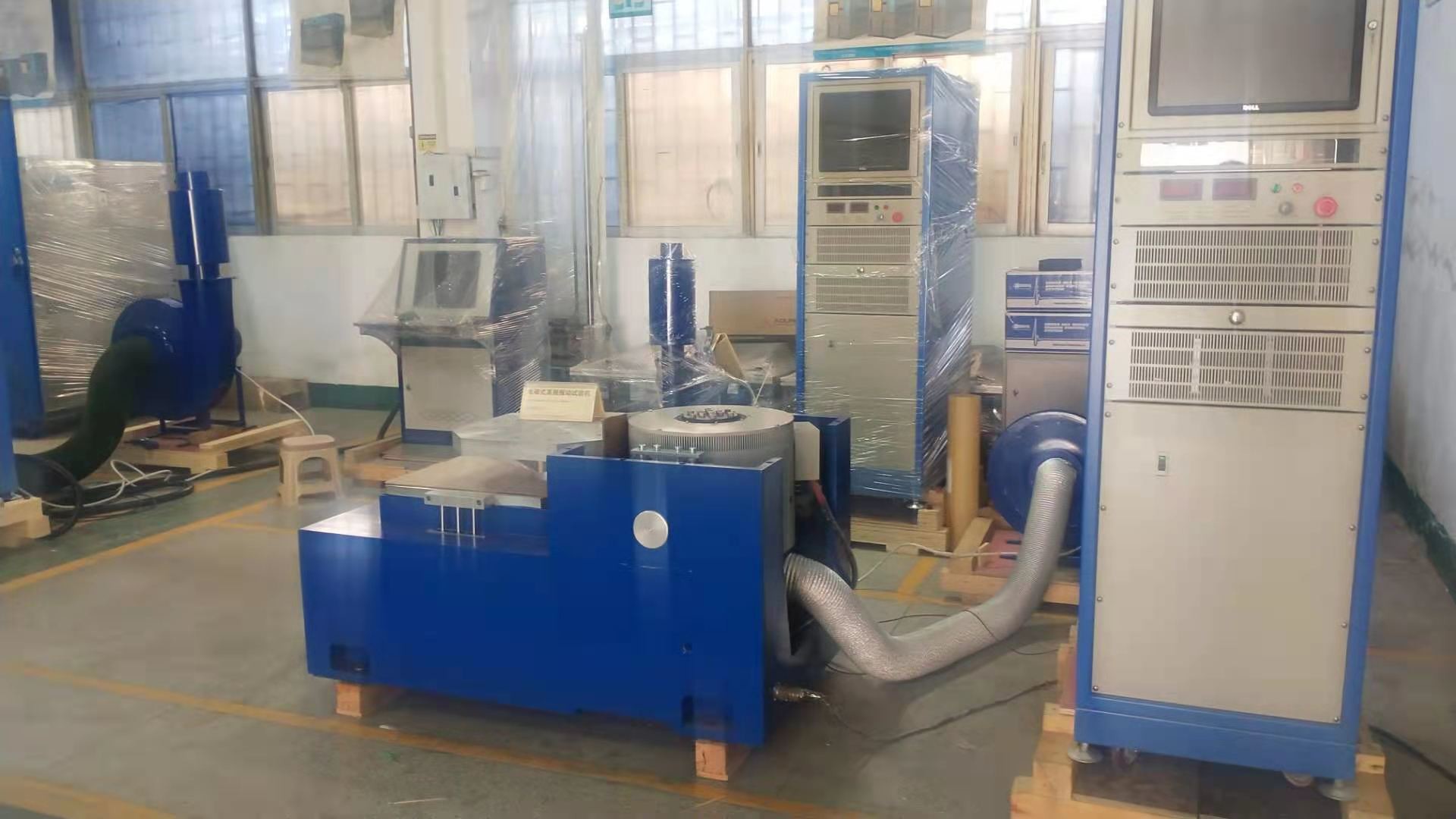

IEC 60335-2-24 เครื่องสั่นสะเทือนอิเล็กทรอนิกส์ตั้งและแนวราบความถี่สูง
เครื่องสั่นสะเทือนความถี่สูง คืออุปกรณ์กลไกที่ใช้ในการทดสอบและวิเคราะห์กลไกของวัสดุและองค์ประกอบต่างๆมันทํางานโดยการสร้างสั่นสะเทือนความถี่สูง ที่สามารถจําลองสภาพแวดล้อมในโลกจริง หรือเร่งการทดสอบความเหนื่อยของผลิตภัณฑ์.
ฟังก์ชันหลักของเครื่องสั่นสะเทือนความถี่สูงคือการจําลองความเครียดและความเครียดทางเครื่องกลที่ส่วนประกอบหรือวัสดุอาจประสบกับการใช้งานที่กําหนดไว้มันยังสามารถใช้ในการดําเนินการวิเคราะห์แบบและการวัดความสอดคล้องซึ่งเป็นสิ่งสําคัญในการปรับปรุงผลงานของผลิตภัณฑ์ และลดปัญหาเรื่องเสียงและการสั่นสะเทือนให้น้อยที่สุด
เครื่องสั่นประกอบด้วย เครื่องขับเคลื่อนไฟฟ้าไฮโดรไนมิกหรือไฮดรอลิก ที่ผลิตการสั่นระดับความถี่สูง ตัวอย่างถูกติดตั้งบนเครื่องติดตั้งที่ติดต่อกับเครื่องสั่นเครื่องสั่นสร้างสั่นที่ต้องการโดยการเร่งและลดความเร็วอย่างรวดเร็วของ armature ในวิธีการควบคุม.
การสั่นสะเทือนเหล่านี้สามารถปรับเปลี่ยนได้ในส่วนของความถี่ ความขยาย และระยะเวลา เพื่อจําลองสภาพแวดล้อมต่างๆ เช่น อุณหภูมิและความชื้นวิธี นี้ ทํา ให้ สามารถ ทดสอบ องค์ประกอบ และ วัสดุ ต่าง ๆ ได้ และ ช่วย วิศวกร ให้ ระบุ ข้อ อ่อนแอ และ ข้อ อ่อนแอ ใน การ ออกแบบ.
โดยรวมแล้ว the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
ปริมาตรเทคนิคของเครื่องทดสอบสั่น
| รุ่น |
Sine เรต พลัง(N) |
เรตแบบสุ่ม พลัง(N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
เรต หนาการจัดตั้ง (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
ปริมาตรเทคนิคของ Horizontalขยายตัว:
ปริมาตรเทคนิคของแนวตั้งขยายตัว:
IEC 60335-2-24 เครื่องสั่นสะเทือนอิเล็กทรอนิกส์ตั้งและแนวราบความถี่สูง ลักษณะการทดสอบ:
1กระดูกวงกลมแบบไดนามิก ที่ออกแบบดี มีความถี่ระดับสูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง สถาปัติดําแน่นและมีเหตุผล
3. Rocker Rod roller bearing สดและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น
7ความแข็งแรงสแตตติก ความแข็งแรงไดนามิคของลูกกลองขนาดเล็กที่บรรทุก การเพิ่มความจุของโต๊ะสั่น เสริมการทํางานความถี่ต่ํา
หากคุณมีข้อสงสัยหรือความต้องการเกี่ยวกับ IEC 60335-2-24 ความถี่สูงตั้งและแนวราบ Electrodynamics Vibration Shaker กรุณารู้สึกอิสระที่จะติดต่อเรา
