อุปกรณ์ทดสอบการสั่นสะเทือนในแนวตั้ง เครื่องปั่นสั่นสะเทือนด้วยไฟฟ้า พบกับ JESD 22-B103B สำหรับส่วนประกอบ
คำอธิบายการใช้งาน:
อุปกรณ์ทดสอบการสั่นสะเทือนในแนวตั้ง เครื่องปั่นสั่นสะเทือนด้วยไฟฟ้า พบกับ JESD 22-B103B สำหรับส่วนประกอบใช้กับสภาพแวดล้อมทางการศึกษา การวิจัย และห้องปฏิบัติการกdopted โครงสร้างวงจรแม่เหล็กคู่, วงกลมการกระทำโครงกระดูกที่สร้างขึ้นเอง, การสนับสนุนทางอากาศและแบริ่งลูกกลิ้งและคำแนะนำเชิงเส้น, การแยกรองแหนบเทคโนโลยีที่ทันสมัยขั้นสูงและเทคโนโลยีพิเศษสามารถทำได้ใน X, Y, Z การทดสอบการสั่นสะเทือนไซนัสอยด์สามแกนและบรอดแบนด์ การทดสอบการสั่นสะเทือนแบบสุ่ม จะต้องเสร็จสิ้นโดยการทดสอบพัลส์แบบคลาสสิก (ฮาล์ฟไซน์ สี่เหลี่ยมคางหมู คลื่นฟันเลื่อย) และสเปกตรัมการตอบสนองต่อการกระแทกผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่น ๆ
| รุ่น:ES-3 | |
|---|---|
| แรงขับไซน์ | 300กก |
| แรงผลักดันแบบสุ่ม | 300กก |
| แรงกระแทก | 600กก |
| ช่วงความถี่ | 2~2500เฮิร์ต |
| การเคลื่อนตัวต่อไป | 25มม |
| ผลกระทบของการกระจัด | 25มม |
| ความเร็วสูงสุด | 1.8 ม./วินาที |
| อัตราเร่งสูงสุด | 981ม./วินาที2 |
| เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ | Φ150มม |
| ปล่อยให้ช่วงเวลาประหลาด | >196 น |
| โหลดจุดเชื่อมต่อ | 6 ไพน์ |
| มวลที่เท่ากันของชิ้นส่วนที่เคลื่อนไหว | 3กก |
| ขนาดสกรูเคาน์เตอร์ (มาตรฐาน) | ม8 |
| ตารางเค้าโครงสกรู (เส้นผ่านศูนย์กลาง เส้นรอบวง) | 8 บน Φ100มม., 8 บน Φ, 200 มม. |
| ความถี่การแยกแกน | <3 เฮิรตซ์ |
| โหลดสูงสุด | 120กก |
| การรั่วไหลของฟลักซ์แม่เหล็ก | <1ตัน |
| ขนาด (ไม่รวมบรรจุภัณฑ์)(ยาว×กว้าง×สูง) | 730 มม. × 550 มม. × 650 มม |
| ตารางการสั่นสะเทือน น้ำหนัก | 450กก |
อุปกรณ์ทดสอบการสั่นสะเทือนในแนวตั้ง เครื่องปั่นสั่นสะเทือนด้วยไฟฟ้า พบกับ JESD 22-B103B สำหรับส่วนประกอบคุณสมบัติ:

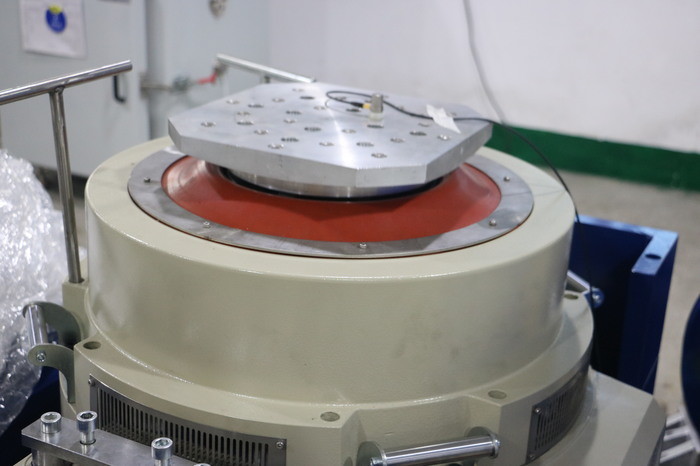

1. โครงกระดูกวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร, ฟลักซ์แม่เหล็กรั่วไหลต่ำ, โครงสร้างที่กะทัดรัดและมีเหตุผล
3. แบริ่งลูกกลิ้ง Rocker Rod การวางแนวความแข็งของร่างกายคอมโพสิตแบบตรงและนำเข้า, ความสามารถในการรับน้ำหนักที่ผิดปกติ
4. มูลนิธิแยกแหนบทุ่มเทเพื่อการใช้ฮอร์โมน การติดตั้งความสะดวกสบายมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงจรไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแบบคงที่ ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่ง เพิ่มความจุแบริ่งตารางการสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ

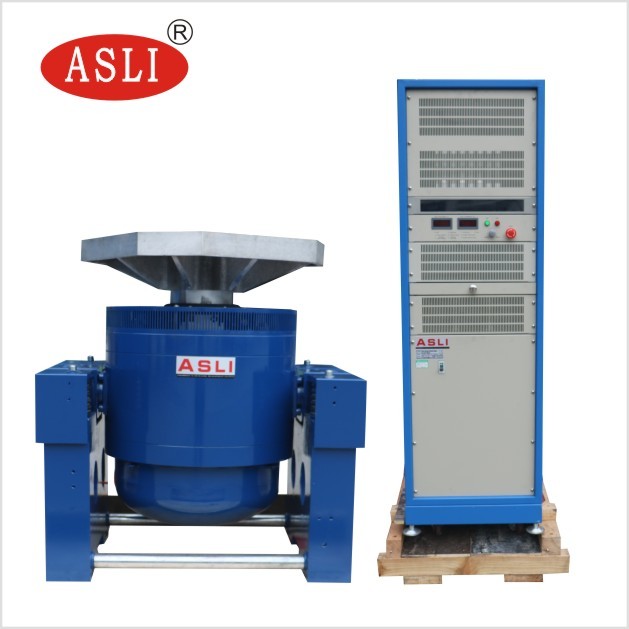

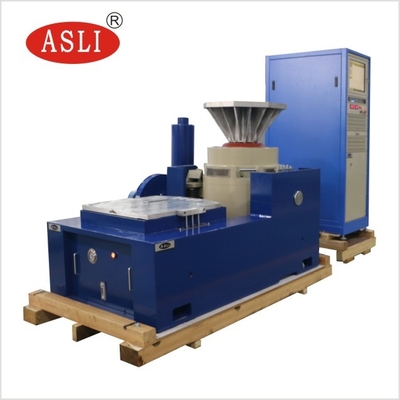

องค์ประกอบของอุปกรณ์ทดสอบการสั่นสะเทือนในแนวตั้ง เครื่องปั่นสั่นสะเทือนด้วยไฟฟ้า พบกับ JESD 22-B103B สำหรับส่วนประกอบ
ม้านั่งทดสอบการสั่นสะเทือน, เครื่องขยายกำลัง, พัดลมระบายความร้อน, โต๊ะสลิป, เครื่องขยายแนวตั้ง

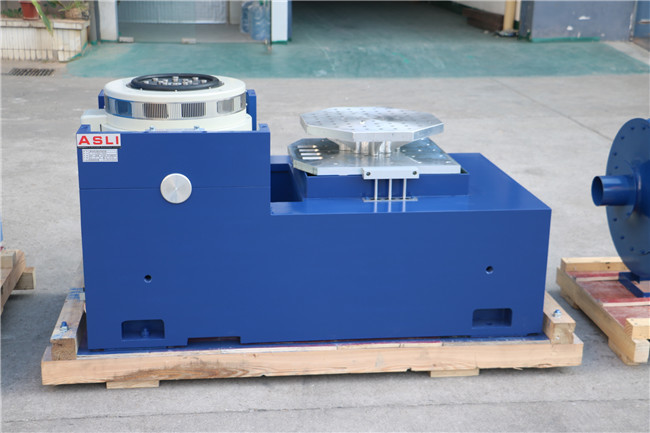

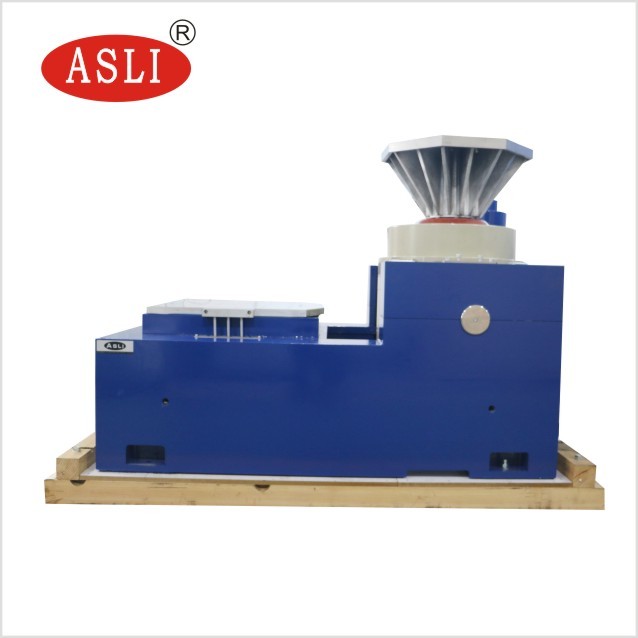

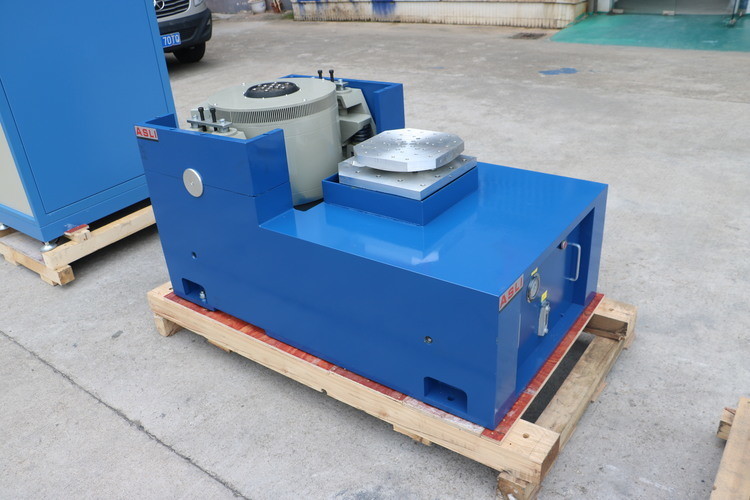

คุณสมบัติขาตั้งแนวนอน:
ภายในแท่นโหลดขนาดเล็กเพื่อให้ทราบถึงความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องจักรทั้งหมด
ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบรวมที่มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับเปลี่ยน
รางแรงดันคงที่ รูปตัว V มีความสามารถในการทนต่อความลาดชันและทนต่อการโหลดอคติ
ปั้มน้ำมันในตัว โครงสร้างดี และใช้งานง่าย
คุณสมบัติม้านั่งขยายแนวตั้ง:
VT ม้านั่งขยายแนวตั้งและที่หนีบที่ระบุ คำนวณอย่างแม่นยำ ออกแบบอย่างประณีต เพื่อให้มั่นใจว่าลูกค้าได้รับประสิทธิภาพที่ดีที่สุดตามความสมบูรณ์แบบ
