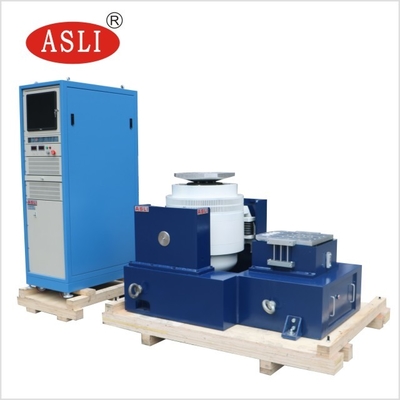

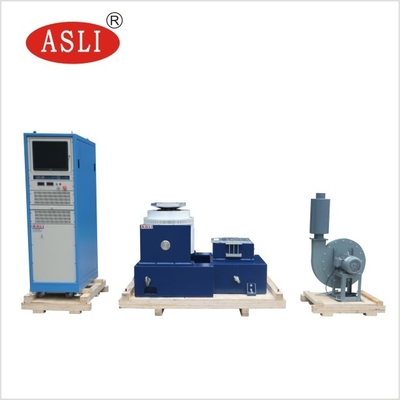

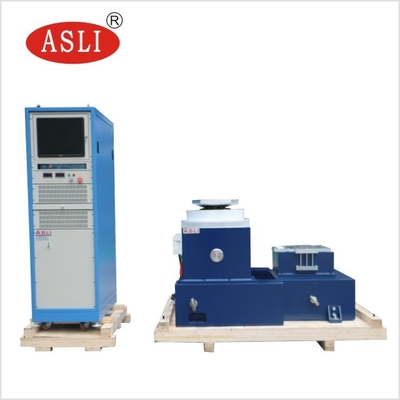

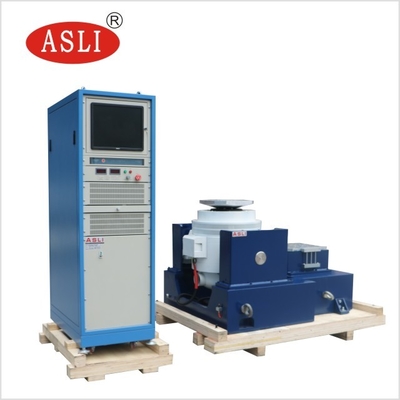

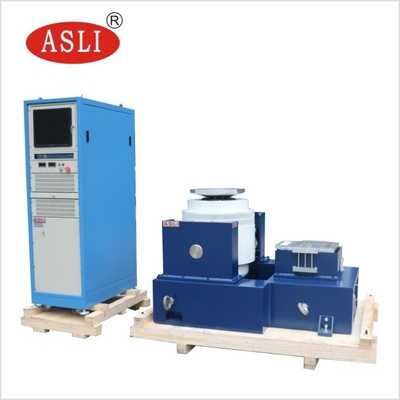

อุปกรณ์ทดสอบแรงสั่นสะเทือน 1,000kg.F สำหรับ IEC 60335-2-24 และ IEC 60335-2-40
พารามิเตอร์ทางเทคนิคเกี่ยวกับอุปกรณ์ทดสอบแรงสั่นสะเทือน 1,000kg.F สำหรับ IEC 60335-2-24 และ IEC 60335-2-40
| แบบอย่าง | จัดอันดับไซน์ แรง (N) |
จัดอันดับแบบสุ่ม แรง (N) |
ความถี่ ช่วง (เฮิร์ตซ์) |
ความเร็วสูงสุด(m/s) | การแทนที่ที่ได้รับการจัดอันดับ (pp)มม |
สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | มิติของ ขดลวดเคลื่อนที่ (มม.) |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
การสมัครราคา Electro-Dynamic Shaker:
เราเป็นผู้ผลิตผลิตภัณฑ์ซีรีส์การสั่นสะเทือนทางไฟฟ้า นำ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงจรการกระทำโครงกระดูกที่สร้างขึ้นเอง', 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและคำแนะนำเชิงเส้น', 'การแยกแหนบ' เทคโนโลยีที่ทันสมัยขั้นสูง
และเทคโนโลยีพิเศษสามารถทำได้ในการทดสอบการสั่นสะเทือนไซน์ซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ที่จะแล้วเสร็จ
โดยการทดสอบพัลส์แบบคลาสสิก (ฮาล์ฟไซน์, สี่เหลี่ยมคางหมู, คลื่นฟันเลื่อย) และสเปกตรัมการตอบสนองต่อการกระแทกเครื่องทดสอบการสั่นสะเทือนความถี่สูงใช้กันอย่างแพร่หลาย
ในการป้องกันประเทศ, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, การสื่อสาร,
เครื่องใช้ในบ้านและสาขาอื่นๆ--- เครื่องทดสอบการสั่นสะเทือนของเครื่องปั่นอุตสาหกรรม
อุปกรณ์ทดสอบแรงสั่นสะเทือน 1,000kg.F สำหรับ IEC 60335-2-24 และ IEC 60335-2-40 ของคุณสมบัติ:
1. โครงกระดูกวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กสองวงจร, ฟลักซ์แม่เหล็กรั่วไหลต่ำ, โครงสร้างที่กะทัดรัดและมีเหตุผล
3. แบริ่งลูกกลิ้ง Rocker Rod การวางแนวความแข็งของร่างกายคอมโพสิตแบบตรงและนำเข้า, ความสามารถในการรับน้ำหนักที่ผิดปกติ
4. มูลนิธิแยกแหนบทุ่มเทเพื่อการใช้ฮอร์โมน การติดตั้งความสะดวกสบายมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงจรไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งแบบคงที่ ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่ง เพิ่มความจุตารางการสั่นสะเทือน ปรับปรุงประสิทธิภาพความถี่ต่ำ
ระบบ( ES-10 )
1 พารามิเตอร์ทางเทคนิคพร้อมเครื่องสั่นสะเทือนแบบอิเล็กโทรไดนามิกอุตสาหกรรม:
(1) แรงพิกัด: แรงไซน์ 10,000N;แรงสุ่ม 10,000N;แรงกระแทก 10,000N;
(2) ช่วงความถี่: 5 Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, ช็อต
(3) โหมดความถี่กวาด: เชิงเส้น ลอการิทึม กวาดไปมา ความถี่คงที่
(4) ความถี่กวาด: 1 ถึง 32767
(5) เวลากวาดความถี่: ความถี่คงที่ / 1-3600 นาทีเดียวสามารถแสดงเส้นโค้งความถี่กวาดได้
(6) สูงสุดอัตราเร่ง 1,000 ม./วินาที 2 (ไม่โหลด)
(7) สูงสุดความเร็ว: 1.8 เมตร/วินาที
(8) สูงสุดการกำจัด:51mmp-p (ไม่โหลด), จุดสูงสุดสองเท่า
(9) ระยะการกระแทก: 51 มม
(10) น้ำหนักคอยล์เคลื่อนที่ : 14 กก
(11) ทิศทางการสั่นสะเทือน: แนวตั้ง + การสั่นสะเทือนแนวนอน
(12) คลื่นสั่นสะเทือน: ไซน์, สุ่ม, ช็อต
(13) เส้นผ่านศูนย์กลางของคอยล์เคลื่อนที่: Φ240 มม
(14) ขนาดระบบสั่นสะเทือน (มม.): W1046 * H660 * D783mm
(15) น้ำหนักระบบสั่นสะเทือน: 900กก
คุณสมบัติขาตั้งแนวนอนเกี่ยวกับเครื่องทดสอบการสั่นสะเทือน:
ภายในแท่นโหลดขนาดเล็กเพื่อให้ทราบถึงความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องจักรทั้งหมด
ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบรวมที่มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับเปลี่ยน
รางแรงดันคงที่ รูปตัว V มีความสามารถในการทนต่อความลาดชันและทนต่อการโหลดอคติ
ปั้มน้ำมันในตัว โครงสร้างดี และใช้งานง่าย
ข้อกำหนดในการติดตั้งด้วยเครื่องทดสอบการสั่นสะเทือน:
(1) ผู้ใช้บริการควรเตรียมรถยกและเครื่องมือในการเคลื่อนย้ายอุปกรณ์ เนื่องจากมีน้ำหนักมาก โปรดตรวจสอบให้แน่ใจด้วย
ประตูใหญ่พอที่จะใส่อุปกรณ์เข้าไปได้
(2) สภาพแวดล้อมการทำงานของเครื่องควรอยู่ภายใต้อุณหภูมิห้องและมีการระบายอากาศที่ดีเราขอแนะนำอย่างยิ่งให้ติดตั้งเครื่องปรับอากาศในพื้นที่ทำงานระยะห่างของตัวเครื่อง
ด้านซ้าย/ขวา/ด้านหลังต้องเป็นขั้นต่ำ700 มม. ด้านหน้าต้องเป็น Min.1500มม.
แพคเกจสำหรับระบบเครื่องปั่นสั่นสะเทือนแบบไดนามิกไฟฟ้าขนาดใหญ่:
ฟิล์ม PP ก่อนแล้วจึงโฟม 10 มม. ระหว่างเครื่องกับตัวเครื่องและด้านนอกเป็นกล่องไม้อัดส่งออกมาตรฐาน
