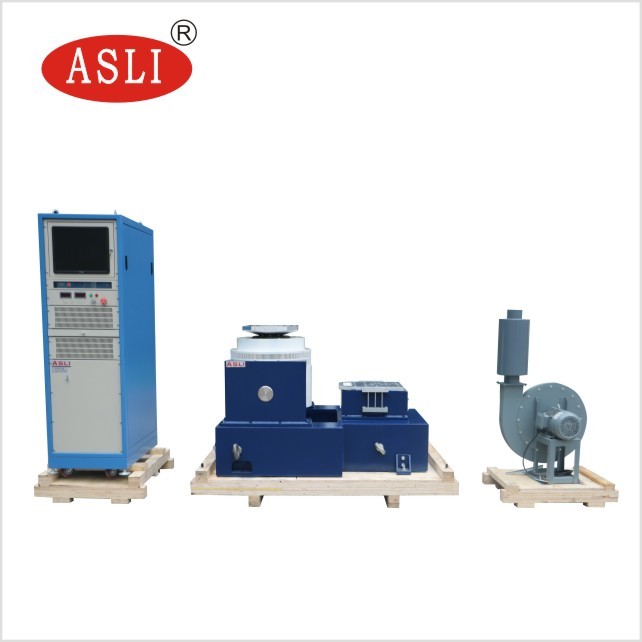

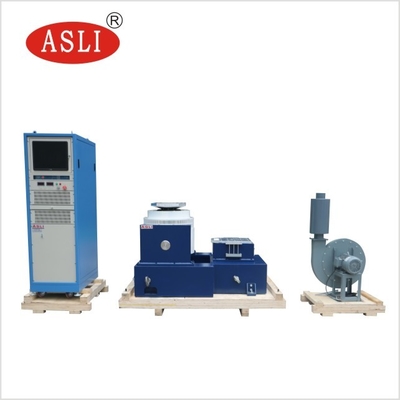

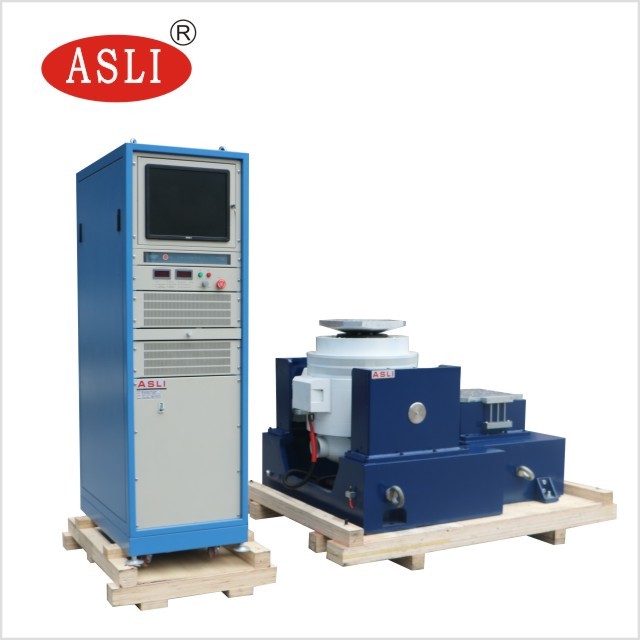

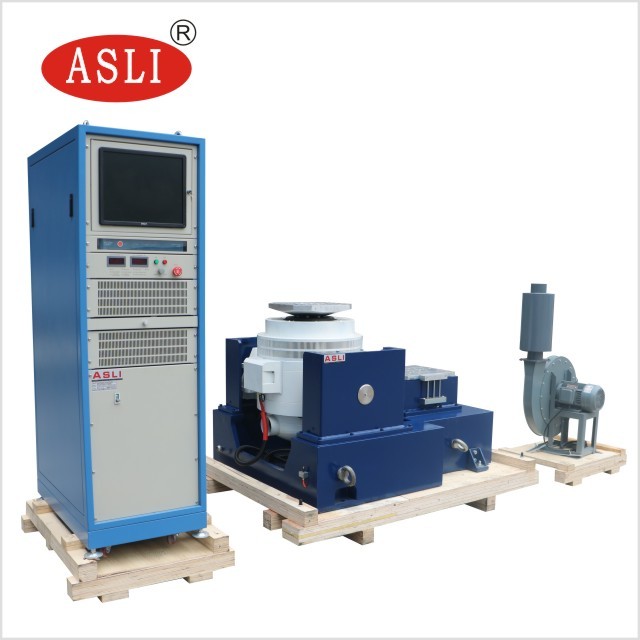

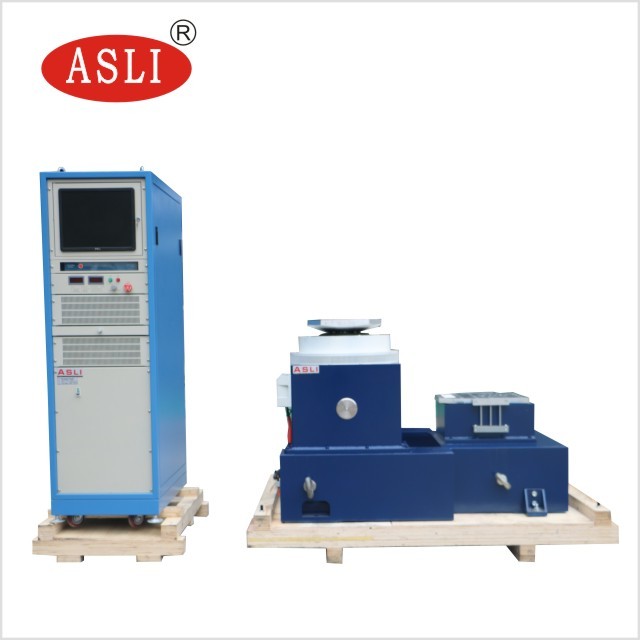

IEC62133 อุปกรณ์ทดสอบตารางการสั่นสะเทือนของเครื่องปั่นจังหวะยาวสำหรับการทดสอบยานยนต์
เครื่องกำเนิดการสั่นสะเทือนแม่เหล็กไฟฟ้าแนวตั้งและแนวนอนความถี่สูงสำหรับเซมิคอนดักเตอร์ใช้ในการประเมินความถี่เรโซแนนซ์ของผลิตภัณฑ์และการออกแบบบรรจุภัณฑ์ และจำลองการสั่นสะเทือนแบบสุ่มที่เกิดขึ้นในสภาพแวดล้อมการกระจายหรือการใช้งานเครื่องจักรนี้ใช้งานง่าย สามารถทำการทดสอบการสั่นสะเทือนได้หลากหลายตามข้อกำหนดของรัฐบาล อุตสาหกรรม และข้อกำหนดขององค์กร
1. โครงสร้างรวมของห้องทดสอบและระบบทำความเย็นมีการออกแบบที่กะทัดรัดและสง่างามคอนโซลอิสระ
2. เพื่อให้สะดวกต่อการดำเนินงานคอมเพรสเซอร์ทำความเย็นของแท้พร้อมอุปกรณ์หลักนำเข้าจากต่างประเทศ
3. ตัวควบคุมหน้าจอสัมผัสสี LCD ที่นำเข้าสามารถควบคุมอุณหภูมิโปรแกรมความชื้นในรถยนต์ได้
4. ด้วยอินเทอร์เฟซโทรคมนาคม R232เพื่อตอบสนองความต้องการเฉพาะของลูกค้า ผู้ใช้อาจเลือกม้านั่งทดสอบการสั่นสะเทือนรุ่นต่างๆ เพื่อให้แน่ใจว่านอกจากจะเย็นสบายแล้ว
5. ระบบซีลความร้อนและอากาศ ม้านั่งสั่นสะเทือนนี้ยังให้ผลที่น่าทึ่งจากการสั่นสะเทือนทางกลอีกด้วย
อุปกรณ์ทดสอบความน่าเชื่อถือ การสั่นสะเทือนแบบกระแทก
IEC62133 อุปกรณ์ทดสอบตารางการสั่นสะเทือนของเครื่องปั่นจังหวะยาวสำหรับการทดสอบยานยนต์พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | THV-408(เอ~เอฟ) |
| มิติภายใน | ก600×ส850×ล800(มม.) |
| มิติภายนอก | ก850×ส1950×ล2100(มม.) |
| ช่วงอุณหภูมิ | อุณหภูมิต่ำ:(A:25°C; B:0°C; C:-20°C ; D: -40°C; E: -60°C; F: -70°C) อุณหภูมิสูง: 100°C(150°C) |
| ช่วงความชื้น | 20%~98%RH(10%-98% RH / 5%-98% RH เป็นเงื่อนไขเสริมพิเศษ ต้องใช้เครื่องลดความชื้น) |
|
ความแม่นยำในการวิเคราะห์ / การกระจาย อุณหภูมิและ ความชื้น |
0.1 องศาเซลเซียส;0.1% RH/±2.0°C;±3.0% ความชื้นสัมพัทธ์ |
|
ควบคุมความแม่นยำ ของอุณหภูมิ และความชื้น |
±0.5oC;±2.5% ความชื้นสัมพัทธ์ |
|
อุณหภูมิ เพิ่มขึ้น/ลดลง อัตราความเร็ว |
อุณหภูมิสูงขึ้นประมาณ0.1~3.0°C/นาที / อุณหภูมิลดลงประมาณ0.1~1.5oC/นาที; (อัตราความเร็วตกต่ำสุด1.5°C/นาทีเป็นเงื่อนไขเสริมพิเศษ) |
|
ภายในและ วัสดุภายนอก |
วัสดุของกล่องด้านในเป็นสแตนเลส SUS 304# กล่องด้านนอกเป็นสแตนเลสหรือ ดูเหล็กรีดเย็นเคลือบสี |
| วัสดุฉนวน | ทนต่ออุณหภูมิสูง ความหนาแน่นสูง รูปแบบคลอรีน วัสดุฉนวนโฟมเอทิลอะซิตัม |
| ระบบทำความเย็น | การระบายความร้อนด้วยลมหรือน้ำหล่อเย็น/คอมเพรสเซอร์ส่วนเดียว (-40°C, คอมเพรสเซอร์ส่วนคู่ -70°C) |
| อุปกรณ์ป้องกัน |
สวิตช์ไร้ฟิวส์ สวิตช์ป้องกันการโอเวอร์โหลดสำหรับคอมเพรสเซอร์ สารหล่อเย็นแรงดันสูงและต่ำ สวิตช์ป้องกัน, สวิตช์ป้องกันความชื้นเกินและอุณหภูมิเกิน, ฟิวส์, ระบบเตือนข้อผิดพลาด, การป้องกันคำเตือนการจัดเก็บน้ำสั้น |
| อุปกรณ์เสริม | ประตูด้านในพร้อมรูใช้งาน (อุปกรณ์เสริม), เครื่องบันทึก (อุปกรณ์เสริม), เครื่องกรองน้ำ, เครื่องลดความชื้น |
|
การสั่นสะเทือน อุปกรณ์ทดสอบ |
เลือกม้านั่งทดสอบการสั่นสะเทือนที่เหมาะสมตามเงื่อนไขการทดสอบของลูกค้า พารามิเตอร์ทางเทคนิค โปรดใช้ไฟฟ้าไดนามิกส์ |
| พลัง | AC380V 3 วลี 5 เส้น, 50/60HZ |
| ชื่อ | ตารางการสั่นสะเทือนการบรรจุ / เครื่องทดสอบตารางการสั่นสะเทือนสำหรับชิ้นส่วนรถยนต์ | ||||||||
| แบบอย่าง | พิกัดแรงไซน์ (N) | จัดอันดับแรงสุ่ม (N) | ช่วงความถี่ (เฮิร์ตซ์) | อัตราเร่งสูงสุด (m/s2) | ความเร็วสูงสุด(m/s) | พิกัดการเคลื่อนที่ (pp)มม | สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
| อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| อีเอส-6เอ | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5ล | 450 | 40 | Φ450 |
| อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| อีเอส-50 | 50,000 | 50,000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
| อีเอส-100 | 100,000 | 100,000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
