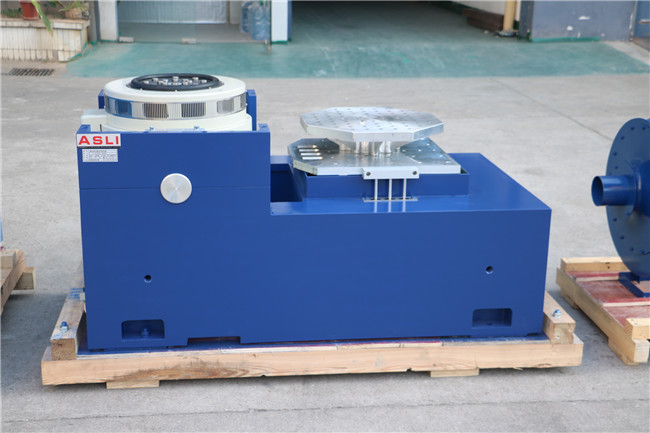

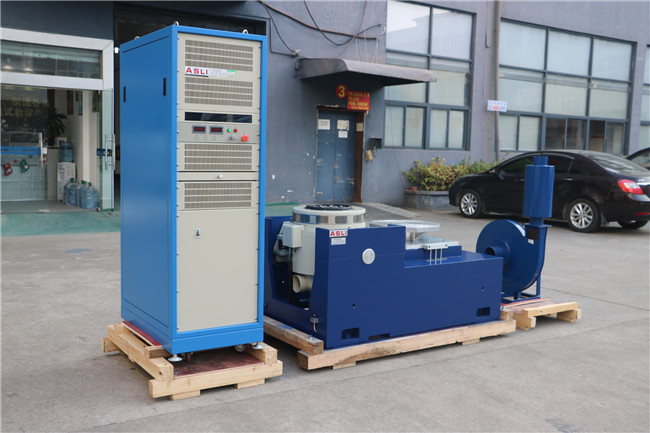

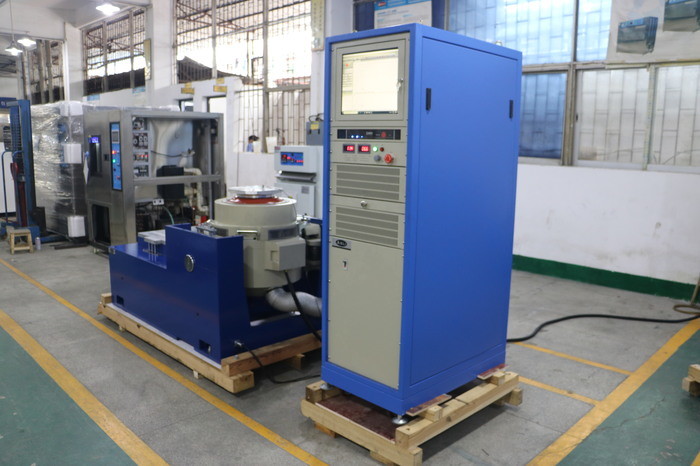

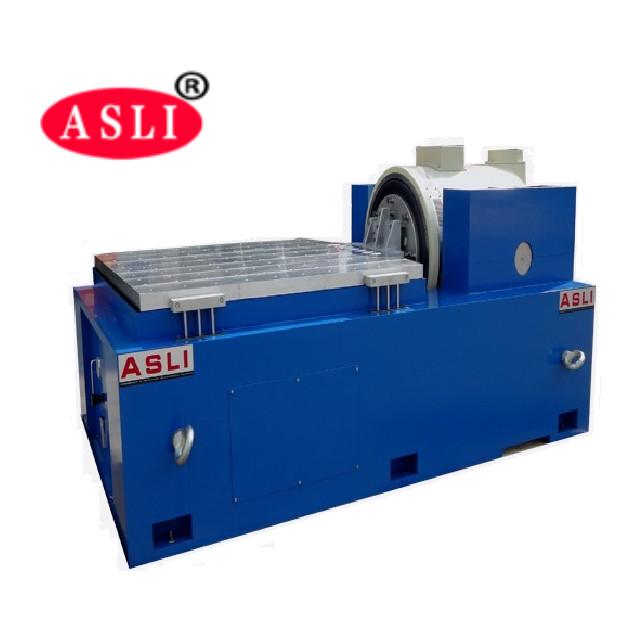

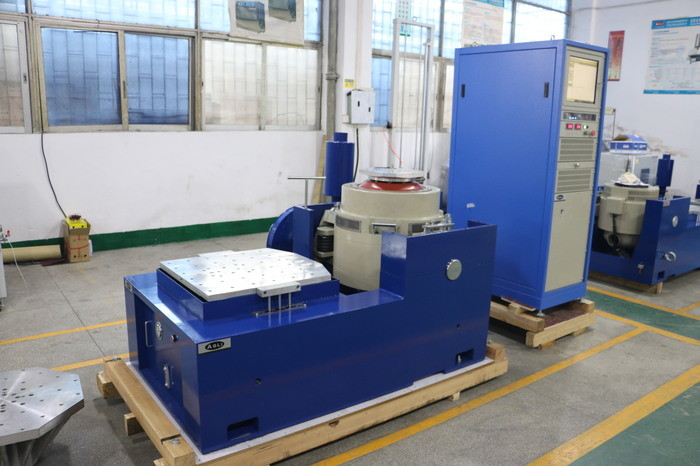

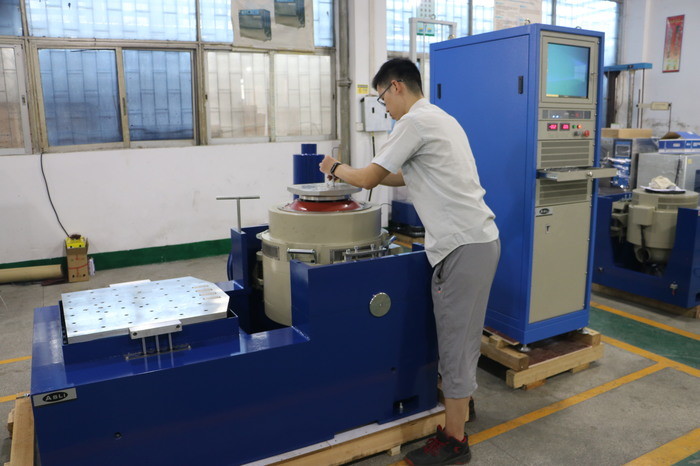

หน่วยทดสอบสั่นสะเทือนความถี่สูง ES-30.pdf
อุปกรณ์ทดสอบห้องปฏิบัติการ DO-160 การจําลองการขนส่งสั่นสะเทือน
หลักการทํางานของเครื่องสั่นสะเทือน
หลักการทํางานของเครื่องทดสอบการสั่นคลึงเป็นคล้ายกับเครื่องเสียงโดยที่ไฟฟ้าคอนดักเตอร์ถูกเคลื่อนไหวโดยการกระทําของแรงไฟฟ้าแม่เหล็กในสนามแม่เหล็กส่วนเคลื่อนที่ถูกสร้างขึ้นโดยความสมดุลระหว่างกระแสการขับเคลื่อนและกระแสแม่เหล็กการควบคุมกระแสการขับเคลื่อน สามารถควบคุมเครื่องกําเนิดสั่นได้
ระดับความเร่งสูงสุดของเครื่องกระตุ้นการสั่นสะเทือนไฟฟ้าแม่เหล็กในความถี่ต่ํา, การย้ายของส่วนเคลื่อนไหวถูกจํากัดดังนั้นความเร่งไม่ถึงระดับสูง ความถี่การสะท้อนขององค์ประกอบเคลื่อนที่ถูกตั้งสูงกว่ากว่าขีดจํากัดด้านบนของช่วงความถี่
ผลประกอบการของเครื่องผลิตสั่นสามารถสะท้อนโดยแผนภูมิที่แสดงให้เห็นโดยใช้แผนภูมิ log-log การจํากัดการย้ายสามารถแสดงออกด้วยเส้นตรงที่มีความชัน 6 dB/octave
| เครื่องสั่น | |
| กําลังไซน์ (สูงสุด) | 30kN |
| พลังกระแทก (สูงสุด) | 60 kN |
| ระยะความถี่ | 5~2800Hz |
| การย้าย (ต่อเนื่อง) | 100 มม |
| ความเร็วสูงสุด | 1.8 m/s |
| แม็กซ์เร่ง | 100 กรัม |
| กว้างของอ้อม | 445 มม. |
| ความถี่สะท้อนระดับที่ 1 | 2,400 Hz |
| กระแสเฉพาะทางที่อนุญาต | > 500 Nxm |
| น้ําหนักของหมุน | 40 กก. |
| ขนาดของสกรู HE/ST | M10 (เมตร) |
| ความถี่ในการแยกความสั่นสะเทือนทางแกน | < 3 Hz |
| แม็กซ์ | 500 กิโลกรัม |
| การรั่วไหลของแม่เหล็ก | ≤ 1 mT |
| ขนาด (L × W × H, ไม่บรรจุ) | 1,330x860x1,250 มิลลิเมตร |
| น้ําหนัก (ไม่อัด) | 2500 กิโลกรัม |
| การติดตั้ง | พรมยาง (ต้องมีโบลท์แอนเกอร์) |
เครื่องสั่นสะเทือนความถี่สูง คุณสมบัติ:
1ระบบแขวนที่แข็งแกร่งและการนําการเคลื่อนไหวเชิงเส้น ความสามารถในการแบกของแข็งแกร่ง การนําการทํางานที่ดี ความมั่นคงสูง
2. แอร์แบ็กศูนย์ภาระที่มีความแข็งแรงแบบสแตตติกสูง และความแข็งแรงแบบไดนามิกต่ํา ความสามารถในการแบกของแข็งแรง ผลงานที่สมบูรณ์แบบในการเปลี่ยนแปลงอัมพลิทูด
3การปรับเปลี่ยนพลังงานประเภท D ที่มีประสิทธิภาพสูง ปัจจุบันสูงสุด 3 ซิกม่า การบริโภคพลังงานต่ํา และการบิดเบือนฮาร์มอนิกอย่างน้อย
4การวินิจฉัยตัวเองอย่างรวดเร็ว ด้วยระบบล็อคความปลอดภัย ความน่าเชื่อถือสูง
5. เครื่องกันกระแทกกระเป๋าอากาศสําหรับพื้นที่สั่นแรง โดยไม่ต้องใช้พื้นฐานเพิ่มเติม การสร้างสรรค์คลื่นสั่นสะเทือนที่สมบูรณ์แบบและการลดการสั่นสะเทือน
6พลาตฟอร์มขยายแนวราบและแนวตั้ง สําหรับการใช้งานที่แตกต่างกัน
7การทํางานของเครื่องควบคุมง่ายๆ
สูตรทั่วไปสําหรับคํานวณเวกเตอร์แรงของระบบสั่น
แรง ((N) = น้ําหนัก ((kg) x ความเร่ง ((m/s2 หรือ g) x1.3 ปัจจัยความปลอดภัยF=MA*13
น้ําหนัก = เครื่องปั่น + อุปกรณ์ในการทดสอบ + เครื่องติดตั้ง (ตารางตั้ง/ตารางเลื่อนพร้อมกับแท่นขับ)
หากคุณต้องการรายละเอียดเพิ่มเติมเกี่ยวกับอุปกรณ์ทดสอบห้องปฏิบัติการ DO-160 การจําลองการขนส่งสั่นสะเทือนไม่ต้องลังเลที่จะส่งคําถามของคุณ
