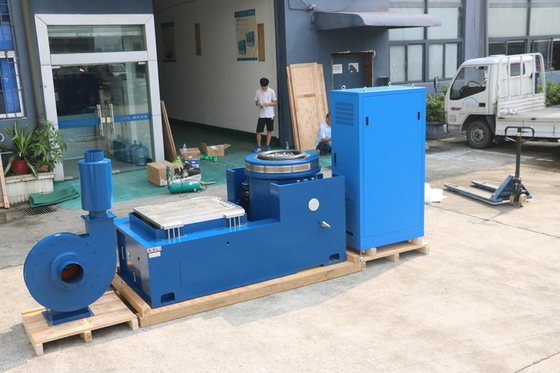

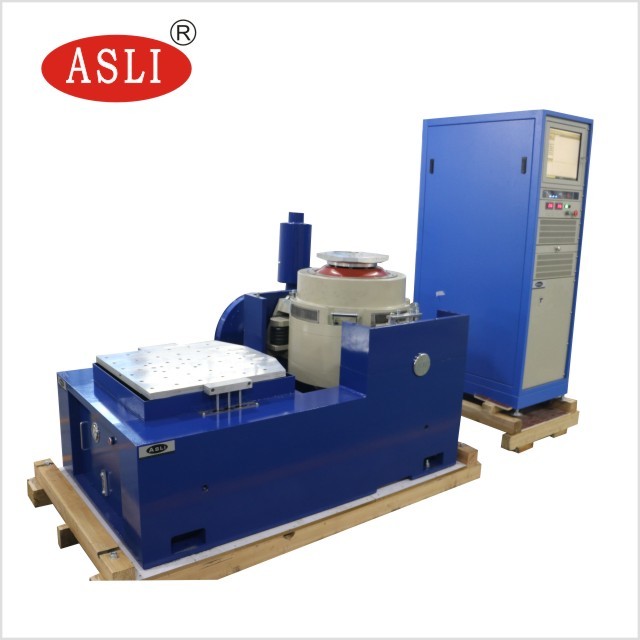

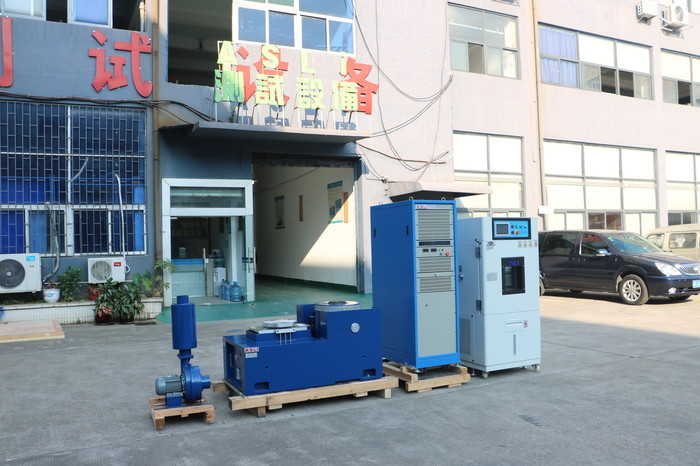

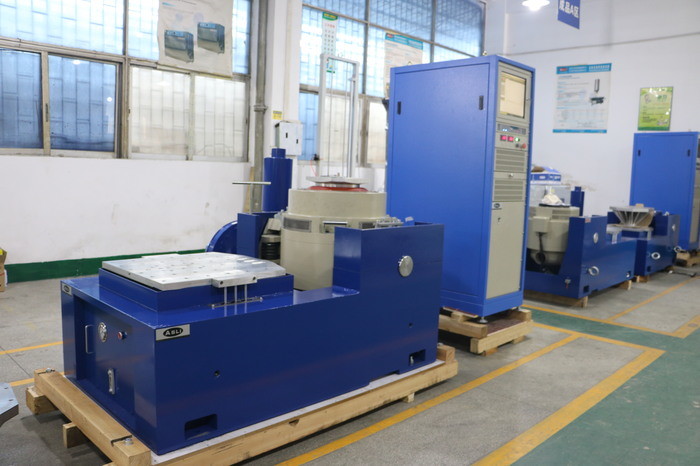

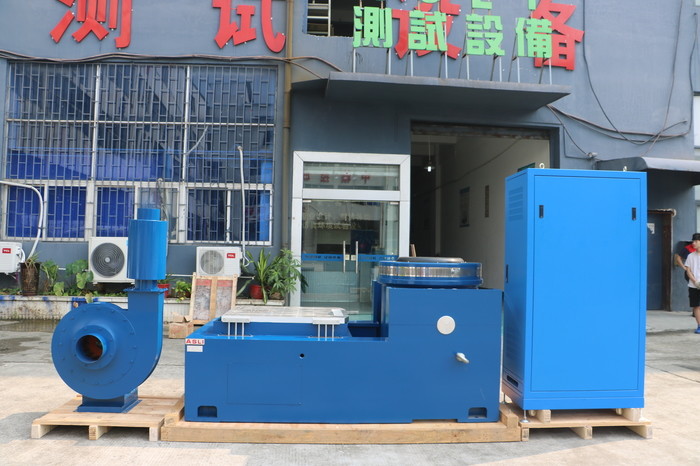

XYZ Axis High Frequency Vibration Test Bench สําหรับองค์ประกอบอิเล็กทรอนิกส์
การใช้งาน:
เราเป็นผู้ผลิตของ Electrodynamic ความถี่สูงสั่น Tester / ความถี่สูงสั่น Tester รายการสินค้า, ยึด 'โครงสร้างวงจรแม่เหล็กคู่',"วงกลมการกระทํากระดูกที่สร้างเอง", "การสนับสนุนในอากาศ" และ "หมุนม้วนและการนําทางเชิงเส้น", "การแยก trunnion" เทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษที่ทันสมัยสามารถทําสําเร็จใน X,Y,Z การทดสอบการสั่นสะเทือนแบบซีนูโซอิดล์ในสามแกน และการทดสอบการสั่นสะเทือนแบบสุ่มในแบนด์กว้างการทดสอบสเปคตรัมการตอบสนองกับแรงกระแทกและกระแทกการสื่อสารอิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
ลักษณะของระบบทดสอบการสั่น
1กระดูกวงกลมแบบไดนามิก ที่ออกแบบดี มีความถี่ระดับสูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง สถาปัติดําแน่นและมีเหตุผล
3. Rocker Rod roller bearing สดและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น
7ความแข็งแรงสแตตติก ความแข็งแรงไดนามิคของลูกกลองขนาดเล็กที่บรรทุก การเพิ่มความจุของโต๊ะสั่น เสริมการทํางานความถี่ต่ํา
2-1 ปริมาตรเทคนิค
(1) ความแรงปริมาณ: ความแรงไซน์ 3000N; ความแรงสุ่ม 3000N; ความแรงกระแทก 6000N
(2) ระยะความถี่: 3Hz ถึง 3500Hz ความถี่คงที่ สะบัดไป-กลับ ซีนส์
(3) โหมดความถี่การสกัด: เส้นตรง, โลการิธมิก, สกัดไปกลับ, ความถี่คงที่
(4) ความถี่การสกัดเวลา: 1 ถึง 32767
(5) เวลาความถี่การสกัด: ความถี่คงที่ / ครั้งเดียว 1-3600 นาที, กลมความถี่การสกัดสามารถแสดง.
(6) ความเร่งสูงสุด; 1000m/s2(ไม่มีภาระ)
(7) ความเร็วสูงสุด: 1.6m/s
(8) ความยาวสูงสุด: 25mmp-p (ไม่มีภาระ)
(9) การขยับแรงกระแทก: 25 มม.
(10) น้ําหนักของโค้ลเคลื่อนที่: 3.5 กิโลกรัม
(11) ทิศทางการสั่น: สูง
(12) คลื่นสั่นสะเทือน: ซีนส์,สุ่ม,กระแทก
(13) กว้างของโค้ลเคลื่อนที่: Φ150mm
(14) ขนาดระบบสั่น W750xH599xD680 mm
(15) น้ําหนักระบบสั่น: 490KG
เรื่อง ระบบ สั่น
(1) โครงสร้างวงจรแม่เหล็กคู่เพื่อให้ความเข้มข้นของสนามแม่เหล็กสูง & ลดการรั่วไหลของไหล
(2) ลายสปริงชนิด U รอลเลอร์และเลเยอร์เส้นสําหรับความต้านทานแรงของภาระ
(3) ลายอากาศที่ใช้สําหรับการแยกความสั่นสะเทือน; ระบบสั่นสะเทือนทํางานอย่างต่อเนื่องแม้กระทั่งกับภาระหนัก; ไม่จําเป็นต้องพื้นฐานพิเศษ
(4) มีอุปกรณ์ป้องกันสําหรับความร้อนเกิน, ความอ้วนเกิน, ความแรงเกิน, ความแรงเกิน, และการย้ายของเครื่องทดสอบสั่น
อุปกรณ์ป้องกันเครือข่ายไฟฟ้าสําหรับความกระชับสูงเกิน, ความกระชับต่ําต่ํา, ขาดระยะ
พลังงานขับเคลื่อน ปรับปริมาณกระแส โปรแกรมเริ่มต้นอ่อน อุณหภูมิเกิน อุณหภูมิสั้น ป้องกันความผิดพลาดของโมดูล
(5) สามารถทําการทดสอบด้านสไนส์,สุ่ม,ผลกระทบต่อสิ่งแวดล้อม
(6) ระบบนี้มีความต้องการน้อยสําหรับความดันหมุนเวียน ≤ ± 10% เป็นโอเค
(7) ระบบนี้มีความต้องการน้อยสําหรับความต้านทาน Grounding ≤4Ω เป็นโอเค
(8) ความน่าเชื่อถือสูง เหมาะสําหรับการทํางานนาน
ปริมาตรทางเทคนิคของเครื่องทดสอบสั่นสะเทือนความถี่สูงแบบไฟฟ้า:
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

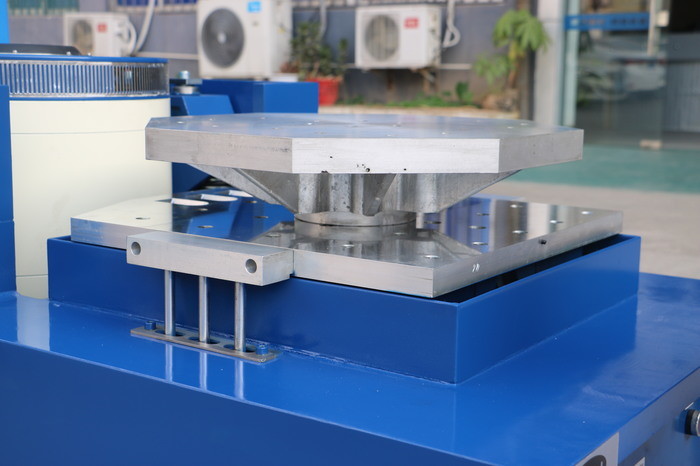

ลักษณะของสแตนดอนแนวราบ:
1ภายในเบนจ์บรรทุกขนาดเล็กเพื่อทําความเร่งสูงขึ้นและความถี่การทํางาน, เพื่อปรับปรุงความสามารถในการบรรทุกและการทํางานของเบนจ์เครื่องจักรทั้งสิ้น
2เบนจิขวางและ เบนจิสั่นเป็นแบบอินทิกรัล มีโครงสร้างที่สมบูรณ์แบบ สะดวกสบายในการติดตั้งและปรับ
3สายดันสแตติกทรง V มีความสามารถในการทนต่อความชันและความทนต่อการบรรทุก bias
ปั๊มน้ํามันที่ติดตั้ง โครงสร้างดีและใช้งานง่าย
ปริมาตรเทคนิคของเครื่องขยายแนวราบ:
| รุ่น | ขนาดของเตียง (มม.) | ระยะความถี่ (Hz) | น้ําหนักของชิ้นส่วนเคลื่อนที่ (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
ลักษณะของเตียงขยายตั้ง:
VT ติดตั้งขยายเบนจ์และกําหนด clamps, ความแม่นยําคํานวณ, การออกแบบละเอียด, เพื่อให้แน่ใจว่าลูกค้าได้รับการทํางานที่ดีที่สุดตามโครงสร้างที่สมบูรณ์แบบ, วัสดุที่มีคุณภาพสูง
และการทํางาน
ปริมาตรเทคนิคของเครื่องขยายตั้ง:
| รุ่น | น้ําหนัก (kg) | ความถี่สูงสุด (Hz) | ขนาดของเตียง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (บานกลม) | 220 | 350 | Φ1200 |
ถ้าคุณมีญาติถามเรื่องXYZ Axis High Frequency Vibration Test Bench สําหรับส่วนประกอบอิเล็กทรอนิกส์,กรุณาติดต่อผมด้วย
