ES-3A เครื่องทดสอบการสั่นสะเทือน.pdf
เครื่องขยายเสียงสวิตชิ่งดิจิทัล
ระบบใช้เครื่องขยายเสียงดิจิทัลแบบ PWM แบบพัลส์ความกว้างของสัญญาณไซน์ หลักการทำงานคือ: ใช้ความสามารถในการสวิตช์ความถี่สูงของ IGBT FET สัญญาณแรงดันต่ำที่ป้อนโดยคอนโทรลเลอร์จะถูกขยายโดยวงจรดิจิทัลและคืนค่าเป็นสัญญาณเดิม จากนั้นจึงส่งออกไปยังขดลวดเคลื่อนที่ของโต๊ะสั่นเพื่อขับเคลื่อนการสั่นสะเทือนด้วยไฟฟ้า การเคลื่อนที่ของไต้หวัน
ส่วนประกอบหลักของเครื่องขยายเสียงอัจฉริยะแรงดันสูง ได้แก่: ส่วนควบคุมด้านหน้า, โมดูลเครื่องขยายเสียง, วงจรป้องกัน, ส่วนแหล่งจ่ายไฟ และตู้ไฟฟ้า ระบบใช้รูปแบบเอาต์พุตแรงดันสูงและกระแสต่ำ ซึ่งช่วยลดการสูญเสียพลังงานระหว่างการส่ง และบรรลุการจับคู่ความต้านทานที่มีประสิทธิภาพและสมเหตุสมผล
พารามิเตอร์เครื่องสั่นสะเทือนความแม่นยำสูง:
| แรงสั่นไซน์ | 300kgf |
| แรงสั่นสุ่ม | 300kgf rms |
| แรงสั่นกระแทก | 600kgf |
| ช่วงความถี่ | 5~2800Hz |
| การกระจัดต่อเนื่อง | 25.4mm |
| ความเร็วสูงสุด | 1.8m/s |
| เครื่องขยายเสียงสวิตชิ่ง | |
| เอาต์พุตเครื่องขยายเสียง | 3.5kVA |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | >65dB |
| อัตราขยาย IF | ≥80 |
| ความเพี้ยนฮาร์มอนิกทั้งหมด(ที่กำลังขับที่กำหนด) | น้อยกว่า 0.5% เมื่อ DC (0.1Hz) ถึง 500Hz; น้อยกว่า 1.0% เมื่อ 500Hz ถึง 5000Hz |
| เครื่องขยายเสียงการตอบสนองความถี่ | DC (0.1Hz) ถึง 4500Hz: ±3dB; |
| เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) | >35,000 ชั่วโมง |
| แท่นขยายแนวตั้ง | |

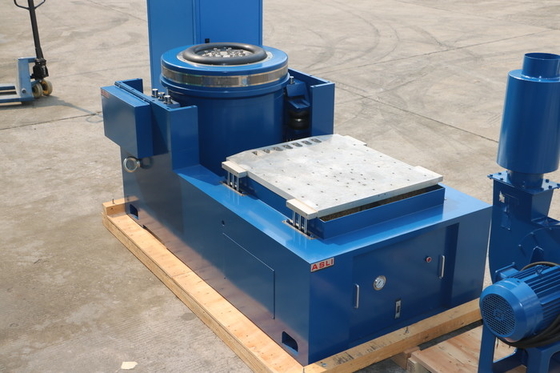

| ขนาดโต๊ะ | 600mm×600mm |
| ขีดจำกัดบนของความถี่ในการทำงานไซน์ 2200Hz, สุ่ม 3500Hz | น้ำหนักถ่วง |
| 30kg | วัสดุโต๊ะ |
| อลูมิเนียมอัลลอยด์ | ตัวควบคุมการสั่นสะเทือน |
| ระบบปฏิบัติการ | |
| Window 7 | อินเทอร์เฟซการทำงาน |
| อินเทอร์เฟซภาษาจีนและภาษาอังกฤษ | ฟังก์ชันซอฟต์แวร์ |
| ไซน์, สุ่ม, การกระแทกแบบคลาสสิก, การค้นหาเรโซแนนซ์และการคงอยู่ | คุณสมบัติ: |
1. โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดี มีความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
2. วงจรแม่เหล็กคู่ การรั่วไหลของฟลักซ์แม่เหล็กต่ำ โครงสร้างกะทัดรัดและสมเหตุสมผล
3. แบริ่งลูกกลิ้งก้านโยก ความแข็งของตัวถังแบบคอมโพสิตที่ตรงและนำเข้า ความสามารถในการรับน้ำหนักที่ผิดปกติ
4. ฐานรองรับการแยกแบบ Trunnion สำหรับการใช้งานฮอร์โมน การติดตั้งที่สะดวก
5. เทคโนโลยีขั้นสูงในการเคลื่อนที่รอบระบบ เพื่อให้มั่นใจในความน่าเชื่อถือสูงของวงกลมไดนามิก
6. การออกแบบท่อลมใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งสถิต ความแข็งไดนามิกของแบริ่งบอลขนาดเล็ก เพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่น ปรับปรุงประสิทธิภาพความถี่ต่ำ
โปรดอย่าลังเลที่จะติดต่อฉันหากคุณมีข้อสงสัยหรือความต้องการเกี่ยวกับ
