หน่วยทดสอบสั่นสะเทือนความถี่สูง ES-30.pdf

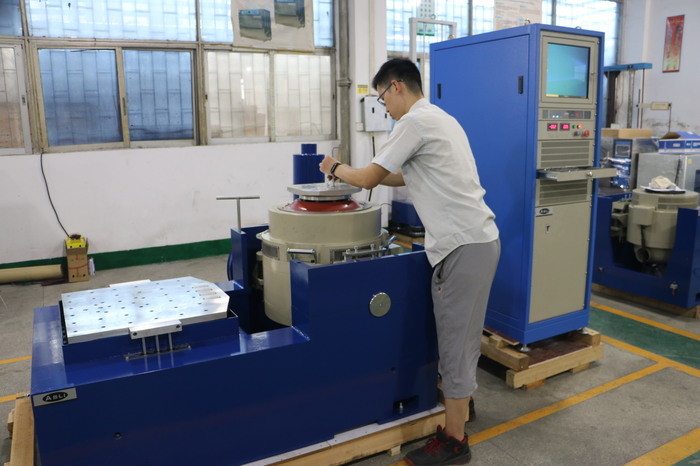

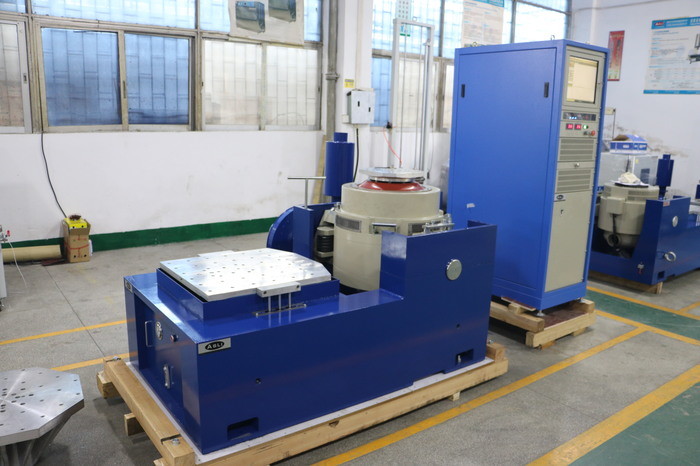

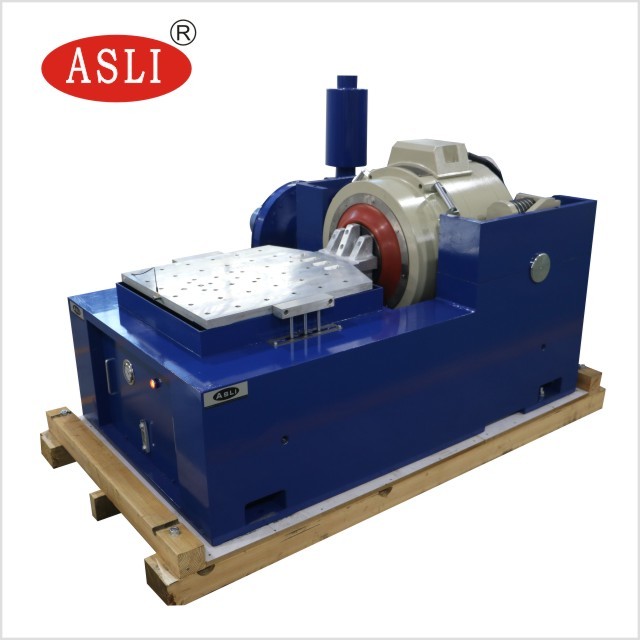

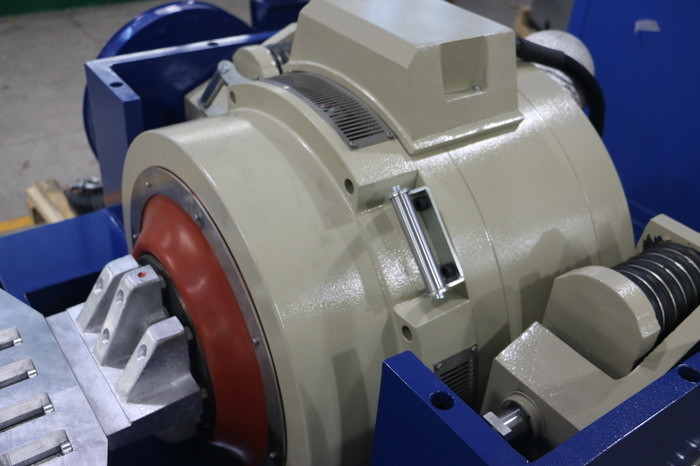

3000kg.f เครื่องทดสอบสั่นสะเทือนไฟฟ้าแม่เหล็ก ด้วย MIL-STD DIN ISTA
ความยืดหยุ่นสามารถปรับแต่งได้
ขนาดตารางสั่นสะเทือนเลือกตามขนาดตัวอย่าง
การทดสอบการเคลื่อนไหวสําหรับห้องปฏิบัติการ, ส่วนประกอบรถยนต์, ไฟ LED, แบตเตอรี่, สายเคเบิล, แพคเกจ...
ปริมาตรเทคนิค:
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ระดับความเร่งสูงสุดของเครื่องทดสอบสั่นสะเทือนไฟฟ้าแม่เหล็กถูกกําหนดโดยในความถี่ต่ํา, การย้ายของส่วนเคลื่อนไหวถูกจํากัดดังนั้นความเร่งไม่ถึงระดับสูง ความถี่การสะท้อนขององค์ประกอบเคลื่อนที่ถูกตั้งสูงกว่ากว่าขีดจํากัดด้านบนของช่วงความถี่
ผลประกอบการของเครื่องผลิตสั่นสามารถสะท้อนโดยแผนภูมิที่แสดงให้เห็นโดยใช้แผนภูมิ log-log การจํากัดการย้ายสามารถแสดงออกด้วยเส้นตรงที่มีความชัน 6 dB/octave

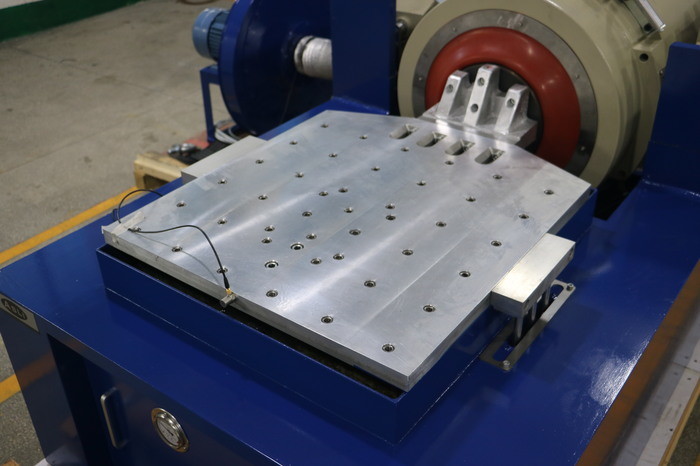

ปริมาตรเทคนิคของเครื่องขยายตั้ง:
| รุ่น | น้ําหนัก (kg) | ความถี่สูงสุด (Hz) | ขนาดของเตียง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (บานกลม) | 220 | 350 | Φ1200 |
มันสามารถใช้ได้กับห้องสภาพอากาศด้วย
หากคุณต้องการทราบเพิ่มเติมเกี่ยวกับ 3000kg.f เครื่องทดสอบสั่นสะเทือนไฟฟ้าแม่เหล็ก ด้วย MIL-STD DIN ISTA, กรุณาอย่าลังเลที่จะส่งสอบถามของคุณ, หลังจากนั้น, เราสามารถให้การสนับสนุนมากขึ้น.
