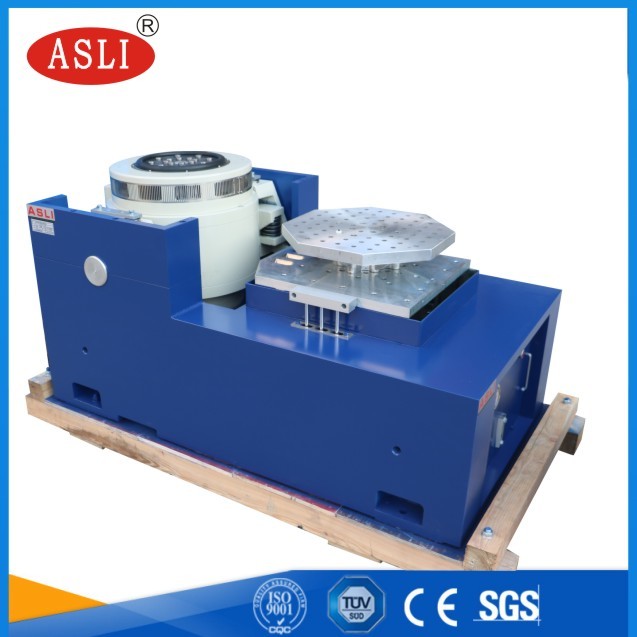

2700Hz 600kgf อุปกรณ์ทดสอบตารางการสั่นสะเทือนด้วยไฟฟ้าด้วย MIL-STD ISTA
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| เน้น |
อุปกรณ์ทดสอบตารางการสั่นสะเทือน 2700Hz,อุปกรณ์ทดสอบตารางการสั่นสะเทือน 600kgf,เครื่องปั่นสั่นสะเทือนไฟฟ้า SGS |
||
Product Description
2700Hz 6000kgf อุปกรณ์การทดสอบตารางสั่นสะเทือนไฟฟ้าไอนิคม ด้วยมาตรฐาน MIL-STD ISTA
หลักการทํางานของเครื่องสั่นสะเทือน
หลักการทํางานของเครื่องสั่นสะเทือนไฟฟ้าแม่เหล็กคล้ายกับเครื่องเสียงคอนดักเตอร์ถูกเคลื่อนไหวโดยการกระทําของแรงไฟฟ้าแม่เหล็กในสนามแม่เหล็กส่วนเคลื่อนที่ถูกสร้างขึ้นโดยความสมดุลระหว่างกระแสการขับเคลื่อนและกระแสแม่เหล็กการควบคุมกระแสการขับเคลื่อน สามารถควบคุมเครื่องผลิตสั่นได้
ระดับความเร่งสูงสุดของเครื่องกระตุ้นการสั่นสะเทือนไฟฟ้าแม่เหล็กในความถี่ต่ํา, การย้ายของส่วนเคลื่อนไหวถูกจํากัดดังนั้นความเร่งไม่ถึงระดับสูง ความถี่การสะท้อนขององค์ประกอบเคลื่อนที่ถูกตั้งสูงกว่ากว่าขีดจํากัดด้านบนของช่วงความถี่
การทํางานของเครื่องผลิตสั่นสามารถสะท้อนโดยแผนภูมิที่แสดงให้เห็นโดยใช้แผนภูมิ log-log การจํากัดการย้ายสามารถแสดงออกด้วยเส้นตรงที่มีความชัน 6 dB/octave
ปริมาตรเทคนิค:
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ลักษณะ:
1ระบบแขวนที่แข็งแกร่งและการนําการเคลื่อนไหวเชิงเส้น ความสามารถในการแบกของแข็งแกร่ง การนําการทํางานที่ดี ความมั่นคงสูง
2. แอร์แบ็กศูนย์ภาระที่มีความแข็งแรงแบบสแตตติกสูง และความแข็งแรงแบบไดนามิกต่ํา ความสามารถในการแบกของแข็งแรง ผลงานที่สมบูรณ์แบบในการเปลี่ยนแปลงอัมพลิทูด
3การปรับเปลี่ยนพลังงานประเภท D ที่มีประสิทธิภาพสูง ปัจจุบันสูงสุด 3 ซิกม่า การบริโภคพลังงานต่ํา และการบิดเบือนฮาร์มอนิกอย่างน้อย
4การวินิจฉัยตัวเองอย่างรวดเร็ว ด้วยระบบล็อคความปลอดภัย ความน่าเชื่อถือสูง
5. เครื่องกันแรงกระแทกกระเป๋าอากาศสําหรับพื้นที่สั่นแรง โดยไม่ต้องใช้พื้นฐานเพิ่มเติม การสร้างสรรค์คลื่นสั่นสะเทือนที่สมบูรณ์แบบและการลดการสั่นสะเทือน
6พลาตฟอร์มขยายแนวราบและแนวตั้ง สําหรับการใช้งานที่แตกต่างกัน
7การทํางานของเครื่องควบคุมง่ายๆ
ปริมาตรเทคนิคของเครื่องขยายแนวราบ:
| รุ่น | ขนาดของเตียง (มม.) | ระยะความถี่ (Hz) | น้ําหนักของชิ้นส่วนเคลื่อนที่ (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

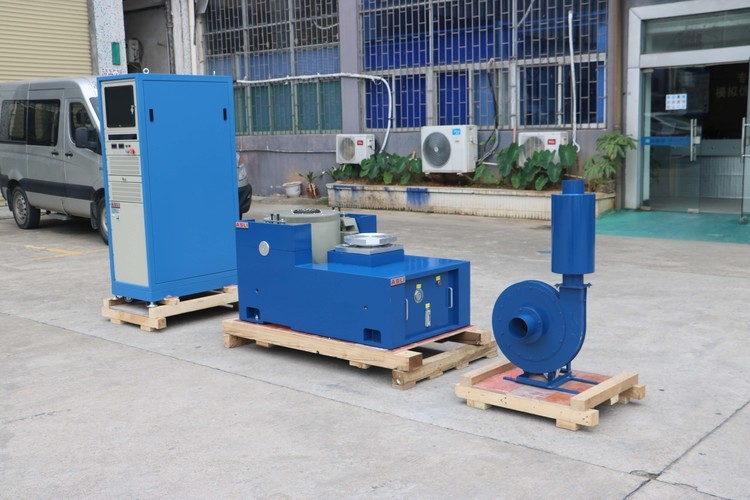

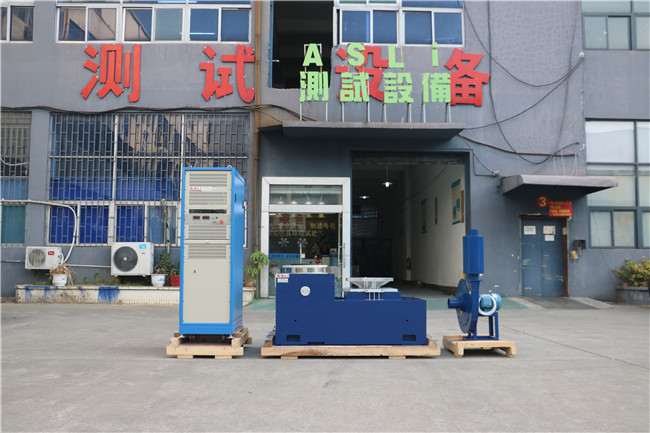

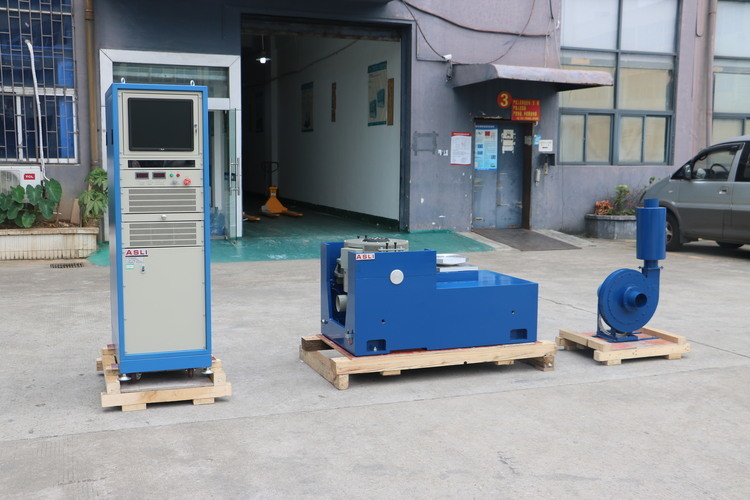

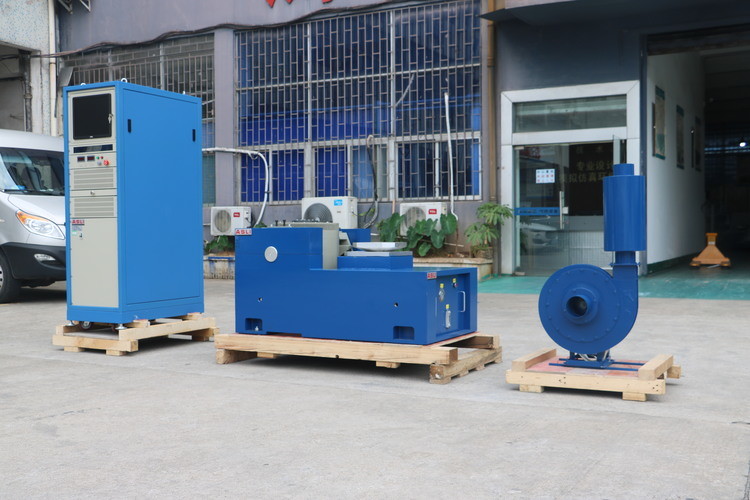

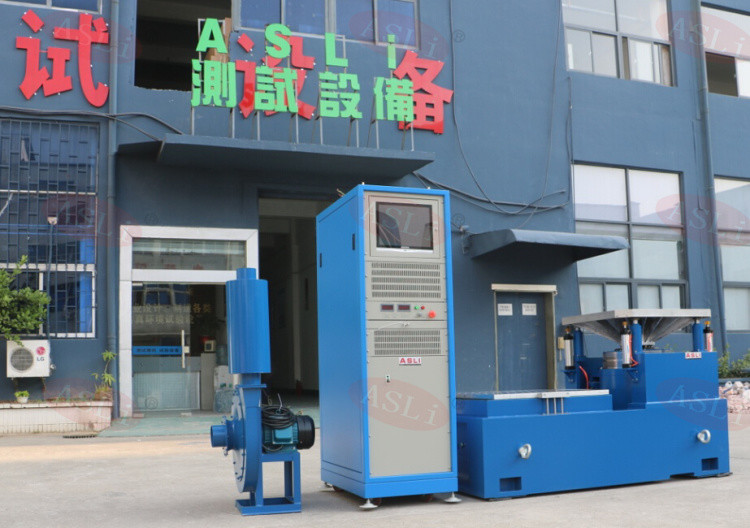

รูปเพื่อแนะนํา:
สินค้าที่เกี่ยวข้อง
หากคุณมีข้อสอบใด ๆ เกี่ยวกับ 2700Hz 6000kgf อุปกรณ์การทดสอบ Electrodynamic Vibration Table ด้วยมาตรฐาน MIL-STD ISTA, กรุณารู้สึกอิสระที่จะติดต่อเรา
