อุปกรณ์ทดสอบการสั่นด้วยคลื่นความถี่แนวนอนแนวตั้งสำหรับการทดสอบความต้านทานการสั่นสะเทือน
Product Details
| แรงสั่นสะเทือน: | 30000N | ทิศทางการสั่นสะเทือน: | แนวตั้งแนวตั้ง |
|---|---|---|---|
| แอปพลิเคชัน: | อะไหล่รถยนต์ | การกระจัด: | 51มม |
| ขนาดตาราง: | 1,000*1,000 มม. | พิมพ์: | ความถี่สูง |
| เน้น |
เครื่องทดสอบแรงสั่นสะเทือนแบบกวาดความถี่ 30000N,เครื่องทดสอบความต้านทานการสั่นสะเทือน 51 มม.,เครื่องทดสอบความต้านทานการสั่นสะเทือนความถี่สูง |
||
Product Description

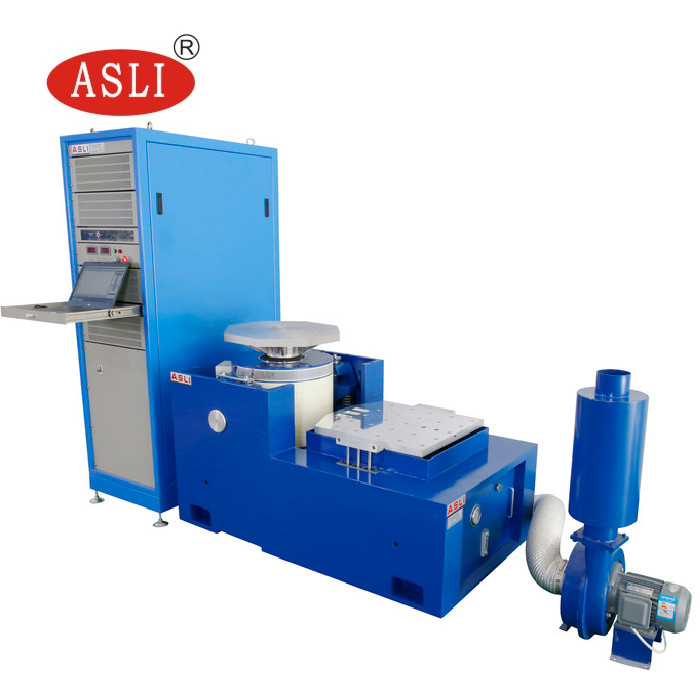

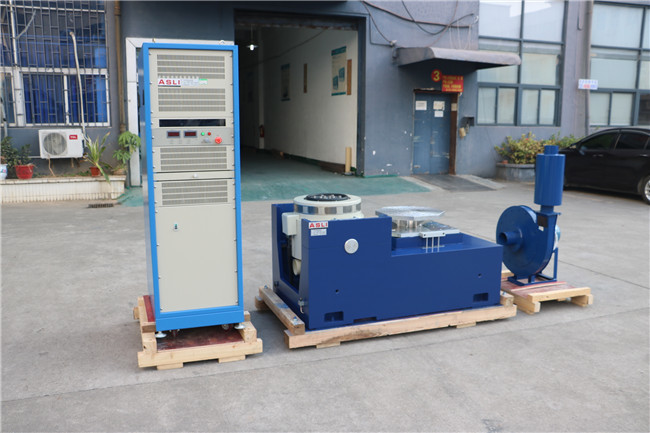

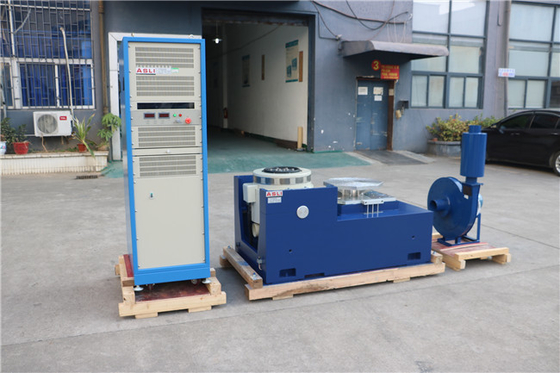

เครื่องทดสอบการสั่นสะเทือนแบบกวาดความถี่แนวตั้งและแนวนอนสำหรับการทดสอบความต้านทานการสั่นสะเทือนมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ ยานยนต์ เครื่องใช้ในบ้าน และอุตสาหกรรมอื่นๆ อุปกรณ์ประเภทนี้ใช้สำหรับการค้นหาข้อผิดพลาดตั้งแต่เนิ่นๆ การจำลองสภาพการทำงานจริง และการทดสอบความแข็งแรงของโครงสร้าง การใช้งานผลิตภัณฑ์มีความหลากหลาย ความกว้างของการใช้งานมีความชัดเจน และผลการทดสอบมีความโดดเด่นและเชื่อถือได้
รองรับคลื่นไซน์, FM, กวาด, ตั้งโปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, ความเร่งสูงสุด, การปรับแอมพลิจูด และการควบคุมเวลา มีการควบคุมด้วยคอมพิวเตอร์แบบเต็มรูปแบบและการทำงานแบบเร่งคงที่/แอมพลิจูดคงที่อย่างง่าย อุปกรณ์ได้รับการทดสอบการทำงานต่อเนื่องโดยไม่หยุดชะงักเป็นเวลา 3 เดือน แสดงให้เห็นถึงประสิทธิภาพที่เสถียรและคุณภาพที่เชื่อถือได้
ดาวน์โหลดแท่นทดสอบการสั่นสะเทือนความถี่สูง ES-30 (PDF)
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s²) | ความเร็วพิกัด (m/s) | การกระจัดพิกัด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ขนาดโต๊ะ | 1000 × 1000 มม. |
| วัสดุ | อลูมิเนียมอัลลอยด์ |
| ความหนา | 40 มม. |
| ความถี่การทำงานสูงสุด | ไซน์ 1000 Hz, สุ่ม 1200 Hz |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ขนาดตัวขยาย | 1000 × 1000 มม. |
| วัสดุ | อลูมิเนียมอัลลอยด์ |
| ความถี่การทำงานสูงสุด | ไซน์ 500 Hz, สุ่ม 1000 Hz |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| กำลังขับสูงสุด | 42 kVA |
| การตอบสนองความถี่ | > 65 dB |
| แรงดันเอาต์พุต | 100 Vrms |
| ประสิทธิภาพการแปลง | > 90% |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| กำลังไฟ | 15 kW |
| ปริมาณลม | 0.66 ลบ.ม./นาที |
| แรงดันลม | 0.08 kgf/cm² |
| เส้นผ่านศูนย์กลางท่อลม | 200 มม. |
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับเครื่องทดสอบการสั่นสะเทือนแบบกวาดความถี่แนวตั้งและแนวนอนสำหรับการทดสอบความต้านทานการสั่นสะเทือน โปรดอย่าลังเลที่จะติดต่อเรา.
Product Highlights
เครื่องทดสอบการสั่นสะเทือน ES-30 ให้แรง 30000N การทดสอบแนวตั้ง/แนวนอน ระยะกระจัด 51 มม. และโต๊ะ 1000x1000 มม. เหมาะสำหรับชิ้นส่วนรถยนต์ อิเล็กทรอนิกส์ และการบินและอวกาศ มีโหมดไซน์ สุ่ม และกวาดพร้อมการควบคุมคอมพิวเตอร์เต็มรูปแบบ มีเสถียรภาพ เชื่อถือได้ และสร้างขึ้นเพื่อการทดสอบความต้านทานแรงสั่นสะเทือนอย่างเข้มงวด
