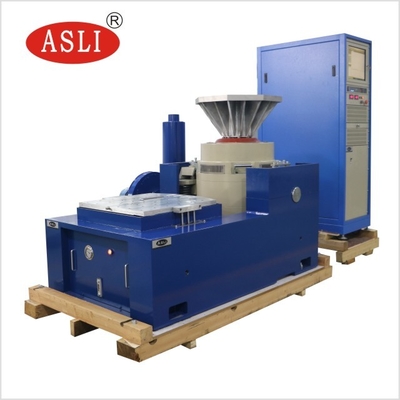

1000kg.F อุปกรณ์ทดสอบตารางการสั่นสะเทือนในแนวตั้งและแนวนอนสำหรับชิ้นส่วนรถยนต์
Product Details
| แรงไซน์: | 6000N | ความเร็ว: | 1.8 ม./วินาที |
|---|---|---|---|
| การย้าย: | 25มม | ความถี่: | 3~3500เฮิร์ต |
| การบรรทุก: | 180กก | การเร่งความเร็ว: | 100 กรัม |
| กระดอง: | 450มม | ขนาดตาราง: | 500x500มม |
| เน้น |
อุปกรณ์ทดสอบตารางการสั่นสะเทือน 1000kg.F,อุปกรณ์ทดสอบตารางการสั่นสะเทือนทางไฟฟ้า,อุปกรณ์ทดสอบการสั่นสะเทือน 1.8m / s |
||
Product Description

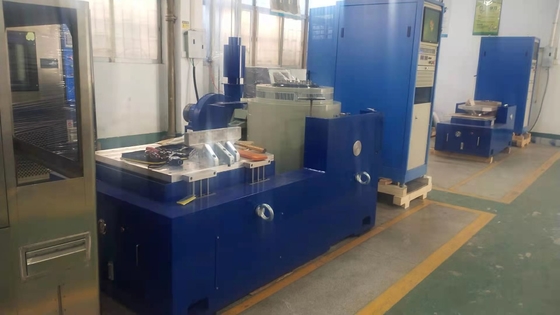

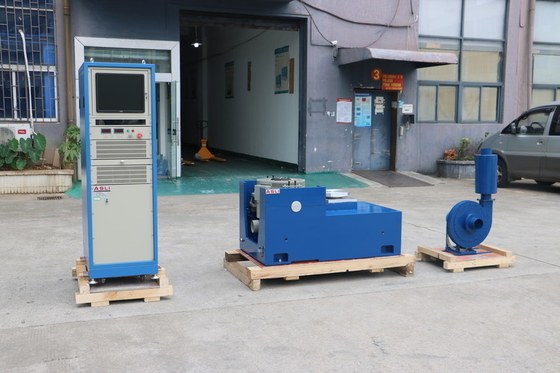

อุปกรณ์ทดสอบการสั่นสะเทือนแบบแนวตั้งและแนวนอน 1000 กก.แรง เป็นระบบสั่นสะเทือนแบบไฟฟ้าที่ออกแบบมาสำหรับการทดสอบแบบสุ่ม, แบบไซน์ และแบบช็อก มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, ยานยนต์ และเครื่องใช้ในครัวเรือน
อุปกรณ์นี้ได้รับการออกแบบมาเพื่อการตรวจจับข้อผิดพลาดตั้งแต่เนิ่นๆ, การจำลองสภาพการทำงานจริง และการทดสอบความแข็งแรงของโครงสร้าง ช่วงการใช้งานที่กว้างและผลการทดสอบที่เชื่อถือได้ทำให้เป็นเครื่องมือที่จำเป็นสำหรับการประกันคุณภาพและการตรวจสอบผลิตภัณฑ์
ระบบรองรับฟังก์ชันคลื่นไซน์, FM, สวีป, โปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, ความเร่งสูงสุด, การปรับแอมพลิจูด และการควบคุมเวลา มีการควบคุมด้วยคอมพิวเตอร์เต็มรูปแบบพร้อมโหมดความเร่งคงที่และแอมพลิจูดคงที่ แต่ละหน่วยจะได้รับการทดสอบการทำงานต่อเนื่องโดยไม่มีข้อผิดพลาดเป็นเวลา 3 เดือน เพื่อให้มั่นใจในประสิทธิภาพที่เสถียรและคุณภาพที่เชื่อถือได้
| รายการ | คำอธิบาย |
|---|---|
| แรงไซน์ | 10000N |
| แรงช็อก | 20000KN |
| ช่วงความถี่ | 5~3000 Hz |
| ระยะกระจัด | 51 มม. |
| ความเร็วสูงสุด | 1.8 ม./วินาที |
| ความเร่งสูงสุด | 981 ม./วินาที² (ไม่รวมโหลด) |
| เส้นผ่านศูนย์กลางอาร์มาเจอร์ | 200 มม. |
| แรงบิดโหลดที่อนุญาต | >300 N•m |
| มวลอาร์มาเจอร์ที่มีประสิทธิภาพ | 6 กก. |
| ความจุโหลดสูงสุด | 100 กก. |
| การรั่วไหลของแม่เหล็ก | ≤1 mT |
| ความถี่แยกการสั่นตามแนวแกน | <3 Hz |
| การยึดโหลด | เม็ดมีดสแตนเลส M8 จำนวน 16 ชิ้น |
| ขนาด (ย×ก×ส) | 850 × 665 × 760 มม. |
| น้ำหนักโดยประมาณ | 990 กก. |
ตารางต่อไปนี้แสดงรุ่นที่มีให้สำหรับแท่นทดสอบการสั่นสะเทือนแบตเตอรี่รถยนต์ EN50604 / IEC62133 / UN38.3 ซึ่งเหมาะสำหรับการทดสอบในห้องปฏิบัติการ
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (ม./วินาที²) | ความเร็วพิกัด (ม./วินาที) | ระยะกระจัดพิกัด (p-p) มม. | โหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

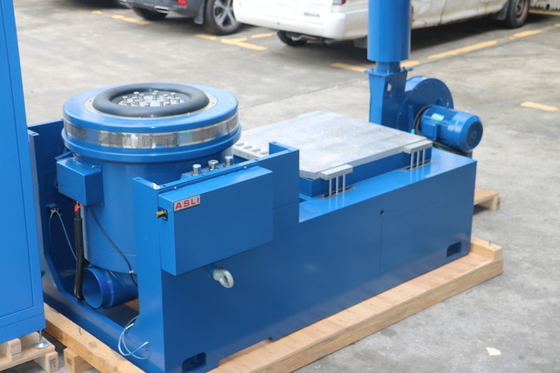

- โครงสร้างวงกลมแบบไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ตามแนวแกนที่สูงขึ้น
- การออกแบบวงจรแม่เหล็กคู่ช่วยให้การรั่วไหลของฟลักซ์แม่เหล็กต่ำ, โครงสร้างกะทัดรัด และการจัดวางที่สมเหตุสมผล
- ตลับลูกปืนลูกกลิ้งก้านโยกพร้อมความแข็งของตัวถังแบบตรงและแบบนำเข้าช่วยให้รับแรงบิดนอกศูนย์กลางได้ดีเยี่ยม
- ฐานรองรับการแยกแบบทรับเบี้ยนสำหรับใช้กับฮอร์โมน, ให้การติดตั้งที่สะดวกและเคลื่อนย้ายได้
- เทคโนโลยีขั้นสูงในระบบเคลื่อนที่ช่วยให้มั่นใจในความน่าเชื่อถือสูงของวงกลมแบบไดนามิก
- การออกแบบท่อลมแบบใหม่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน
- ความแข็งสถิตและความแข็งไดนามิกของลูกบอลขนาดเล็กที่รองรับช่วยเพิ่มความสามารถในการรับน้ำหนักของโต๊ะสั่นสะเทือนและปรับปรุงประสิทธิภาพความถี่ต่ำ
