ห้องทดสอบการสั่นสะเทือน ES-6.pdf

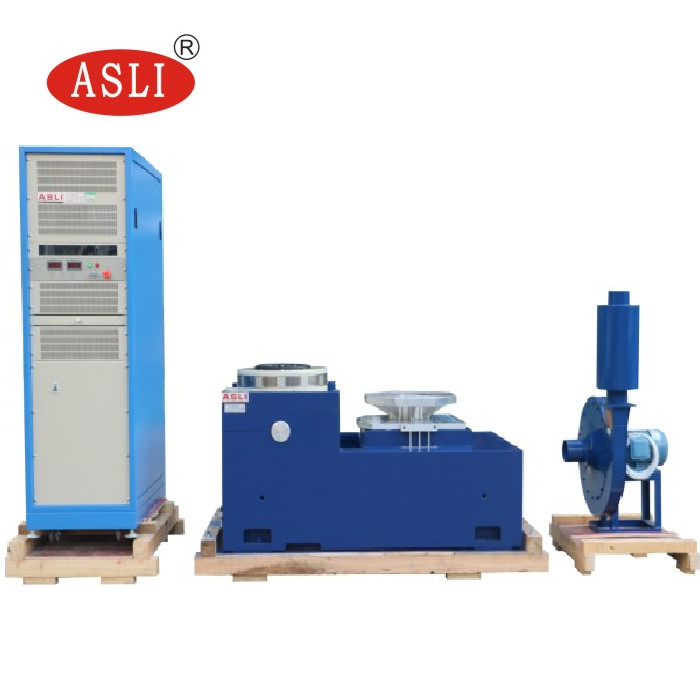

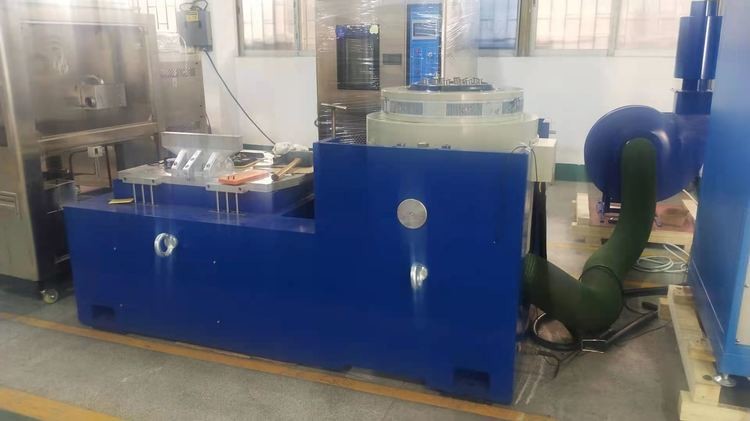

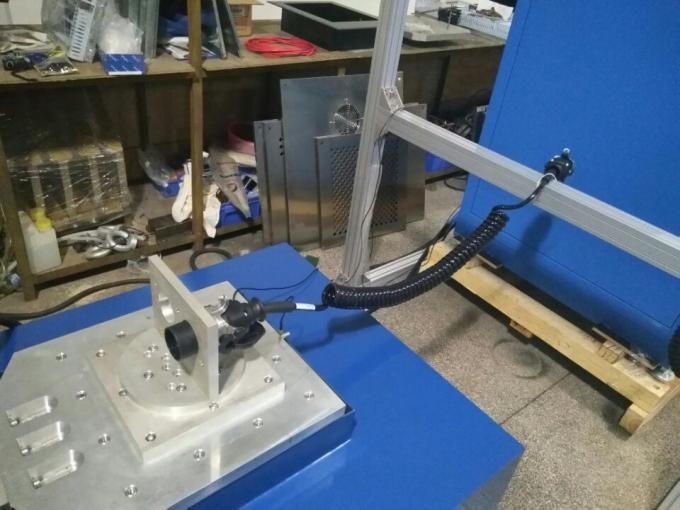

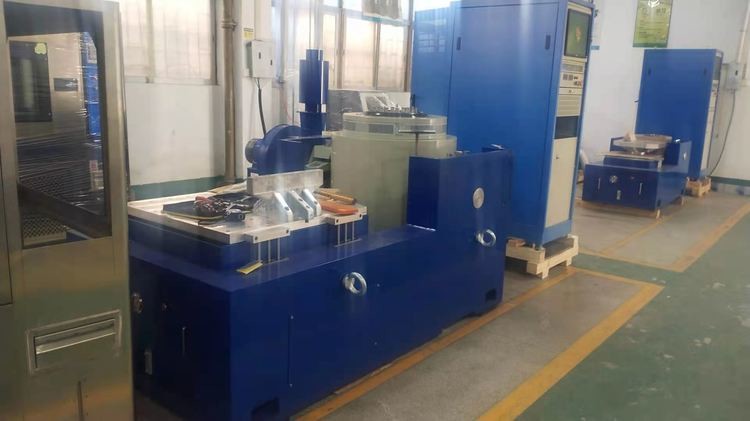

อุปกรณ์ทดสอบเครื่องเขย่าไฟฟ้าด้วยแรงพิกัด 600 กก. ตรงตามมาตรฐาน IEC61373 การทดสอบการสั่นสะเทือน
มาตรฐานที่ใช้บังคับ:
ISTA, GB, GJB, JIS,MIL-STD, DIN, ISO, ASTM, IEC,บี ฯลฯ
การใช้งานที่สำคัญ:
แอปพลิเคชัน
เครื่องปั่นสั่นสะเทือนความถี่สูงนำ 'โครงสร้างวงจรแม่เหล็กคู่' 'วงกลมการกระทำโครงกระดูกที่สร้างขึ้นเอง', 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและเส้นไกด์' 'การแยกรองแหนบ' เทคโนโลยีขั้นสูงและเทคโนโลยีพิเศษขั้นสูงสามารถทำได้ ในการทดสอบการสั่นสะเทือนไซน์แบบสามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ ให้เสร็จสิ้นโดยการทดสอบชีพจรแบบคลาสสิก (ครึ่งไซน์) และสเปกตรัมการตอบสนองการกระแทกใช้กันอย่างแพร่หลายในการป้องกันประเทศ, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, การสื่อสาร, เครื่องใช้ในบ้านและสาขาอื่น ๆ
(1) แรงจัดอันดับ: แรงไซน์ 6000N;แรงสุ่ม 6000N;แรงกระแทก 12000N;
(2) ช่วงความถี่: 5Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, ช็อต
(3) โหมดความถี่กวาด: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4)ความถี่กวาดครั้ง: 1 ถึง 32767
(5) เวลากวาดความถี่: ความถี่คงที่ / 1-3600 นาทีเดียวสามารถแสดงเส้นโค้งความถี่กวาดได้
(6) สูงสุดอัตราเร่ง 1000m/s2(ไม่โหลด)
(7) รับน้ำหนักสูงสุด 180Kg
(8) สูงสุดการกำจัด: 25mm pp (ไม่โหลด), double peak
(9) ระยะการกระแทก: 25 mm
(10)น้ำหนักของขดลวดเคลื่อนที่: 6.5kg
(11)ทิศทางการสั่นสะเทือน: แนวตั้ง
(12) คลื่นสั่นสะเทือน: ไซน์, สุ่ม, ช็อต
(13) เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ230 mm
(14) ขนาดระบบสั่นสะเทือน (มม.): W850xH750xD550mm
(15) น้ำหนักระบบสั่นสะเทือน: 590kg

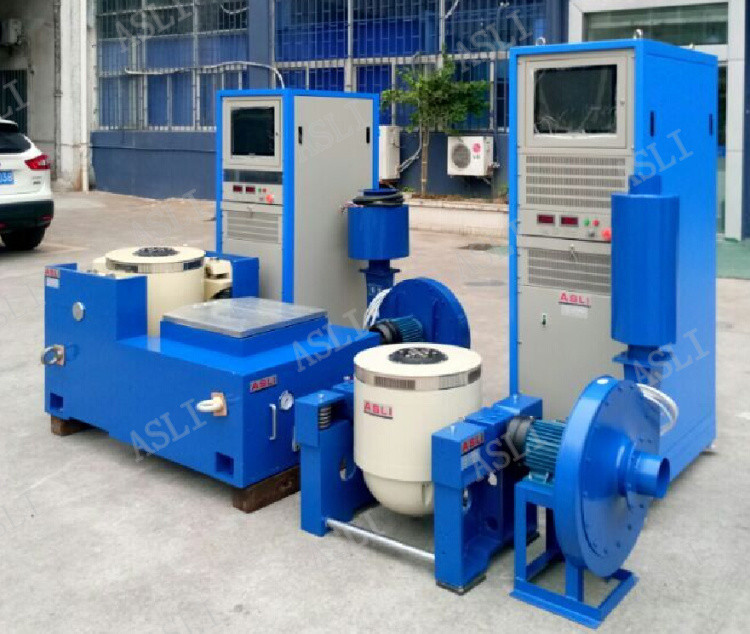

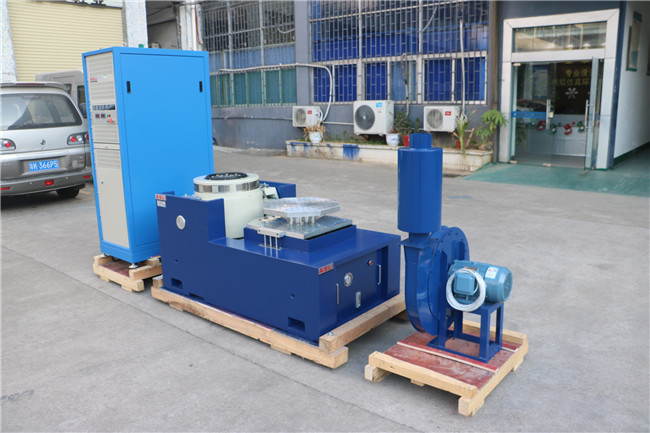

2-2 รายละเอียดส่วนประกอบการสั่นสะเทือน
(1)เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2)ตัวควบคุมการสั่นสะเทือน 1 ชุด
(3)ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4)DA-6 เพาเวอร์แอมป์ 1 ชุด
(5)พลังกระตุ้น 1 ชิ้น
(7)ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(8)ระบบทำความเย็น 1 ชุด
(9)คอมพิวเตอร์อุตสาหกรรม 1 ชุด
พารามิเตอร์ทางเทคนิค:
| ชื่อ | ตารางการสั่นสะเทือนการบรรจุ/เครื่องทดสอบตารางการสั่นสะเทือนสำหรับชิ้นส่วนรถยนต์ | ||||||||
| แบบอย่าง | จัดอันดับไซน์ฟอร์ซ (N) | จัดอันดับแรงสุ่ม (N) | ช่วงความถี่ (Hz) | อัตราเร่ง (m/s2) | จัดอันดับความเร็ว(m/s) | พิกัดการกระจัด (pp)mm | แม็กซ์กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
