vibration test chamber ES-6.pdf
อุปกรณ์ทดสอบเครื่องสั่นแบบไฟฟ้าไดนามิกพร้อมแรงพิกัด 600 กก. ตรงตามมาตรฐาน IEC61373 Vibration Test
มาตรฐานที่เกี่ยวข้อง:
ISTA, GB, GJB, JIS, MIL-STD, DIN, ISO, ASTM, IEC, BS ฯลฯ
การใช้งานหลัก:
การประยุกต์ใช้งาน

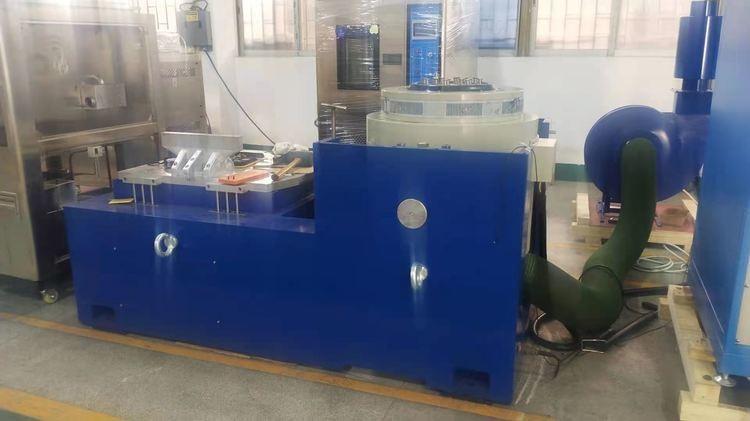

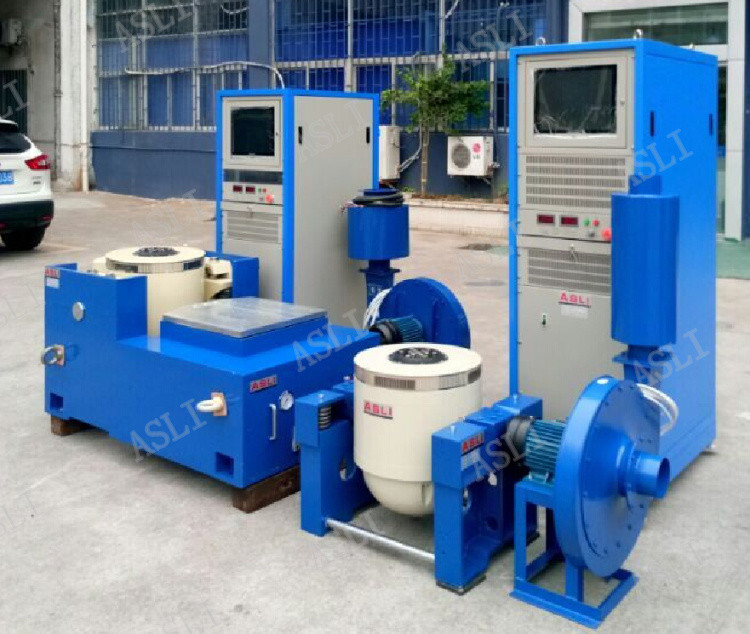

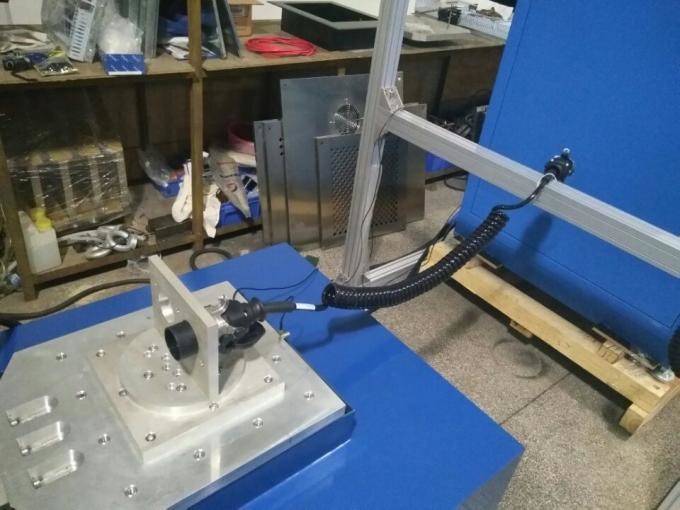

High Frequency Vibration Shaker ใช้ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงกลมการทำงานของโครงกระดูกที่สร้างขึ้นเอง', 'การรองรับทางอากาศ' และ 'ตลับลูกปืนลูกกลิ้งและแนวทางเชิงเส้น', 'การแยกแบบ trunnion' เทคโนโลยีสมัยใหม่ขั้นสูงและเทคโนโลยีพิเศษ สามารถทำได้ในการทดสอบการสั่นสะเทือนแบบไซนูซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ เพื่อให้เสร็จสิ้นโดยพัลส์คลาสสิก (ครึ่งไซน์) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
(1) แรงพิกัด: แรงไซน์ 6000N; แรงสุ่ม 6000N; แรงกระแทก 12000N;
(2) ช่วงความถี่: 5Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
(5) เวลาในการกวาดความถี่: ความถี่คงที่/ครั้งเดียว 1-3600 นาที สามารถแสดงเส้นโค้งการกวาดความถี่ได้
(6) Max. Acceleration 1000m/s2 (ไม่มีโหลด)
(7) Max Load 180Kg
(8) Max. Displacement: 25mm p-p (ไม่มีโหลด), double peak
(9) Impact Displacement: 25 mm
(10) Weight of Moving Coil: 6.5kg
(11) Vibration Directions: แนวตั้ง
(12) Vibration Wave: ไซน์, สุ่ม, แรงกระแทก
(13) Diameter of the Moving Coil: Φ230 mm
(14) Vibration System Dimension(mm): W850xH750xD550mm
(15) Vibration System weight: 590kg

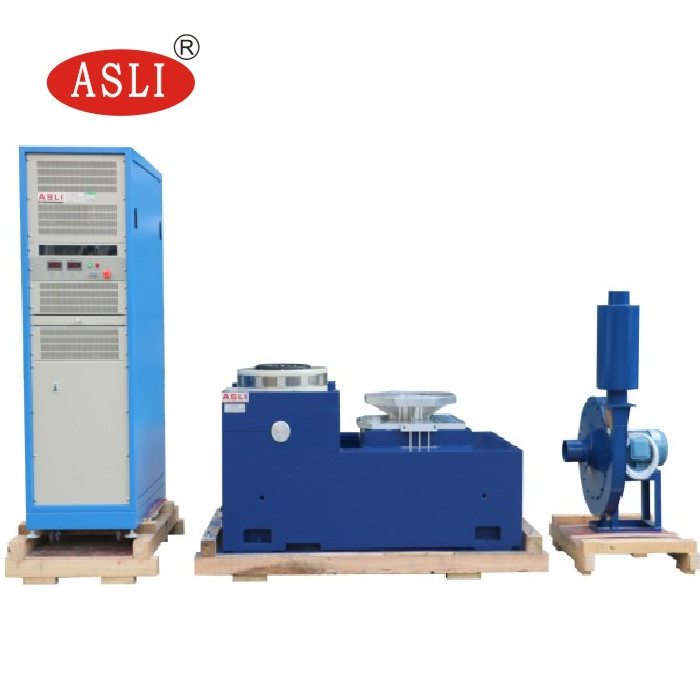

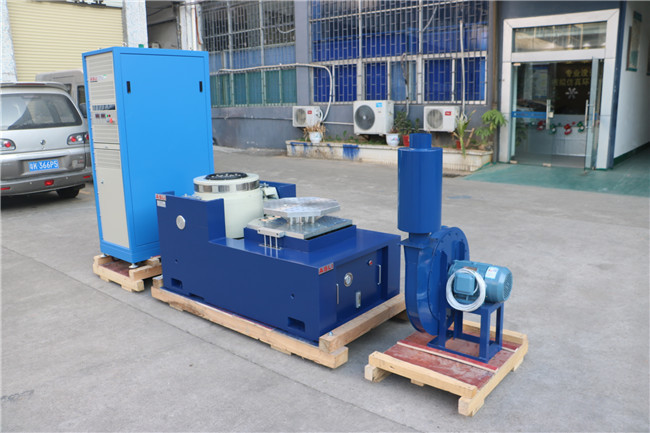

2-2 รายละเอียดส่วนประกอบการสั่นสะเทือน
(1) Vibration Generator 1 ชุด
(2) Vibration Controller 1 ชุด
(3) Communication Connection Chamber 1 ชุด
(4) DA-6 Power Amplifier 1 ชุด
(5) Excitation Power 1 pc
(7) Driver Software 1 ชุด
(8) Cooling System 1 ชุด
(9) Industrial Computer 1 ชุด
พารามิเตอร์ทางเทคนิค:
| ชื่อ | Packing Vibration Table/Vibration Table Tester for Auto Parts | ||||||||
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s2) | ความเร็วพิกัด(m/s) | การกระจัดพิกัด (p-p)mm | Max. Loading (Kg) | moving coil (Kg) | Dimension of Moving coil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
