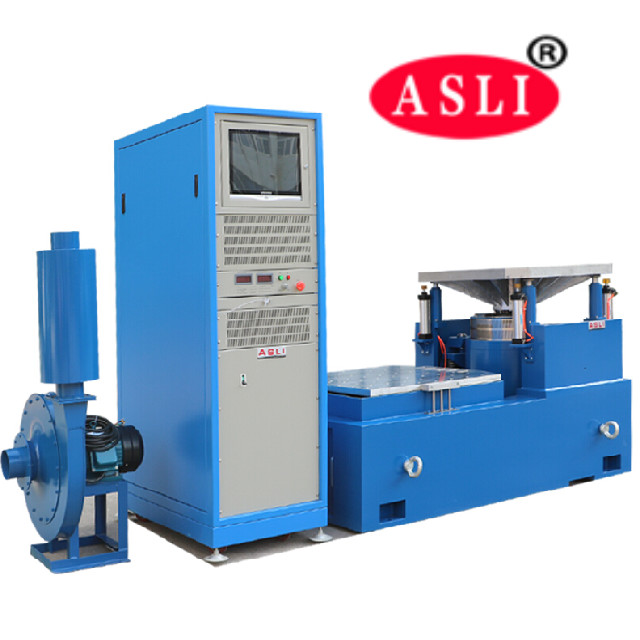

อุปกรณ์ทดสอบสั่นสะเทือนไฟฟ้าแม่เหล็กความถี่สูง สําหรับชิ้นส่วนอิเล็กทรอนิกส์
การ ทดสอบ การ สั่นสะเทือน คือ อะไร?
ผลิตภัณฑ์ถูกส่งไปทั่วโลกในฐานะประจําวันในบรรจุภัณฑ์และคอนเทนเนอร์การขนส่ง. ยานพาหนะ, เรือ, หรือเครื่องบินอาจขนส่งพวกเขา, แต่ในทุกรูปแบบ, พวกเขาถูกเผชิญกับการสั่นสะเทือน.การทดสอบการสั่นสะเทือนมักจะใช้เป็นเครื่องมือควบคุมคุณภาพในการเผยแพร่ผลิตภัณฑ์ต่อการสั่นสะเทือนก่อนการส่งผลลัพธ์สามารถนําไปใช้ในการออกแบบสินค้าและบรรจุภัณฑ์เพื่อลดความเสียหายจากการสั่นและกระโดดกระโดด การทดสอบการสั่นสะเทือนยังใช้ในการติดตามสนามของปั๊มและมอเตอร์
ดาวน์โหลดเอกสารเพื่อเก็บ -- คลิกที่นี่ ----→อุปกรณ์ทดสอบการสั่น ES-20.pdf
อุปกรณ์ทดสอบสั่นสะเทือนไฟฟ้าแม่เหล็กความถี่สูง สําหรับชิ้นส่วนอิเล็กทรอนิกส์ ปริมาตรทางเทคนิค:
| รุ่น |
Sine เรต ความแรง (N) |
เรตแบบสุ่ม ความแรง (N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
การย้ายที่ระบุ (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |

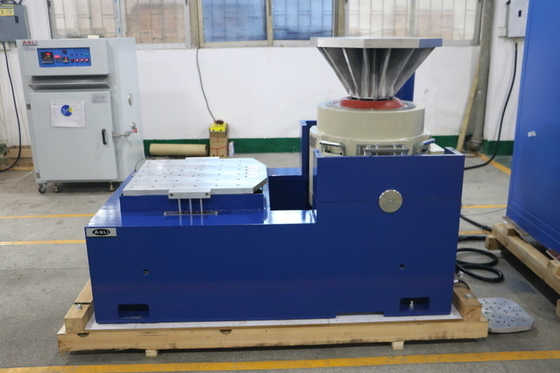

ปริมาตรเทคนิคของเครื่องขยายแนวราบ:
| รุ่น | ขนาดของเตียง (มม.) | ระยะความถี่ (Hz) | น้ําหนักของชิ้นส่วนเคลื่อนที่ (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
ปริมาตรเทคนิคของเครื่องขยายตั้ง:
| รุ่น | น้ําหนัก (kg) | ความถี่สูงสุด (Hz) | ขนาดของเตียง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
กติกาหลายรูปแบบ
สายไซน์,สุ่ม,การค้นหาและการพักอาศัย รูปแบบการชนและการจําลองถนน
ความสามารถในการบรรทุกแรง
กระเป๋าอากาศกลางภาระมีความแข็งแรงแบบสแตตติกสูง ความแข็งแรงแบบไดนามิคน้อย ความสามารถในการแบกตัวที่แข็งแกร่ง และมีผลที่ดีเมื่ออัมพลิทูดเปลี่ยน
การควบคุมการแทรกแซง
การกระแทกกระแสการออกแบบแม่เหล็กคู่และสนามแม่เหล็กถูกแก้ไขอย่างเท่าเทียมกันเพื่อการขัดแย้งวงจรควบคุมสนามแม่เหล็กแรง
นอกจากเครื่องทดสอบการสั่นสะเทือน, ระดับสินค้าของเรายังครอบคลุม:
(1) ซีรี่ย์การทดสอบอุณหภูมิ/ความชื้น: ห้องทดสอบความชื้นอุณหภูมิ, ห้องทดสอบความมั่นคงในการเดิน, ห้องทดสอบการกระแทกทางความร้อนห้องทดสอบ UV อุณหภูมิ ความชื้น, รัมป์อัตราอุณหภูมิห้อง.
(2) ซีรี่ย์การทดสอบการแก่:อุณหภูมิสูงเตาอบ, เตาอบแห้งด้วยความว่าง, ห้องทดสอบการแก่ตัวด้วยการอากาศ, ห้องทดสอบการแก่ตัวด้วยน้ําหอม, ห้องทดสอบโอโซน, การเผาไหม้ในอุปกรณ์ทดสอบ
(3) การจําลองสภาพอากาศtซีรี่ย์: ห้องทดสอบน้ําฝน, ห้องทดสอบฝุ่น, ห้องทดสอบการแก่ตัวของหลอด Xenon, ห้องทดสอบความทนทาน UVber
(4) ซีรี่ย์การทดสอบกล: เครื่องทดสอบสั่น เครื่องทดสอบตกเครื่องทดสอบกระแทก เครื่องทดสอบแรงกระแทกทางกลในการเร่งเป็นต้น
