RTCA DO-160 (( EUROCAE ED-14) ระบบสั่นสะเทือนอิเล็กทรอนามิก ระบบการทดสอบการสั่นสะเทือน
คําอธิบาย การใช้งาน:
RTCA DO-160 (( EUROCAE ED-14) ระบบสั่นสะเทือนอิเล็กทรอนามิก ระบบการทดสอบการสั่นสะเทือนใช้ในสถานศึกษา วิจัย และห้องปฏิบัติการdoped โครงสร้างวงจรแม่เหล็กคู่วงกลมการกระทํากระดูกที่สร้างเอง การสนับสนุนในอากาศและหมุนม้วนและการนําเส้นtrunnion isolation เทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษ, สามารถทําสําเร็จใน X,Y,Z สามแกนการทดสอบสั่นสะเทือน sinusoidal และการทดสอบสั่นสะเทือนสุ่มแบนด์กว้างการทดสอบสเปคตรัมการตอบสนองต่อแรงเต้นและแรงกระแทกผลิตภัณฑ์เหล่านี้ถูกใช้อย่างแพร่หลายในด้านการป้องกันชาติ อาวุธ การบิน การบินอากาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่น ๆ
| รูปแบบ: ES-3 | |
|---|---|
| การผลักดัน sinus | 300 กิโลกรัม |
| การผลักดันแบบสุ่ม | 300 กิโลกรัม |
| ความแรงกระแทก | 600kgf |
| ระยะความถี่ | 2 ~ 2500Hz |
| การย้ายถิ่นต่อเนื่อง | 25 มม. |
| ผลของการย้ายถิ่น | 25 มม. |
| ความเร็วสูงสุด | 1.8m/s |
| ความเร่งสูงสุด | 981m/s2 |
| กว้างโค้ลเคลื่อนที่ | Φ150 มม. |
| ปล่อยให้กระแสแปลก | > 196N.m |
| จุดเชื่อมต่อภาระ | 6 piont |
| น้ําหนักเท่ากันของชิ้นส่วนเคลื่อนที่ | 3 กิโลกรัม |
| ขนาดสกรูของโต๊ะทํางาน (มาตรฐาน) | M8 |
| ตารางการจัดวางสกรู (กว้าง, ขอบเขต) | 8 บน Φ100mm,8 บน Φ200mm |
| ความถี่ของการแยกแกน | <3Hz |
| ความจุสูงสุด | 120 กิโลกรัม |
| การรั่วไหลของแม่เหล็ก | < 1 mT |
| ขนาด (ไม่รวมบรรจุ) ((L×W×H) | 730mm × 550mm × 650mm |
| โต๊ะสั่นแรง น้ําหนัก | 450 กก. |
RTCA DO-160 (( EUROCAE ED-14) ระบบสั่นสะเทือนอิเล็กทรอนามิก ระบบการทดสอบการสั่นสะเทือนลักษณะ:
1กระดูกวงกลมแบบไดนามิก ที่ออกแบบดี มีความถี่ระดับสูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง สถาปัติดําแน่นและมีเหตุผล
3. Rocker Rod roller bearing ตรงและนําเข้าoriented ประกอบร่างกายความเหนียว orientation ความจุภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น
7. ความแข็งแรงสแตตติก ความแข็งแรงไดนามิกของพาราบอลลูนขนาดเล็ก, เพิ่มความสามารถการรับรองของตารางสั่น, ปรับปรุงการทํางานความถี่ต่ํา

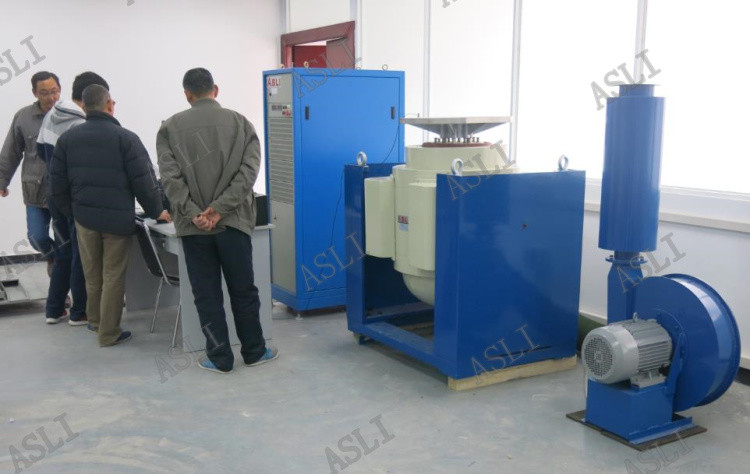

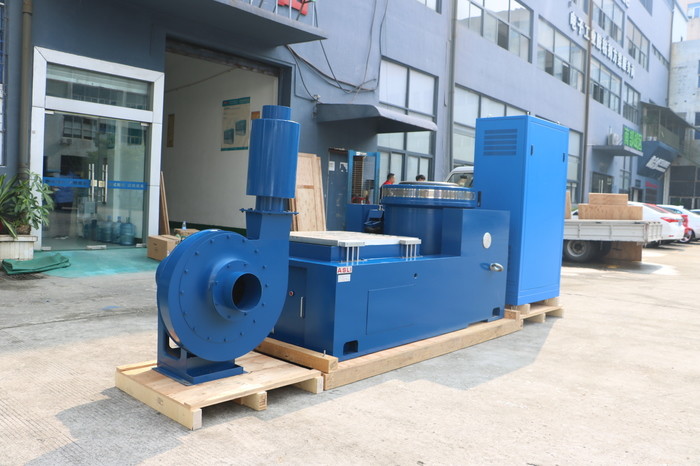

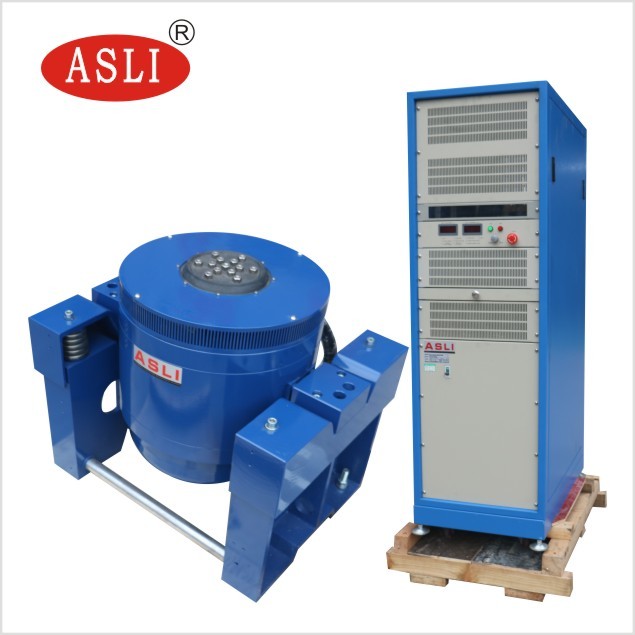

การประกอบของRTCA DO-160 (( EUROCAE ED-14) ระบบสั่นสะเทือนอิเล็กทรอนามิก ระบบการทดสอบการสั่นสะเทือน
เตียงทดสอบสั่น เสริมพลังงาน พัดลมเย็น โต๊ะสลิสต์ เครื่องขยายตั้ง

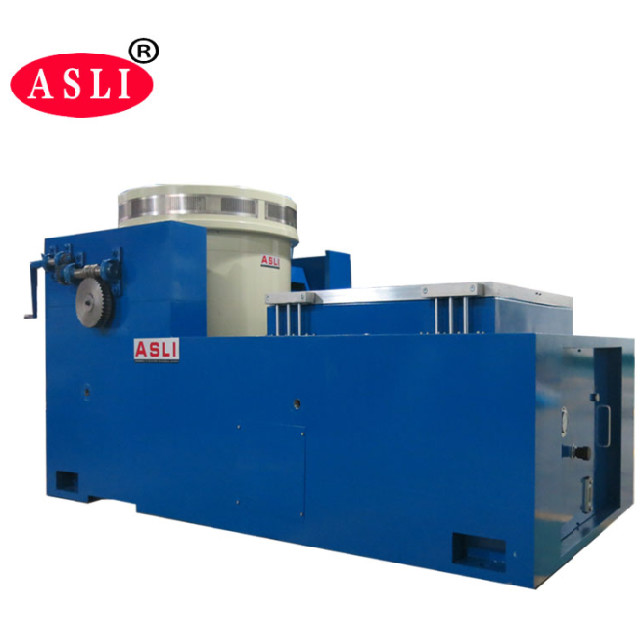

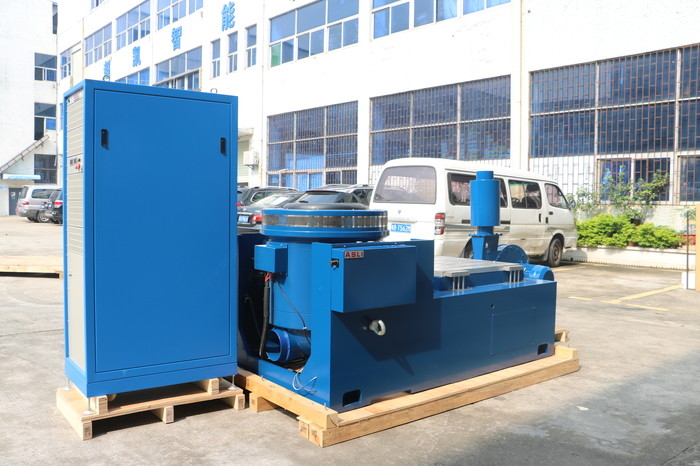

ลักษณะของสแตนด์แนวราบ:
ภายในเบนจ์บรรทุกขนาดเล็กเพื่อทําความเร่งสูงขึ้นและความถี่ในการทํางาน, เพื่อปรับปรุงความสามารถในการบรรทุกและการทํางานของเบนจ์เครื่องจักรทั้ง.
เบนจ์แนวราบและ เบนจ์สั่นสั่น เป็นชนิดอินทิกรัล มีโครงสร้างที่สมบูรณ์แบบ สะดวกสบายในการติดตั้งและปรับ
เส้นทางความดันสแตติก รูปทรง V มีความสามารถในการทนต่อความชันและความทนต่อการบกพร่อง
ปั๊มน้ํามันที่ติดตั้ง โครงสร้างดีและใช้งานง่าย
ลักษณะของเตียงขยายตั้ง:
VT เซ็นทรัลตั้งขยายเบนจ์และ clamps ระบุ, ความแม่นยําคํานวณ, การออกแบบละเอียด, เพื่อให้แน่ใจว่าลูกค้าได้รับผลงานที่ดีที่สุดตามความสมบูรณ์แบบ
