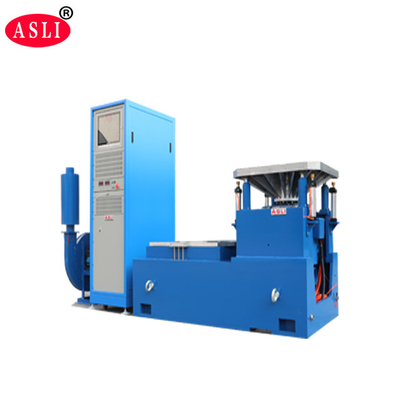

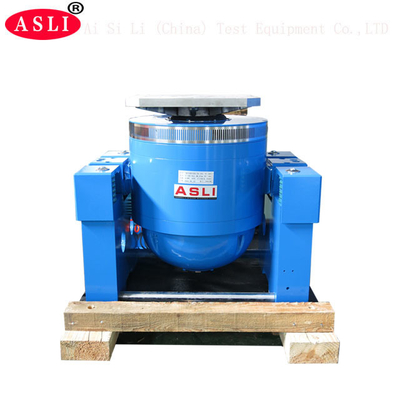

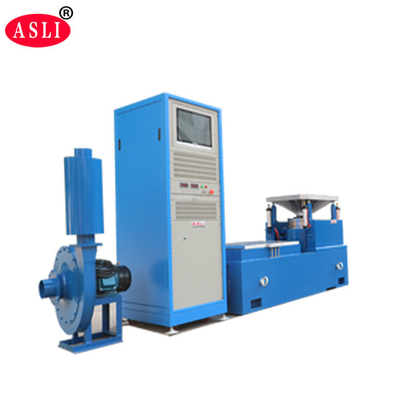

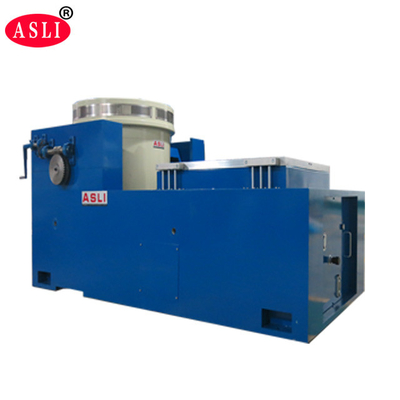

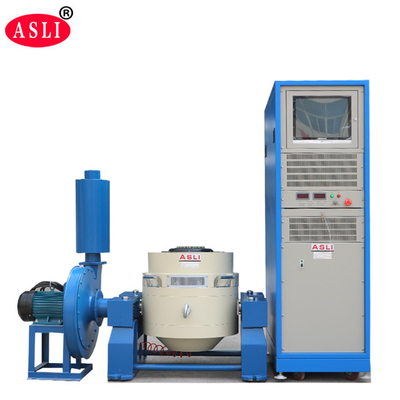

25KW 380V 50Hz ระบบเครื่องสั่นสะเทือนแบบสั่นสะเทือนด้วยไฟฟ้าสำหรับการทดสอบการสั่นสะเทือน
พารามิเตอร์ทางเทคนิคของทั้งระบบ
1. รุ่น: ES-1 ES-2 ES-3...ES-350
2. พิกัดแรงไซน์ (N): 1,000 ถึง 3500000
3. จัดอันดับแรงสุ่ม (N): 1,000 ถึง 3500000
4. ช่วงความถี่ (HZ): 3 ถึง 3500
5. อัตราเร่งสูงสุด (m/s2): 400 ถึง 1,000
6. ความเร็วสูงสุด (m/s): 1.2 ถึง 1.8
7. พิกัดการเคลื่อนที่ (pp, mm) 25 ถึง 51
8. Max.Loading (กก.): 70 ถึง 4500
9. ขดลวดเคลื่อนที่ (กก.): 2.5 ถึง 300
10. ขนาดขดลวดเคลื่อนที่ (มม.): 150 ถึง 870
คุณสมบัติขาตั้งแนวนอน:
ภายในแท่นโหลดขนาดเล็กเพื่อให้ทราบถึงความเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพของแท่นเครื่องจักรทั้งหมด
ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นแบบรวมที่มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับเปลี่ยน
รางแรงดันคงที่ รูปตัว V มีความสามารถในการทนต่อความลาดชันและทนต่อการโหลดอคติ
ปั้มน้ำมันในตัว โครงสร้างดี และใช้งานง่าย
| แบบอย่าง | ขนาดม้านั่ง (มม.) | ช่วงความถี่ (เฮิร์ตซ์) | น้ำหนักชิ้นส่วนที่เคลื่อนไหว (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1,000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-ล.000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1,000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1,000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1,000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1,000 5-1500 5-2000 |
57.7 76.9 86.5 |
| แอลที 1010 | 1,000× 1,000×30 1,000× 1,000×40 1,000× 1,000×50 |
5-1,000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
คุณสมบัติม้านั่งขยายแนวตั้ง:
VT ม้านั่งขยายแนวตั้งและที่หนีบที่ระบุ คำนวณอย่างแม่นยำ ออกแบบอย่างประณีต เพื่อให้มั่นใจว่าลูกค้าได้รับประสิทธิภาพที่ดีที่สุดตามความสมบูรณ์แบบ
| แบบอย่าง | น้ำหนัก (กิโลกรัม) | สูงสุดความถี่ (เฮิร์ตซ์) | ขนาดม้านั่ง |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| วีที500 | 25 | 1500 | Φ500 |
| วีที600 | 35 | 1,000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1,000×1,000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (ม้านั่งกลม) | 220 | 350 | Φ1200 |
