แอปพลิเคชัน

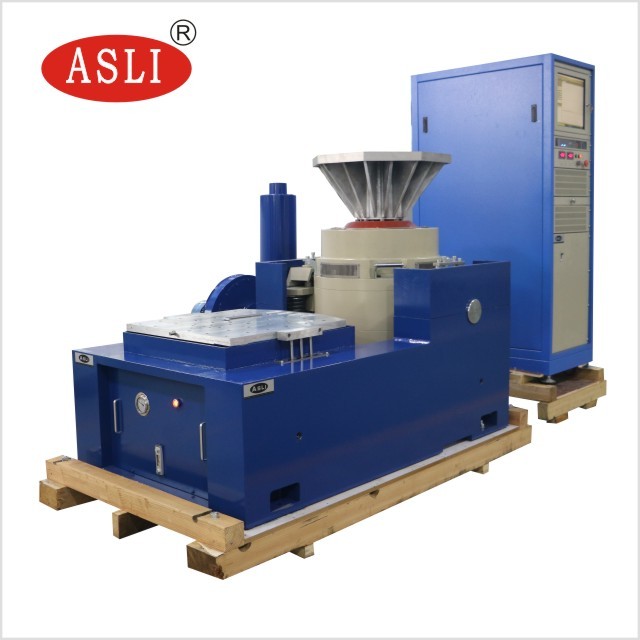

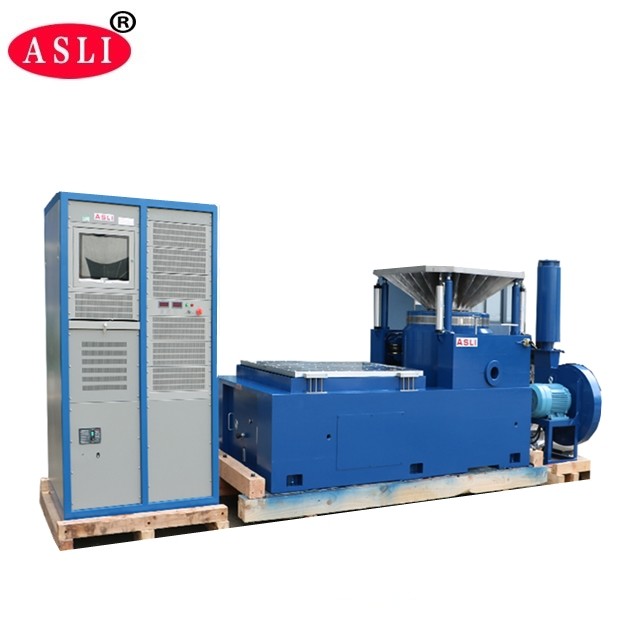

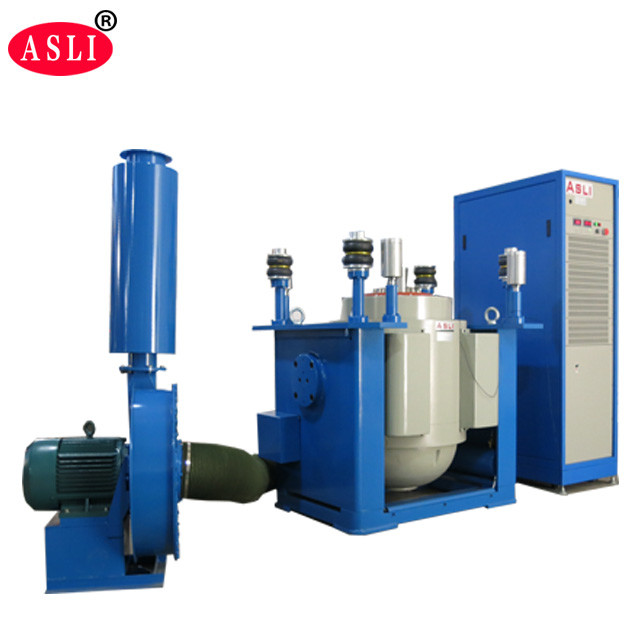

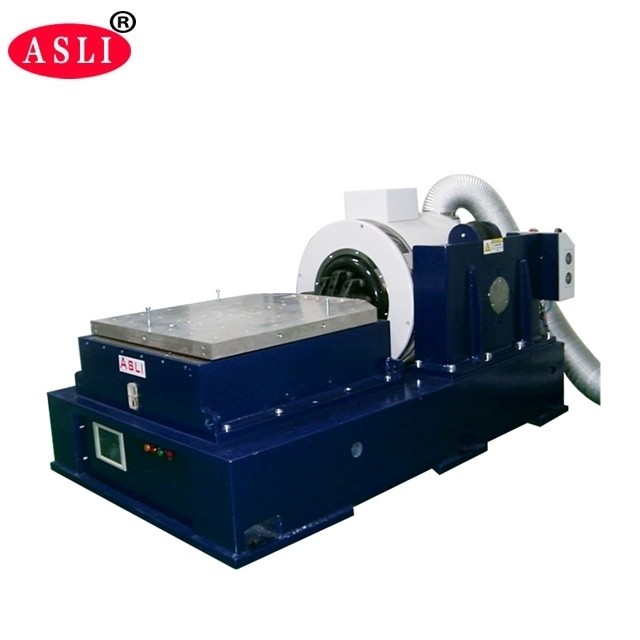

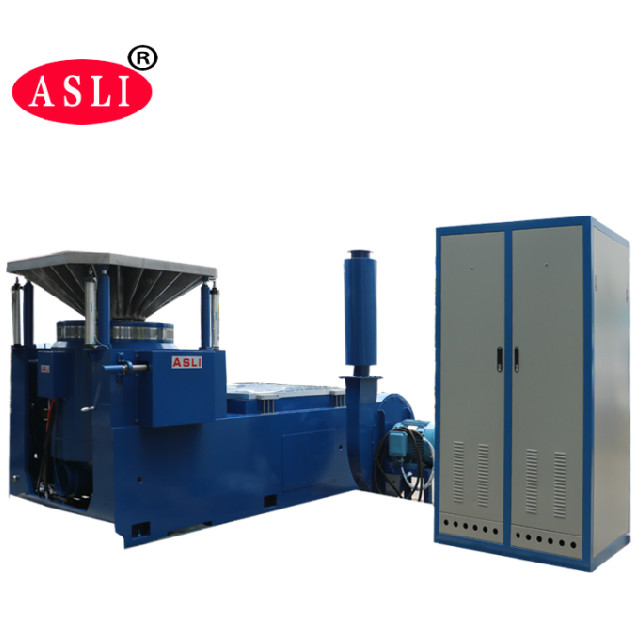

เครื่องสั่นสะเทือนความถี่สูงนำ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงกลมการกระทำโครงกระดูกที่สร้างขึ้นเอง', 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและคำแนะนำเชิงเส้น', 'การแยกแหนบ' เทคโนโลยีสมัยใหม่ขั้นสูงและเทคโนโลยีพิเศษ สามารถทำได้ ในการทดสอบการสั่นสะเทือนไซนูซอยด์แบบสามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ ซึ่งจะแล้วเสร็จโดยการทดสอบพัลส์แบบคลาสสิก (ฮาล์ฟไซน์) และสเปกตรัมการตอบสนองต่อการกระแทกมันใช้กันอย่างแพร่หลายในการป้องกันประเทศ, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, การสื่อสาร, เครื่องใช้ในบ้านและสาขาอื่น ๆ
(1) แรงพิกัด: แรงไซน์ 6000N;แรงสุ่ม 6000N;แรงกระแทก 12000N;
(2) ช่วงความถี่: 5Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, ช็อต
(3) โหมดความถี่กวาด: เชิงเส้น ลอการิทึม กวาดไปมา ความถี่คงที่
(4) ความถี่กวาด: 1 ถึง 32767
(5) เวลากวาดความถี่: ความถี่คงที่ / 1-3600 นาทีเดียวสามารถแสดงเส้นโค้งความถี่กวาดได้
(6) สูงสุดอัตราเร่ง 1,000 ม./วินาที2(ไม่โหลด)
(7) รับน้ำหนักสูงสุด 180กก
(8) สูงสุดปริมาตรกระบอกสูบ: 25 มม. pp (ไม่โหลด), พีคคู่
(9) ระยะการกระแทก: 25 มม
(10) น้ำหนักคอยล์เคลื่อนที่: 6.5กก
(11) ทิศทางการสั่นสะเทือน: แนวตั้ง
(12) คลื่นสั่นสะเทือน: ไซน์, สุ่ม, ช็อต
(13) เส้นผ่านศูนย์กลางของคอยล์เคลื่อนที่: Φ230 มม
(14) ขนาดระบบสั่นสะเทือน (มม.): W850xH750xD550mm
(15) น้ำหนักระบบสั่นสะเทือน: 590กก
2-2 รายละเอียดส่วนประกอบการสั่นสะเทือน
(1) เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2) เครื่องควบคุมการสั่นสะเทือน 1 ชุด
(3) ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4) เพาเวอร์แอมป์ DA-6 จำนวน 1 ชุด
(5) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(7) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(8) ระบบทำความเย็น 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
พารามิเตอร์ทางเทคนิค:
| ชื่อ | ตารางการสั่นสะเทือนการบรรจุ / เครื่องทดสอบตารางการสั่นสะเทือนสำหรับชิ้นส่วนรถยนต์ | ||||||||
| แบบอย่าง | พิกัดแรงไซน์ (N) | จัดอันดับแรงสุ่ม (N) | ช่วงความถี่ (เฮิร์ตซ์) | อัตราเร่งสูงสุด (m/s2) | ความเร็วสูงสุด(m/s) | พิกัดการเคลื่อนที่ (pp)มม | สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
| อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| อีเอส-6เอ | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5ล | 450 | 40 | Φ450 |
| อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| อีเอส-50 | 50,000 | 50,000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
| อีเอส-100 | 100000 | 100000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
