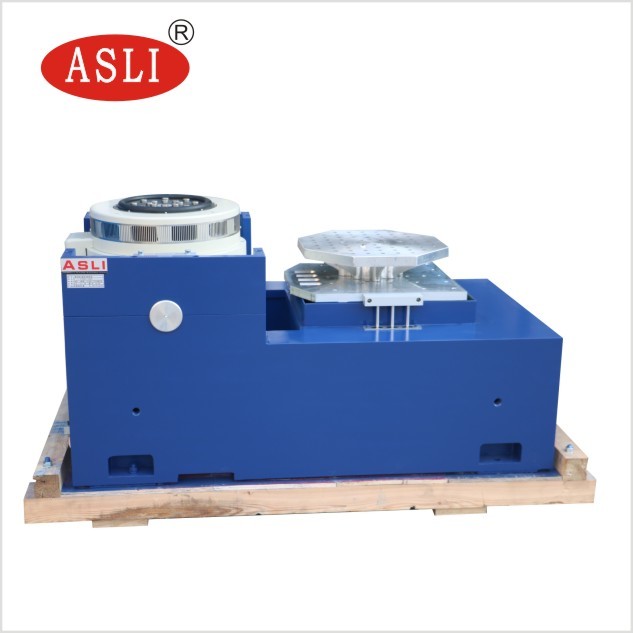

เครื่องทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกสามมิติแบบครบวงจรสำหรับห้องปฏิบัติการ
การประยุกต์ใช้งาน
เครื่องเขย่าสั่นสะเทือนความถี่สูงนำเอา 'โครงสร้างวงจรแม่เหล็กคู่', 'วงแหวนขับเคลื่อนโครงสร้างแบบสร้างตัวเอง', 'ระบบรองรับทางอากาศ' และ 'ตลับลูกปืนเม็ดกลมพร้อมรางนำทางเชิงเส้น', เทคโนโลยีสมัยใหม่ขั้นสูง 'ระบบแยกการสั่นสะเทือนแบบทรันเนียน' และเทคโนโลยีพิเศษมาใช้งาน สามารถทำการทดสอบการสั่นสะเทือนแบบไซน์และแบบสุ่มย่านความถี่กว้างในสามแกน X, Y, Z ตลอดจนการทดสอบพัลส์แบบคลาสสิก (ฮาล์ฟไซน์) และการทดสอบสเปกตรัมตอบสนองต่อแรงกระแทกได้ โดยถูกนำไปใช้งานอย่างแพร่หลายในด้านการป้องกันประเทศ อาวุธ การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า โทรคมนาคม เครื่องใช้ในบ้าน และสาขาอื่นๆ
(1) แรงที่กำหนด: แรงไซน์ 10000N; แรงสุ่ม 10000N; แรงกระแทก 20000N;
(2) ช่วงความถี่: 3Hz ถึง 3000Hz, ความถี่คงที่, สวีปไปกลับ, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดการสวีปความถี่: เชิงเส้น, ลอการิทึม, สวีปไปกลับ, ความถี่คงที่
(4) จำนวนครั้งในการสวีปความถี่: 1 ถึง 32767
(5) เวลาในการสวีปความถี่: ความถี่คงที่/เดี่ยว 1-3600 นาที, สามารถแสดงเส้นโค้งการสวีปความถี่ได้
(6) ความเร่งสูงสุด 1000m/s2 (ไม่มีโหลด)
(7) ความเร็วสูงสุด: 1.8/s
(8) การกระจัดสูงสุด: 51mmp-p (ไม่มีโหลด), ยอดคู่
(9) การกระจัดจากการกระแทก: 51 มม.
(10) น้ำหนักของขดลวดเคลื่อนที่: 14 กก.
(12) คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, กระแทก
(13) เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่: Φ240 มม.
(14) ขนาดของระบบสั่นสะเทือน: ก1060xส750xล845 มม.
(15) น้ำหนักของระบบสั่นสะเทือน: 960 กก.

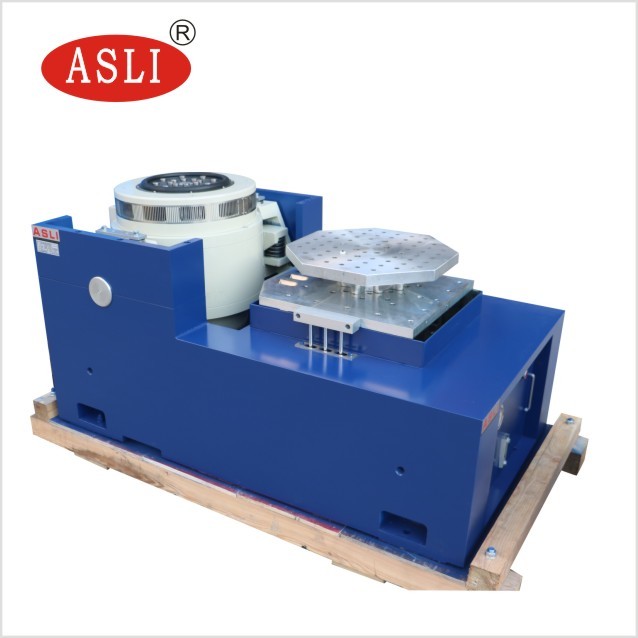

(16) ตัวขยายแนวตั้งขนาด 600 มม.*600 มม. และโต๊ะเลื่อนแนวนอนขนาด 600*600 มม.
พารามิเตอร์ทางเทคนิค:
| ชื่อ | โต๊ะทดสอบการสั่นสะเทือนของบรรจุภัณฑ์/เครื่องทดสอบโต๊ะสั่นสะเทือนสำหรับชิ้นส่วนยานยนต์ | ||||||||
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | ความเร่งที่กำหนด (m/s2) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดของขดลวดเคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

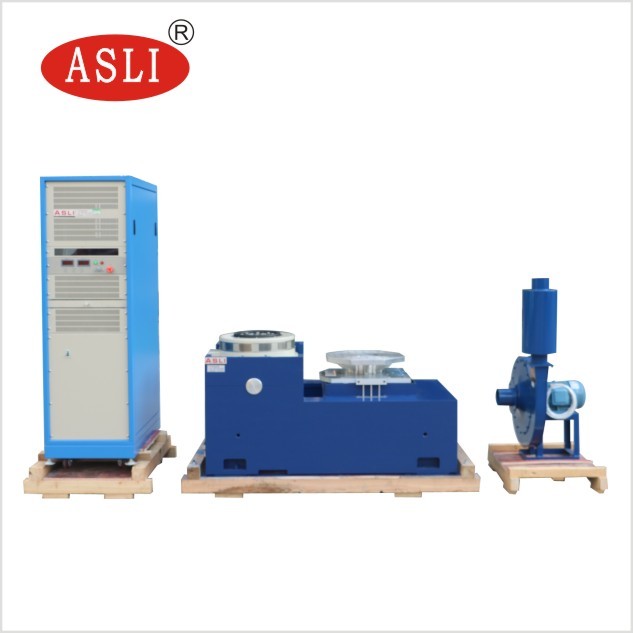

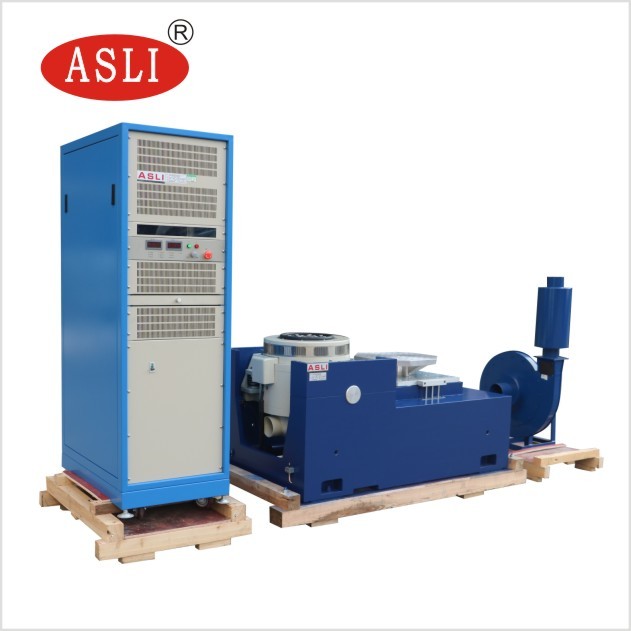

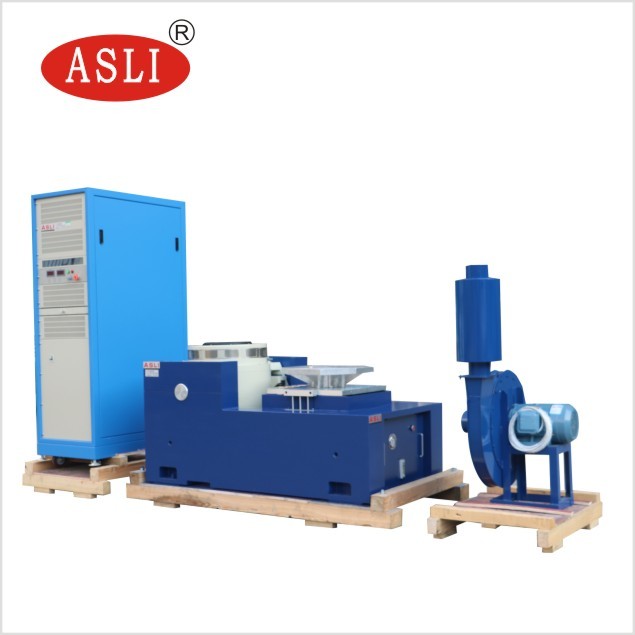

(1) เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2) ตัวควบคุมการสั่นสะเทือน 1 ชุด
(3) ตู้เชื่อมต่อการสื่อสาร 1 ชุด
(4) เครื่องขยายกำลัง DA-10 1 ชุด
(5) แหล่งจ่ายไฟกระตุ้น 1 เครื่อง
(7) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(8) ระบบระบายความร้อน 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
(10) เครื่องพิมพ์สี 1 ชุด (อุปกรณ์เสริม)
(11) เซนเซอร์วัดความเร่ง (รวมสายสัญญาณเอาต์พุต) 1 ชิ้น
(12) ฟิกซ์เจอร์ยึดชิ้นงานสั่นสะเทือน 1 ชุด (อุปกรณ์เสริม ตามตัวอย่างทดสอบ
ตัวควบคุมการสั่นสะเทือนแบบดิจิทัล
ตัวควบคุมการสั่นสะเทือนเป็นการออกแบบล่าสุดโดยบริษัทของเรา
ซึ่งนำสถาปัตยกรรมระบบกระจายศูนย์ขั้นสูงระดับสากล
มาใช้ และแกนหลักคือโปรเซสเซอร์ความเร็วสูง
แบบทศนิยมลอยตัว 32 บิต ซีรีส์ TMS320 ล่าสุดของบริษัท TI
รายงานผลการทดสอบจะถูกสร้างขึ้นโดยอัตโนมัติในรูปแบบ
Word ในระหว่างหรือหลังจากการทดสอบ
สามารถแก้ไขรายงานผลการทดสอบ แล้วสร้างขึ้น
โดยอัตโนมัติหรือสร้างด้วยตนเอง
