การ ทดสอบ การ สั่นสะเทือน คือ อะไร?
ผลิตภัณฑ์ถูกส่งไปทั่วโลกในฐานะประจําวันในบรรจุภัณฑ์และคอนเทนเนอร์การขนส่ง. ยานพาหนะ, เรือ, หรือเครื่องบินอาจขนส่งพวกเขา, แต่ในทุกรูปแบบ, พวกเขาถูกเผชิญกับการสั่นสะเทือน.การทดสอบการสั่นสะเทือนมักจะใช้เป็นเครื่องมือควบคุมคุณภาพในการเผยแพร่ผลิตภัณฑ์ต่อการสั่นสะเทือนก่อนการส่งผลลัพธ์สามารถนําไปใช้ในการออกแบบสินค้าและบรรจุภัณฑ์เพื่อลดความเสียหายจากการสั่นและกระโดดกระโดด การทดสอบการสั่นสะเทือนยังใช้ในการติดตามสนามของปั๊มและมอเตอร์
ดาวน์โหลดเอกสารเพื่อเก็บ -- คลิกที่นี่ --→อุปกรณ์ทดสอบการสั่น ES-10.pdf
เครื่องสั่นสะเทือนไฟฟ้าดินามิกสําหรับ ISTA การทดสอบการจําลองการขนส่งพัสดุ
ความต้องการในการทดสอบ:
1. IEC62133
2. UL1642
3. UN383
4. GB31241
5.ISTA
ลักษณะ:
1การตั้งค่า: เมนูภาษาจีนและภาษาอังกฤษ การทํางานของคอมพิวเตอร์ การใช้ระบบการติดตามและควบคุมที่เชี่ยวชาญ
2.ฟังก์ชันการแสดง: การแสดงเส้นโค้งการทดสอบแบบไดนามิค, หลาย Dan, จํานวนข้อมูล
3. เครื่องบันทึกเส้นโค้ง:บันทึกข้อมูลการทดสอบในเวลาจริง, ข้อมูลการทดสอบโดยอัตโนมัติ, ผลการทดสอบสามารถเก็บ, พิมพ์
ปริมาตรเทคนิคหลัก
| del |
Sine เรต พลัง(N) |
เรตแบบสุ่ม พลัง(N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
เรต หนาการจัดตั้ง (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
ประโยชน์ของผู้ใช้
* สามารถติดตั้งง่ายโดยผู้ใช้
* อินเตอร์เฟซผู้ใช้งาน: จอสัมผัส LCD สําหรับโหมดท้องถิ่นและ pc-windows (ผ่าน ethernet) สําหรับโหมดทางไกล
* โหมดท้องถิ่น: เริ่มการทดสอบอย่างรวดเร็ว
* รูปแบบทางไกล: การปฏิบัติงานทั้งหมดของระบบ รวมถึงการกําหนดการทดสอบและการเก็บรายละเอียดการทดสอบในโมสตาร์ การควบคุมการทดสอบ การตรวจสอบข้อมูลการทดสอบและเอกสาร
โต๊ะเครื่องสั่นสะเทือน ผู้ผลิตใช้โครงสร้างวงจรแม่เหล็กคู่ วงกลมการทํางานกระดูกที่สร้างเอง การสนับสนุนทางอากาศและหมุนม้วนและการนําทางเชิงเส้นtrunnion isolation เทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษ, สามารถทําสําเร็จใน X,Y,Z สามแกนการทดสอบสั่นสะเทือน sinusoidal และการทดสอบสั่นสะเทือนสุ่มแบนด์กว้างการทดสอบสเปคตรัมการตอบสนองต่อแรงเต้นและแรงกระแทก.
1 การออกแบบอย่างรอบคอบของกระดูกโค้ลเคลื่อนที่, มีความถี่เสียงแกนลําดับแรกที่สูงกว่า.
2 แอร์มาร์ทช์เบา ความแข็งแรงสูง ความถี่ 4500 Hz
3 คอมพิวเตอร์เชื่อมต่อการควบคุมสาย, ขนของทันที.
4 แสดงแผนภูมิการควบคุม
5 การออกแบบความต้านทานต่ําและการทํางานสูง ประสิทธิภาพสูง ค่าใช้จ่ายต่ํา
6 ความน่าเชื่อถือสูง ความผิดพลาดน้อย

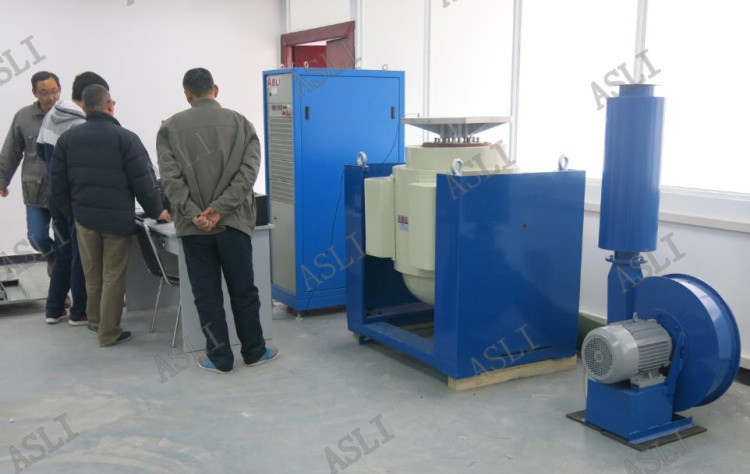

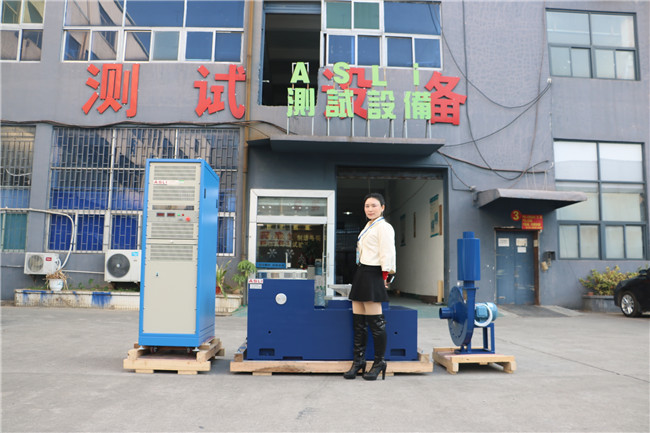

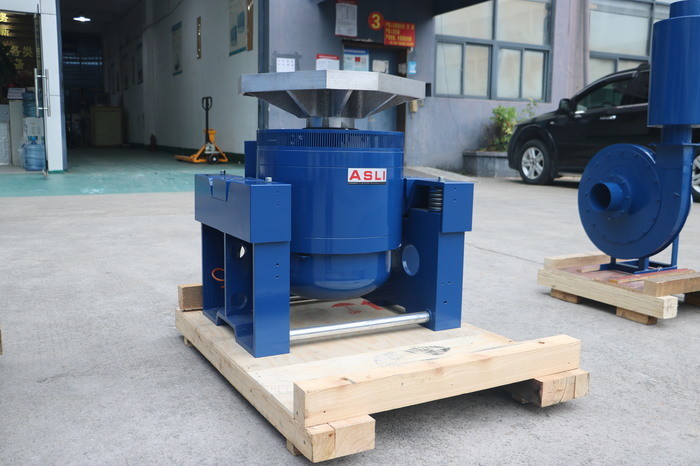

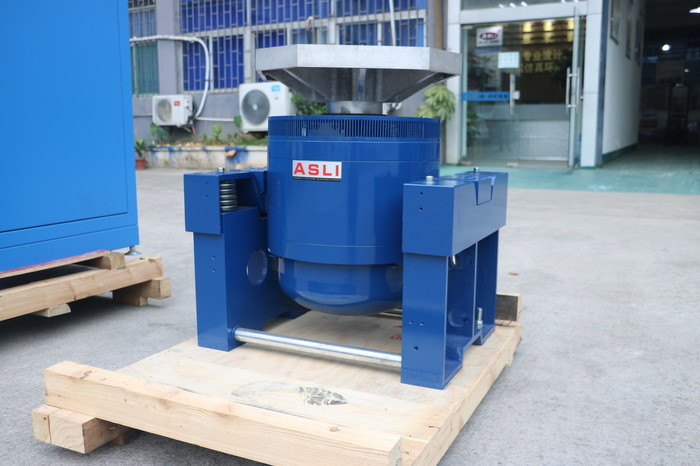

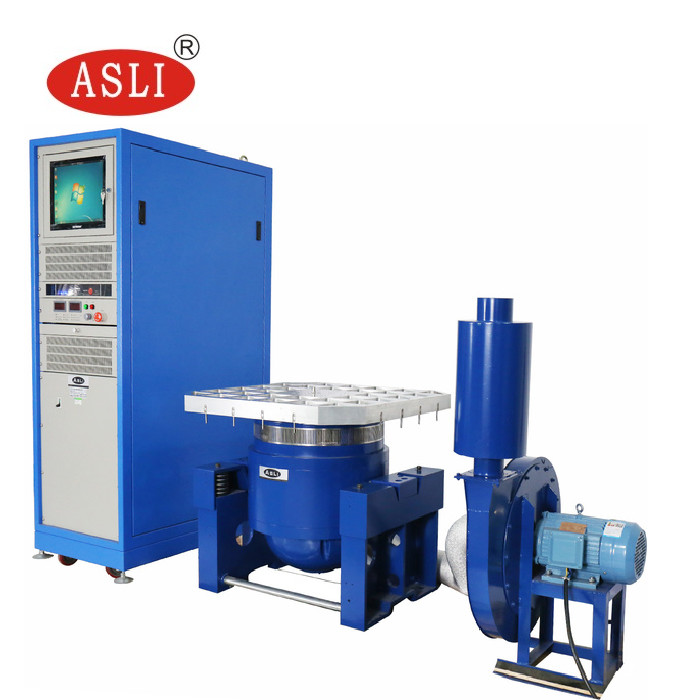

รูปเพื่อแนะนํา:
