ดาวน์โหลดเอกสารเพื่อเก็บ -- คลิกที่นี่ ----→อุปกรณ์ทดสอบสั่น ES-6.pdf

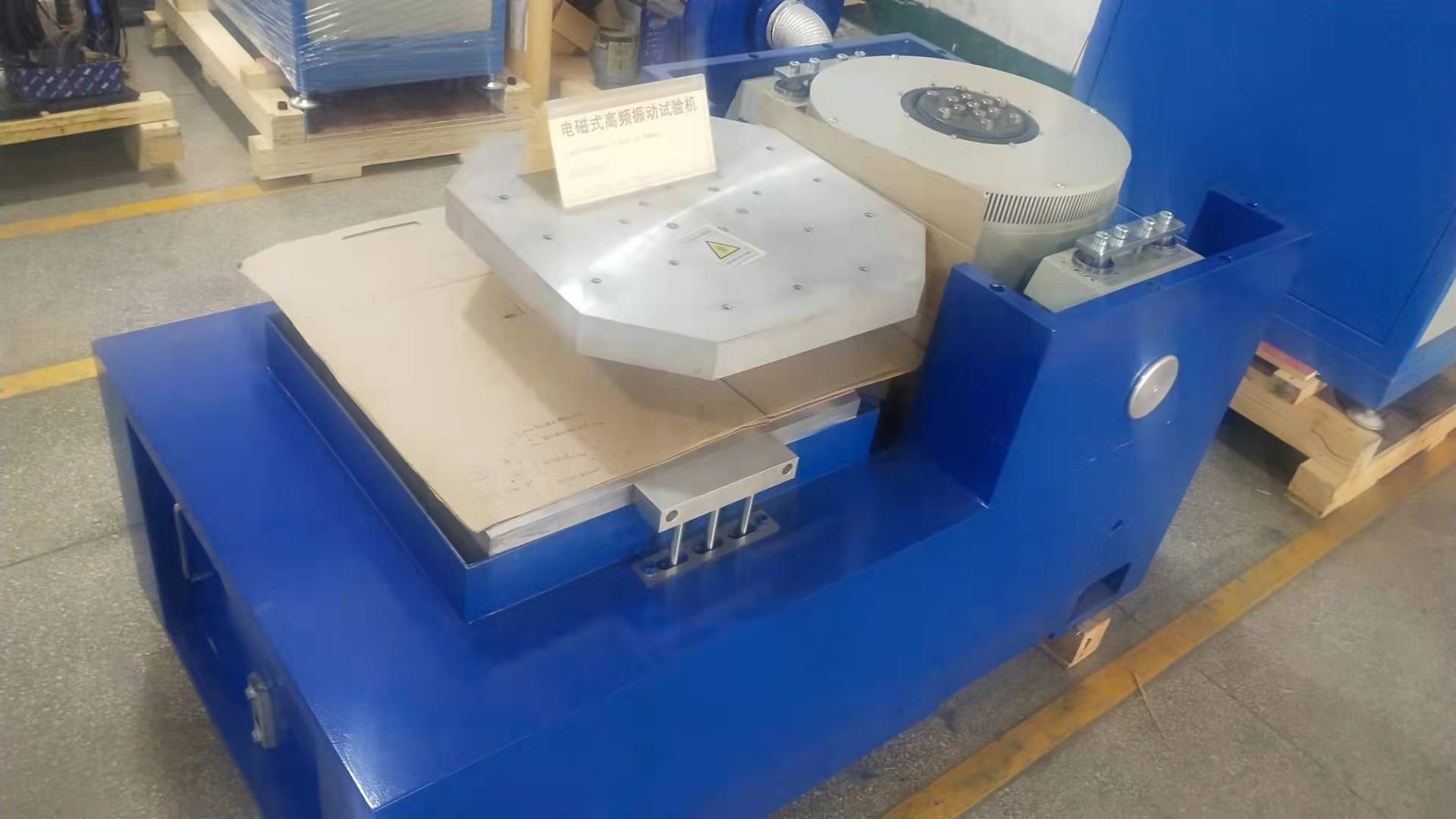

เครื่องทดสอบเครื่องสั่นสะเทือนอิเล็กทรอนิกส์แบบตั้งและแนวราบความถี่สูง

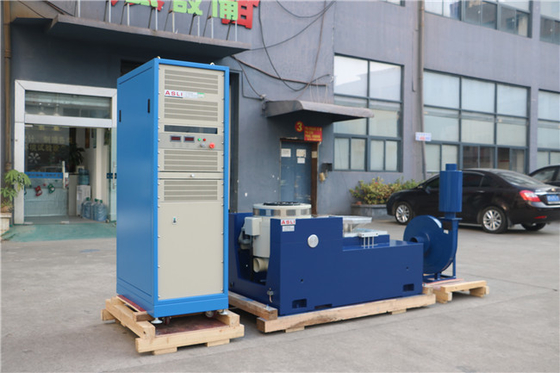

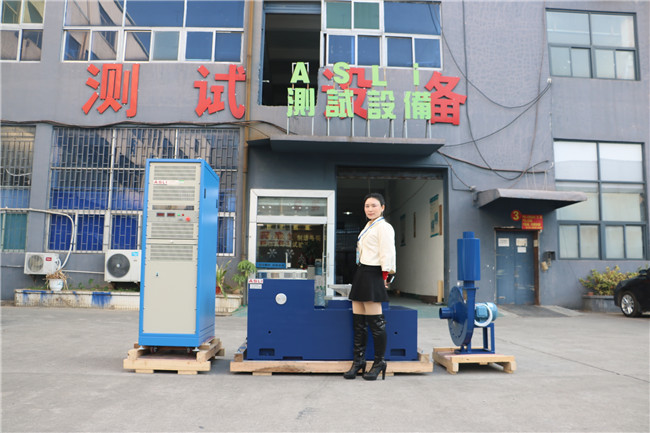

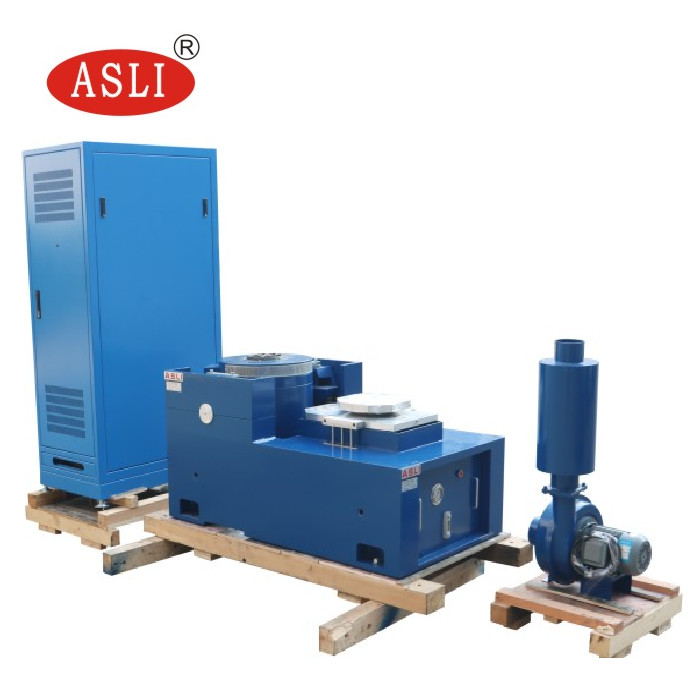

องค์ประกอบของระบบทดสอบ
1เครื่องผลิตสั่นสะเทือนระดับขอบหนึ่งชิ้น
2ตารางขยายตั้ง
3- พัดลมเย็นด้วยเครื่องปิดเสียง
4เครื่องขยายพลังงานสลับดิจิตอล
5อุปกรณ์วัดการควบคุมสั่นหลายฟังก์ชัน
รายละเอียด
| ชื่อ | เครื่องทดสอบเครื่องสั่นสะเทือนอิเล็กทรอนิกส์แบบตั้งและแนวราบความถี่สูง | ||||||||
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | ความเร็วเฉพาะ (m/s) | ความยืดหยุ่น (p-p) mm | ความจุสูงสุด (kg) | สายโค้ลเคลื่อนที่ (Kg) | ขนาดของสอยเคลื่อน (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
