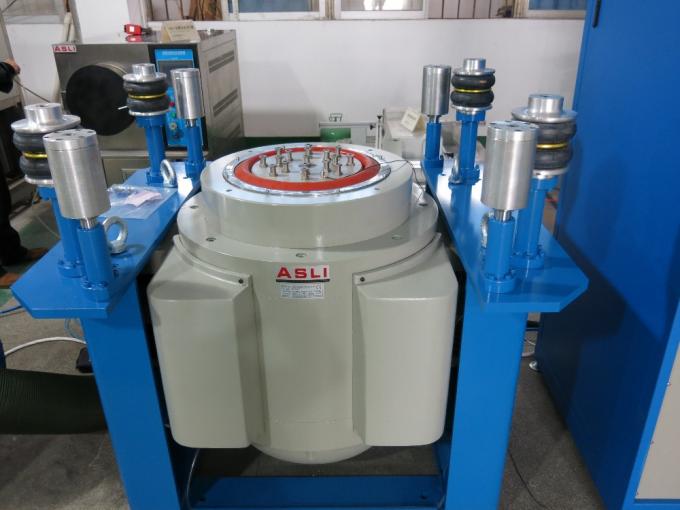

MIL-STD-810F โต๊ะเครื่องสั่นสะเทือนไฟฟ้าดินามิกความถี่สูง
การใช้งานของเครื่องสั่นสะเทือนไฟฟ้า:
เราเป็นผู้ผลิตของเครื่องทดสอบสั่นระดับความถี่สูง วงการผลิตภัณฑ์, ยึด "โครงสร้างวงจรแม่เหล็กคู่""การสนับสนุนในอากาศ" และ "หมุนม้วนและการนําทางเชิงเส้น", 'การแยก trunnion ผ่านเทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษ, สามารถทําสําเร็จใน X,Y,Z สามแกนจะเติมโดยคลาสสิค (ครึ่ง - ซีนส์, ทราเปซอยด์, ไฟฟันเจาะคลื่น) การทดสอบกระแสเสียงและการตอบสนองการกระแทก ผลิตภัณฑ์เหล่านี้ถูกใช้อย่างแพร่หลายในด้านการป้องกันชาติ, อาวุธ, การบิน, ท้องอากาศ, การสื่อสาร, อิเล็กทรอนิกส์,อุปกรณ์ไฟฟ้าการสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
ปริมาตรเทคนิคของเครื่องทดสอบสั่น
| รุ่น |
Sine เรต พลัง(N) |
เรตแบบสุ่ม พลัง(N) |
ความถี่ ระยะ (Hz) |
ความเร็วเฉพาะ (m/s)2) | ความเร็วเฉพาะ (m/s) |
เรต หนาการจัดตั้ง (p-p) มม |
ความจุสูงสุด (kg) | สายโค้งเคลื่อน ((Kg) |
ขนาดของ สายโค้ลเคลื่อน ((มม) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

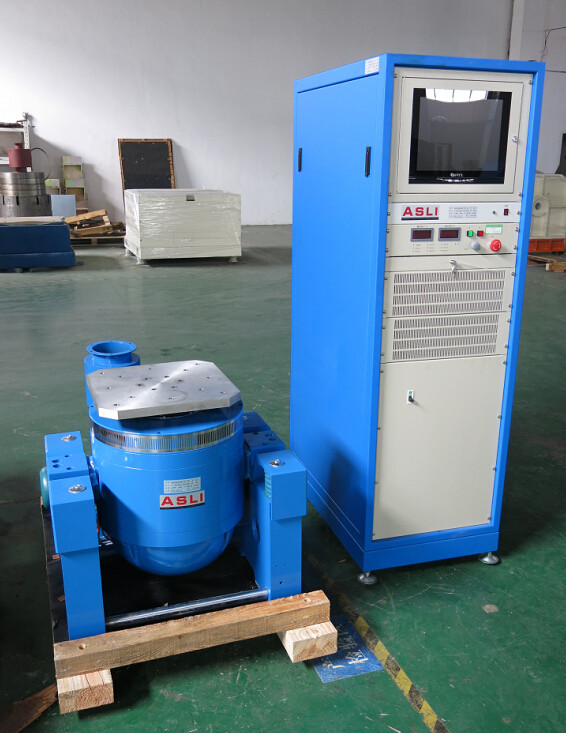

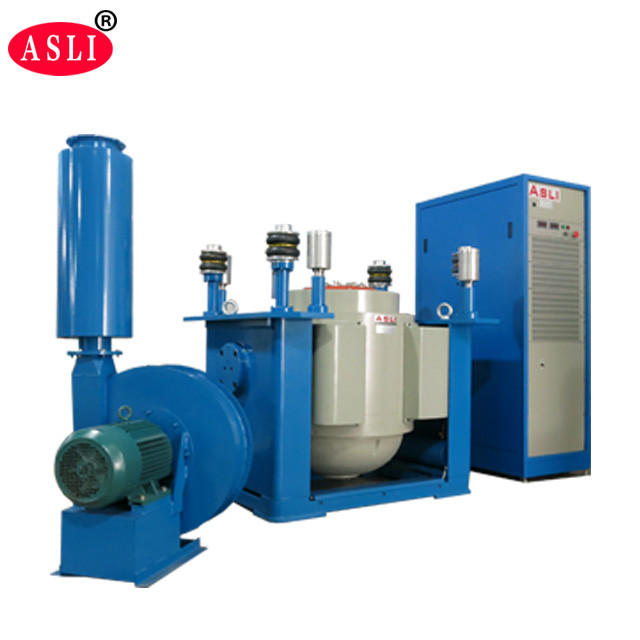

ระบบทดสอบสั่นสะเทือนความถี่สูงแรงใหญ่ 3 แกน พร้อมเครื่องควบคุมสั่นสะเทือน 8 ช่อง ลักษณะ:

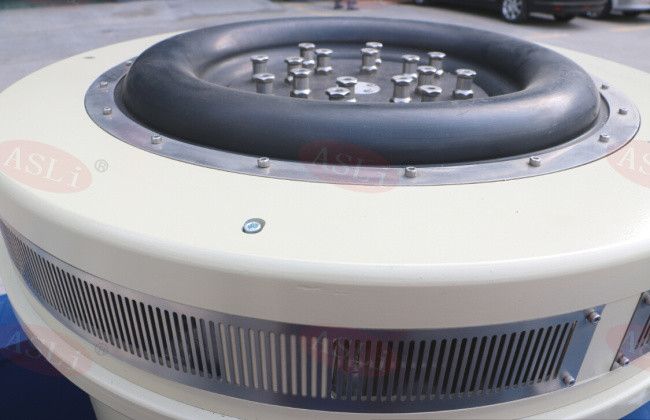

1กระดูกวงกลมแบบไดนามิก ที่ออกแบบดี มีความถี่ระดับสูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง สถาปัติดําแน่นและมีเหตุผล
3. Rocker Rod roller bearing ตรงและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง
6การออกแบบท่อใหม่และเพิ่มผลลัพธ์การเย็น
7. ความแข็งแรงสแตตติก ความแข็งแรงไดนามิกของหลอดพารวยเล็ก ๆ เพิ่มความจุของโต๊ะสั่นปะทะ ปรับปรุงผลงานความถี่ต่ํา

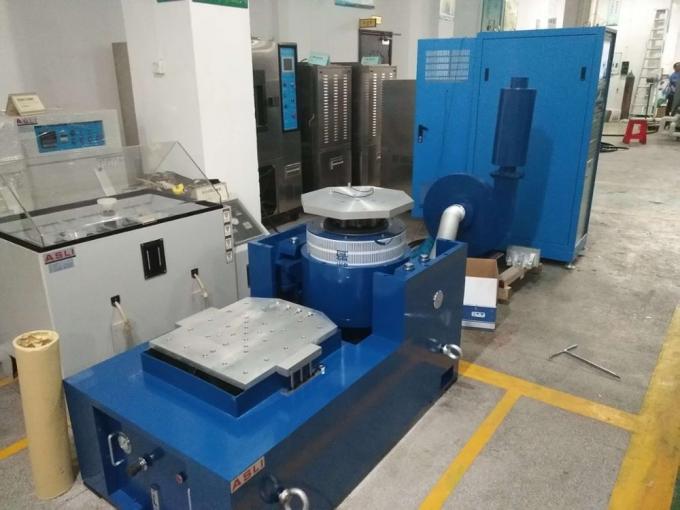

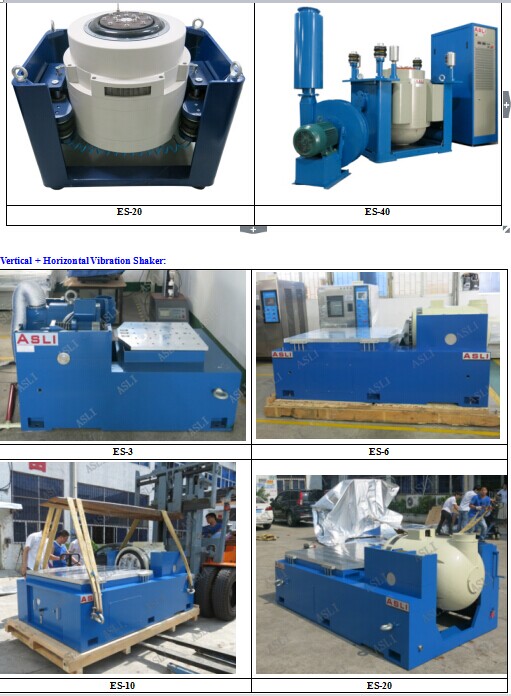

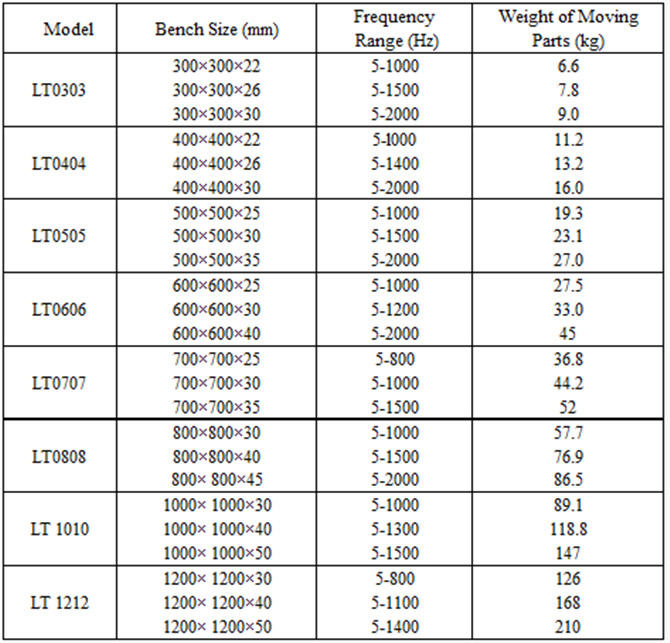

ปริมาตรเทคนิคของ Horizontalขยายตัว:

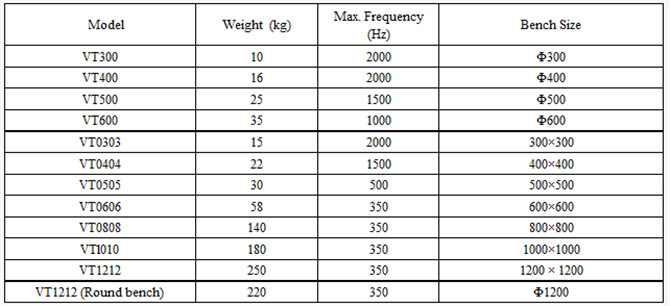

ปริมาตรเทคนิคของแนวตั้งขยายตัว:
ใบรับรองของเครื่องจักร:
รายงานการปรับระดับของฝ่ายที่ 3 อย่างเป็นทางการของจีน
การรับรอง CE

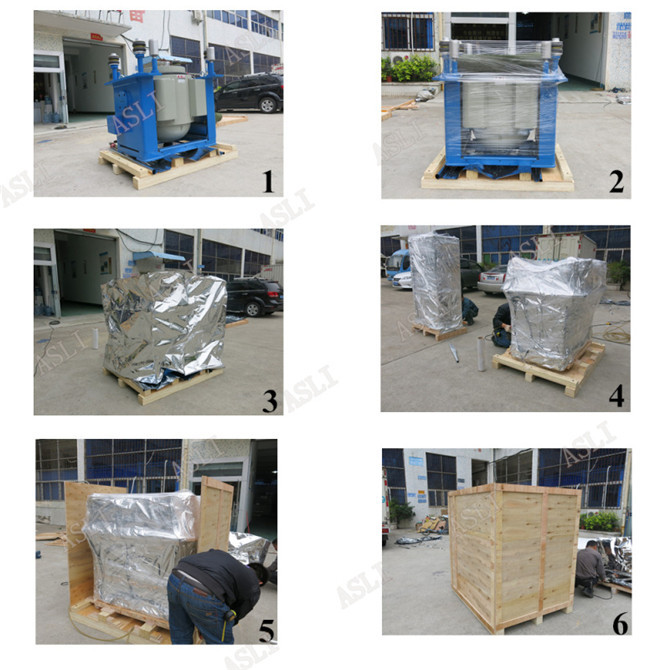

สําหรับแพคเกจ:
1ภาพยนตร์ PP ก่อน

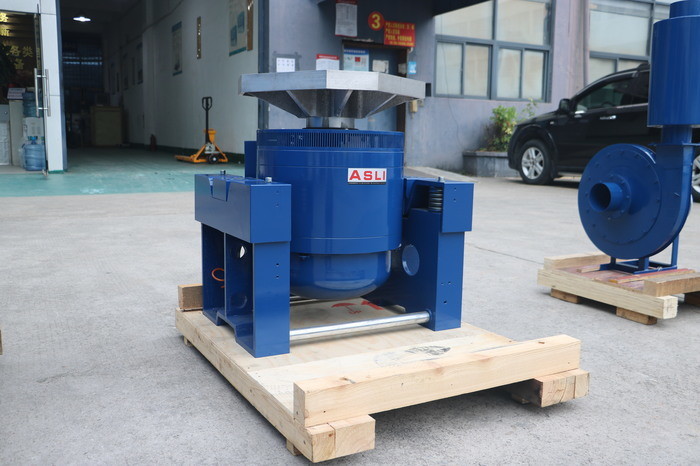

2แพ็คเกจสูบ
3ภาพยนตร์ PP อีกครั้ง
4. 10 มิลลิเมตรความหนา PU โฟมเพื่อหลีกเลี่ยงการชน
5. กระเป๋าสตางค์พลายเวย์
6. สัญลักษณ์ ASLI CASE MARK
อุปกรณ์ทดสอบสั่น กระเป๋าบรรจุและขนส่งรายละเอียด:
