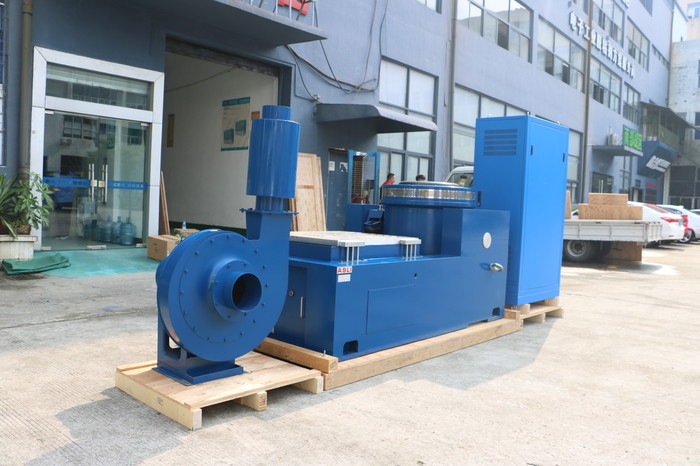

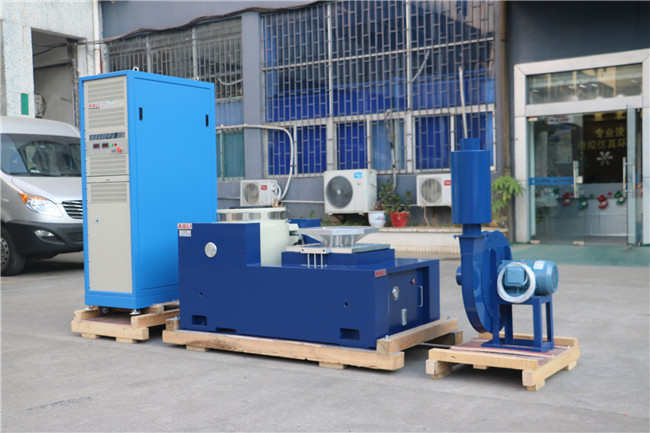

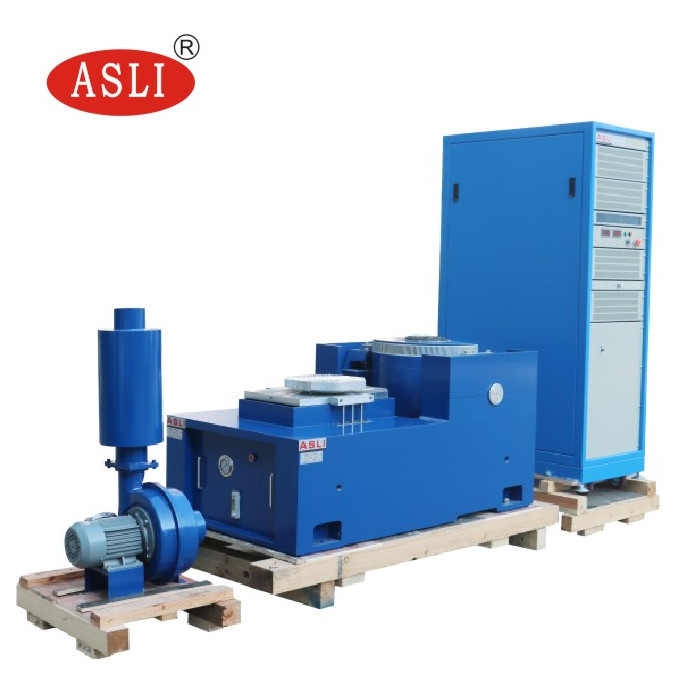

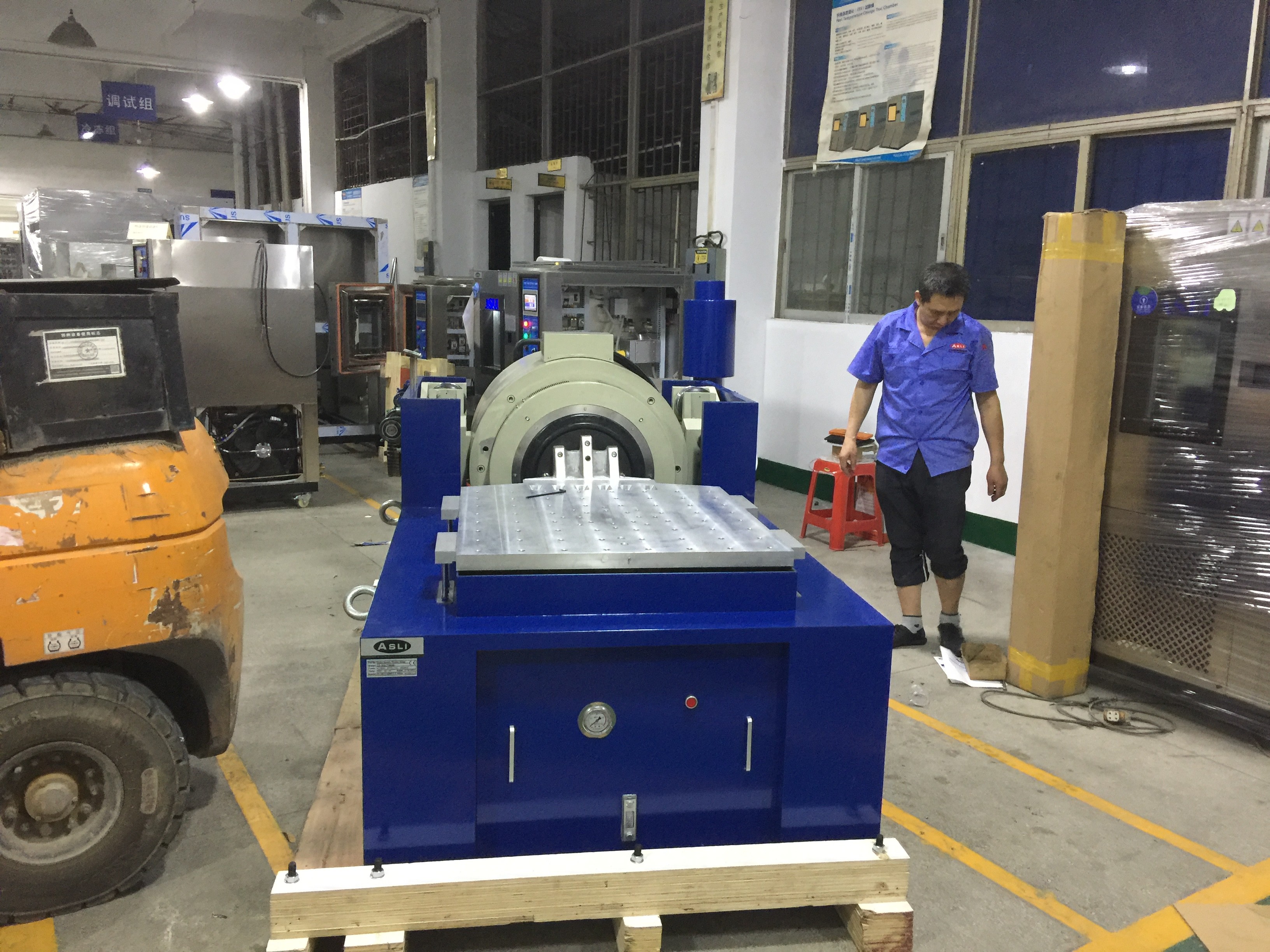

ASTM 3500hz อุปกรณ์ทดสอบตารางการสั่นสะเทือนสำหรับการทดสอบแบตเตอรี่
Product Details
| มาตรฐาน: | MIL, IEC, ASTM | แอปพลิเคชัน: | แบตเตอรี่ |
|---|---|---|---|
| การใช้งาน: | การทดสอบการสั่นสะเทือน | ความถี่: | 3500เฮิร์ต |
| ความเร็ว: | 1.8 ม./วินาที | ทิศทางการสั่นสะเทือน: | แนวตั้ง การสั่นสะเทือนแนวนอน |
| เน้น |
ตารางสั่น ASTM 3500hz,อุปกรณ์ทดสอบสั่นสะเทือนแบตเตอรี่,อุปกรณ์ทดสอบตารางการสั่นสะเทือน |
||
Product Description
เครื่องทดสอบโต๊ะสั่นสะเทือน ASTM 3500Hz เป็นระบบจำลองการขนส่งที่มีความแม่นยำสูงซึ่งออกแบบมาสำหรับการทดสอบแบตเตอรี่โดยเฉพาะ ให้โปรไฟล์การสั่นสะเทือนที่เชื่อถือได้และทำซ้ำได้เพื่อประเมินความทนทานและความสมบูรณ์ของโครงสร้างของเซลล์แบตเตอรี่ โมดูล และแพ็คภายใต้สภาวะการขนส่งจริง
สำหรับข้อมูลจำเพาะทางเทคนิคโดยละเอียด โปรดดูที่คู่มือเครื่องทดสอบการสั่นสะเทือน ES-3A PDF.
อุปกรณ์นี้เป็นไปตามมาตรฐานการทดสอบระหว่างประเทศดังต่อไปนี้:
- JIS — มาตรฐานอุตสาหกรรมญี่ปุ่น
- UL — Underwriters Laboratories
- DIN — สถาบันมาตรฐานเยอรมัน
- ISO — องค์การระหว่างประเทศว่าด้วยการมาตรฐาน
- BS — มาตรฐานอังกฤษ
- MIL — มาตรฐานทางทหาร
- IEC — คณะกรรมาธิการระหว่างประเทศว่าด้วยมาตรฐานสาขาอิเล็กทรอเทคนิค
- ASTM — สมาคมอเมริกันเพื่อการทดสอบและวัสดุ
| รุ่น | แรงสั่นซายน์ที่กำหนด (N) | แรงสั่นสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | ระยะกระจัดที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| รุ่น | ขนาดแท่น (มม.) | ช่วงความถี่ (Hz) | น้ำหนักชิ้นส่วนเคลื่อนที่ (กก.) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
- แท่นโหลดขนาดเล็กช่วยให้สามารถเร่งความเร็วและช่วงความถี่ในการทำงานที่สูงขึ้น เพิ่มความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวมของแท่นเครื่องจักรที่สมบูรณ์

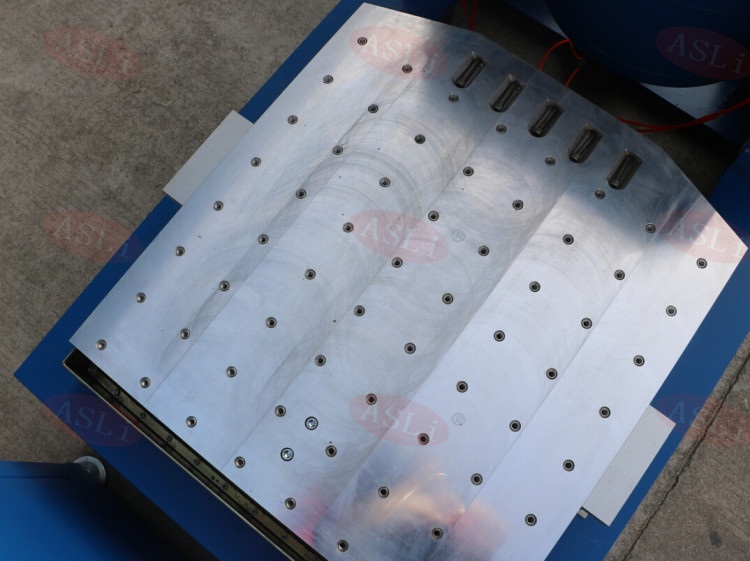

- แท่นแนวนอนและแท่นสั่นสะเทือนถูกรวมเข้าเป็นหน่วยเดียวที่มีโครงสร้างที่แข็งแรง ให้การติดตั้งและปรับแต่งที่สะดวก
- รางแรงดันสถิตที่มีการออกแบบรูปตัว V ให้ความสามารถในการต้านทานการเอียงและการรับน้ำหนักแบบออฟเซ็ต
- ปั๊มน้ำมันในตัวช่วยให้โครงสร้างเป็นระเบียบและใช้งานง่าย
เครื่องทดสอบโต๊ะสั่นสะเทือนจำลองการขนส่งความแม่นยำสูงสำหรับการทดสอบแบตเตอรี่
Product Highlights
ตารางการสั่นสะเทือน ASTM 3500Hz สำหรับการทดสอบแบตเตอรี่ สอดคล้องกับมาตรฐาน MIL, IEC, ASTM มีการสั่นสะเทือนในแนวตั้ง/แนวนอน ความเร็ว 1.8 เมตร/วินาที ความแม่นยำสูง การออกแบบที่ทนทาน เหมาะสำหรับการจำลองการขนส่ง โดยมีตัวเลือกแบบกำหนดเองให้เลือก
