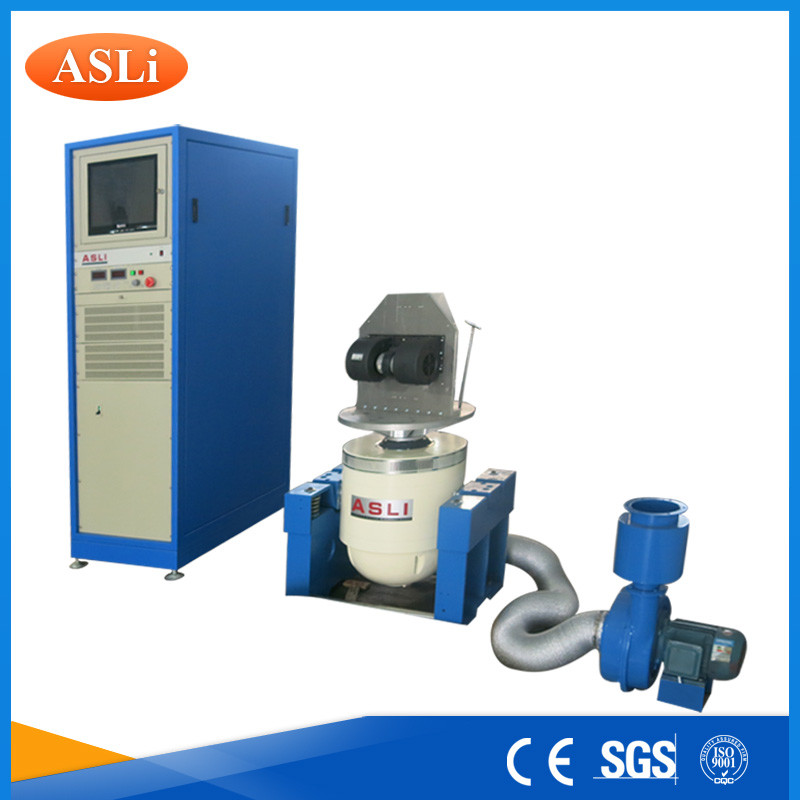

ระบบทดสอบการสั่นสะเทือนส่วนใหญ่จะใช้สำหรับการทดสอบสภาพแวดล้อมการสั่นสะเทือนและการกระแทกของผลิตภัณฑ์ การทดสอบการคัดกรองความเครียดด้านสิ่งแวดล้อม การทดสอบความน่าเชื่อถือ เครื่องทดสอบการสั่นสะเทือนแม่เหล็กไฟฟ้าอย่างสมบูรณ์ตามมาตรฐานการออกแบบการทดสอบที่เกี่ยวข้องกับแบตเตอรี่ การจำลองภายใต้เงื่อนไขหนึ่งของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่ได้รับการแก้ไขบนโต๊ะการสั่นสะเทือน ตามความถี่ที่กำหนด การเร่งความเร็วและโหมดการเคลื่อนที่ตามการสั่นสะเทือนตัวอย่างแบตเตอรี่ของแบตเตอรี่ที่วัดทิศทางตั้งฉากกันสามทิศทางไม่ควรรั่วไหล อย่าเสียหัวใจ ไม่แตกสลาย ไม่มีไฟและการระเบิด การทดสอบการสั่นสะเทือนของขอบเขตการใช้งานนั้นกว้างมาก ตั้งแต่แผงวงจร แบตเตอรี่ เครื่องบิน เรือ จรวด ขีปนาวุธ รถยนต์ เครื่องใช้ในบ้าน และผลิตภัณฑ์อุตสาหกรรมอื่น ๆ
คุณสมบัติหลัก
* เชคเกอร์ไฟฟ้าไดนามิกระบายความร้อนด้วยอากาศ
* ตัวควบคุมการสั่นสะเทือนและเครื่องขยายสัญญาณเสียงมีโครงสร้างเป็นตู้ออลอินวัน
* รับแรงขับไซน์สูงสุดที่ 2,400 นิวตัน
* การทดสอบแกน X, Y, Z 3
ฟังก์ชั่นการควบคุม
* การสั่นสะเทือนแบบไซน์ซอยด์ความถี่คงที่
* การสั่นสะเทือนแบบกวาด * การสั่นสะเทือนแบบสุ่ม
* ช็อตคลาสสิก
แอปพลิเคชันระบบทั่วไป
* การทดสอบด้านสิ่งแวดล้อม
* การทดสอบหน้าจอความเครียด
* การทดสอบการสั่นสะเทือน
ประโยชน์ของผู้ใช้
* ผู้ใช้สามารถติดตั้งได้ง่าย
* ส่วนติดต่อผู้ใช้: หน้าจอสัมผัส lcd สำหรับโหมดท้องถิ่นและ pc-windows (ผ่านอีเธอร์เน็ต) สำหรับระยะไกล
โหมด;
* โหมดท้องถิ่น: เริ่มต้นการทดสอบที่กำหนดไว้ล่วงหน้าอย่างรวดเร็ว สามารถจัดเก็บข้อกำหนดการทดสอบได้หลายสิบรายการ
* โหมดระยะไกล: การทำงานทั้งหมดของระบบ รวมถึงการกำหนดการทดสอบและจัดเก็บข้อกำหนดการทดสอบไว้บนส่วนใหญ่ การควบคุมการทดสอบ การตรวจสอบข้อมูลการทดสอบ และเอกสารประกอบ
| พารามิเตอร์เครื่องกำเนิดการสั่นสะเทือนแม่เหล็กไฟฟ้า: : | ||||
| แรงกระตุ้นไซน์สูงสุด | สูงสุด 5,000Kg.f | |||
| แรงสั่นสะเทือนแบบสุ่มที่ใหญ่ที่สุด | 5,000Kg.f r.ms | |||
| แรงสั่นสะเทือนที่ใหญ่ที่สุด | สูงสุด 10,000Kg.f | |||
| ช่วงความถี่ | กระแสตรง~4000 เฮิรตซ์ | |||
| การกระจัดสูงสุด | 75 มม. pp (ค่าสูงสุดถึงจุดสูงสุด) | |||
| ความเร็วสูงสุด | 1.8 ม./วินาที | |||
| อัตราเร่งสูงสุด | 100G(980 ม./วินาที2) | |||
| ความถี่เรโซแนนซ์แรก | 3500เฮิร์ต | |||
| โหลดสูงสุด | 750กก | |||

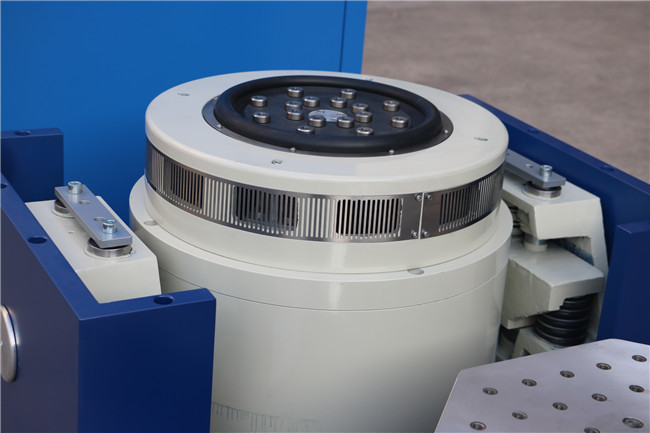

| เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ (เส้นผ่านศูนย์กลางเมซ่าที่ทำงาน) | เส้นผ่านศูนย์กลาง 450 มม | |||
| คุณภาพของคอยล์เคลื่อนที่ | 50กก | |||
| โหลดสูงสุด | 750กก | |||
| เมซ่าของสกรู | 13 x M8 | |||
| การรั่วไหลของฟลักซ์แม่เหล็ก | <10เกาส์ | |||
| มิติ | 800 มม. x 800 มม. x 800 มม. (เครื่องแนวตั้ง) | |||
| น้ำหนัก | ประมาณ 1,500 กิโลกรัม | |||
| ระบบเซอร์โว | ||||
| การทำงาน | อุณหภูมิ ความดันอากาศ การกระจัด แรงดันไฟฟ้าเกิน กระแสไฟเกิน แรงดันไฟฟ้าอินพุตต่ำกว่า ข้อผิดพลาดภายนอก แหล่งจ่ายไฟควบคุม ลอจิก อินพุตขาดเท่ากัน | |||
| ตัวควบคุมการสั่นสะเทือนแบบดิจิตอล | ||||
| การกำหนดค่าฮาร์ดแวร์ | อินพุต 2 ช่อง, อินพุต 1 ช่อง | |||
| ควบคุมคอมพิวเตอร์ | คอมพิวเตอร์ดั้งเดิม จอแสดงผลคริสตัลเหลว (พร้อมแป้นพิมพ์/เมาส์ออปติคอล) | |||
| ซอฟต์แวร์ | การดำเนินการภาษาจีน/อังกฤษ โดเมนเวลาและการวิเคราะห์โดเมนความถี่ แหล่งสัญญาณ การวิเคราะห์ความถี่ไซน์กวาด ฯลฯ WORD สามารถสร้างรายงานการทดสอบ สัญญาณและการแสดงข้อมูล การจัดเก็บ ตั้งค่าพารามิเตอร์การทดสอบและการวิเคราะห์ฟังก์ชันได้โดยอัตโนมัติ | |||
| ระบบปฏิบัติการ | วินโดวส์ 2000/XP | |||
| เซ็นเซอร์เร่งความเร็ว B&W |
โดเมนความถี่: 1—2000Hz ความไว:50mv/g ช่วงอุณหภูมิ:-24 - 250 ℃ |
|||
| ข้อกำหนดด้านไฟฟ้า | ||||
| แหล่งไฟฟ้า | 3 เฟส,380V/50Hz | |||
