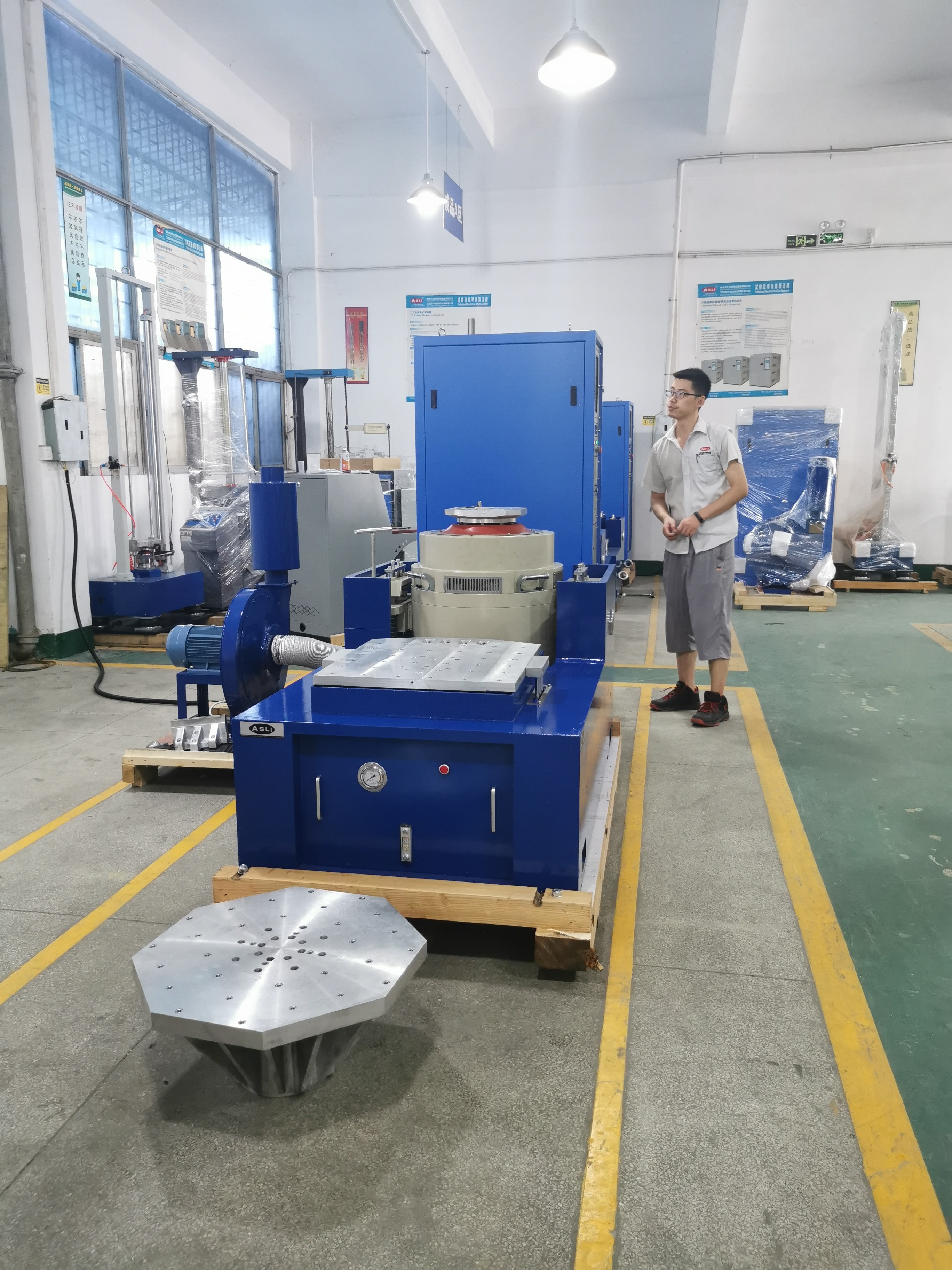

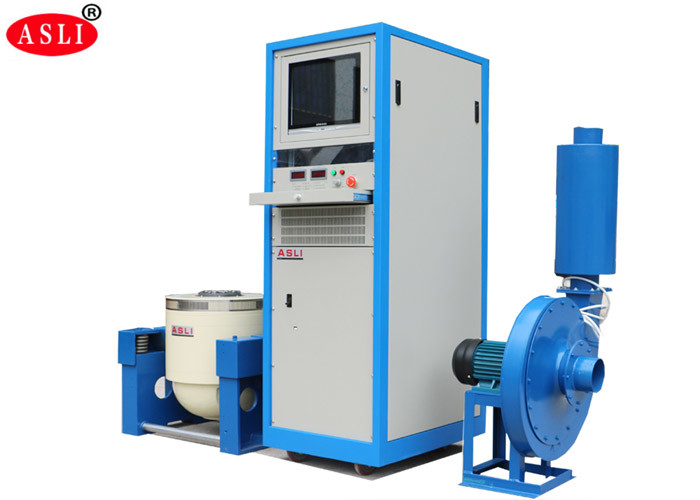

องค์ประกอบของระบบทดสอบ
1. เครื่องกำเนิดการสั่นสะเทือนแบบชิ้นเดียว
2. ตารางขยายแนวตั้ง
3. พัดลมระบายความร้อนพร้อมท่อไอเสีย
4. เพาเวอร์แอมป์แบบสวิตช์ดิจิตอล
5. เครื่องมือวัดการควบคุมการสั่นสะเทือนแบบมัลติฟังก์ชั่น
ข้อมูลจำเพาะ
| ชื่อ | แบตเตอรี่รถยนต์ EN50604 IEC62133 UN38.3 ม้านั่งทดสอบการสั่นสะเทือนสำหรับการทดสอบในห้องปฏิบัติการ | ||||||||
| แบบอย่าง | จัดอันดับไซน์ฟอร์ซ (N) | จัดอันดับแรงสุ่ม (N) | ช่วงความถี่ (Hz) | อัตราเร่ง (m/s2) | ความเร็วสูงสุด (เมตร/วินาที) | พิกัดการกระจัด (pp) มม | สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดของขดลวดเคลื่อนที่ (มม.) |
| อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| อีเอส-6ก | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5 ลิตร | 450 | 40 | Φ450 |
| อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| อีเอส-50 | 50000 | 50000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
| อีเอส-100 | 100,000 | 100,000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
