แผงวงจร PCB 3000 กก. F 2.0m/S อุปกรณ์ทดสอบโต๊ะสั่นสะเทือน เครื่องทดสอบในห้องปฏิบัติการ

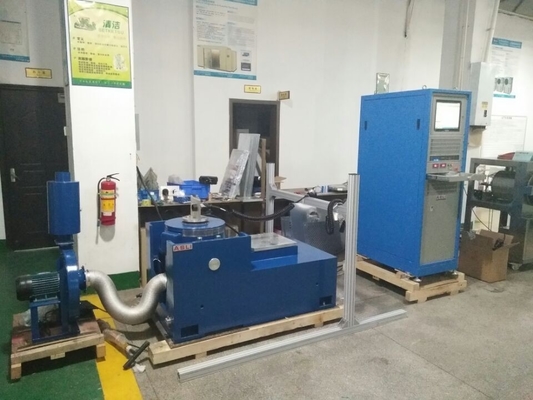

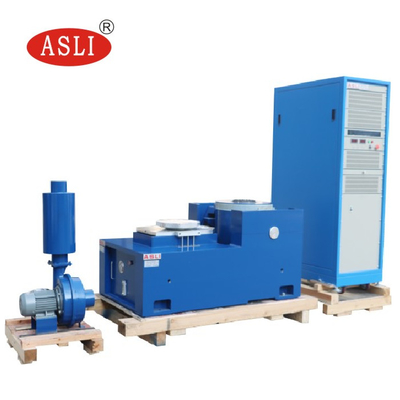

ระบบทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้า
โต๊ะสั่นสะเทือนด้วยแม่เหล็กไฟฟ้าถูกนำมาใช้อย่างแพร่หลายในการป้องกันประเทศ การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ ยานยนต์ เครื่องใช้ในบ้าน และอุตสาหกรรมอื่นๆ อุปกรณ์ประเภทนี้ใช้สำหรับการค้นหาข้อบกพร่องในระยะแรก จำลองสภาพการทำงานจริงและการทดสอบความแข็งแรงของโครงสร้าง การประยุกต์ใช้ผลิตภัณฑ์นั้นกว้าง การประยุกต์ใช้ความกว้างนั้นชัดเจน ผลการทดสอบนั้นโดดเด่นและเชื่อถือได้ คลื่นไซน์, FM, กวาด, ตั้งโปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, การเร่งความเร็วสูงสุด, การปรับความกว้าง, การควบคุมเวลา, การควบคุมคอมพิวเตอร์แบบเต็มฟังก์ชัน, การเร่งความเร็วคงที่/แอมพลิจูดคงที่อย่างง่าย อุปกรณ์ผ่านการทดสอบการทำงานล้มเหลวอย่างต่อเนื่องเป็นเวลา 3 เดือน ประสิทธิภาพคงที่ คุณภาพเชื่อถือได้
แผ่นข้อมูลประสิทธิภาพ
| เครื่องเขย่า (ES-30) | ||
| แรงไซน์ (สูงสุด) | 30kN | |
| แรงกระแทก (สูงสุด) | 60 kN | |
| ช่วงความถี่ | 5~2,600 Hz | |
| การกระจัด (ต่อเนื่อง) | 100 มม. | |
| ความเร็วสูงสุด | 1.8 ม./วินาที | |
| การเร่งความเร็วสูงสุด | 75 G | |

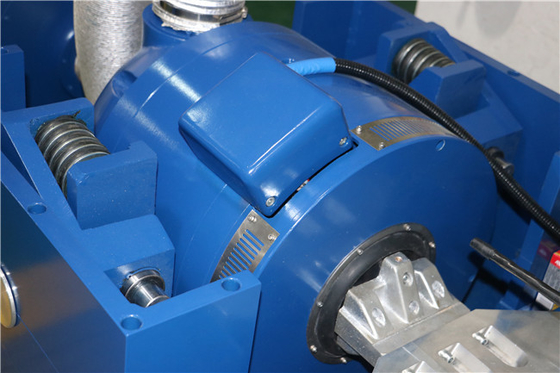

| เส้นผ่านศูนย์กลางของอาร์มาเจอร์ | 445 มม. | |
| 1st ความถี่เรโซแนนซ์ลำดับ | 2,400 Hz | |
| ช่วงเวลาเยื้องศูนย์ที่อนุญาต | >500 Nxm | |
| น้ำหนักอาร์มาเจอร์ | 40 กก. | |
| ขนาดสกรู HE/ST | M10 (เมตริก) | |
| ความถี่แยกการสั่นสะเทือนตามแนวแกน | <3 Hz | |
| สูงสุด Payload | 500 กก. | |
| การรั่วไหลของฟลักซ์แม่เหล็ก | ≤1 mT | |
| ขนาด (ยาว&ครั้ง;กว้าง&ครั้ง;สูง, ไม่ได้บรรจุ) | 1,330x860x1,250 มม. | |
| น้ำหนัก (ไม่ได้บรรจุ) | 2,500 กก. | |
| การติดตั้ง | แผ่นยาง (ต้องใช้สลักเกลียว) | |
| เครื่องขยายเสียง | ||
| เอาต์พุตเครื่องขยายเสียง | 30 kVA | |
| SNR | >65 dB | |
| แรงดันเอาต์พุตที่กำหนด | 120 Vrms | |
| ประสิทธิภาพของเครื่องขยายเสียง | > 90% | |
| ขนาด (ยาว&ครั้ง;กว้าง&ครั้ง;สูง, ไม่ได้บรรจุ) | 800x900x2,100 มม. | |
| น้ำหนัก (ไม่ได้บรรจุ) | 500 กก. | |
| โบลเวอร์ (รุ่น# PBL-W30) | ||
| ปริมาณลม | 0.46 ม.3/วินาที | |
| พลังงาน | 7.5 กิโลวัตต์ | |
| เส้นผ่านศูนย์กลางท่อลม | 200 มม. | |
| แรงดันลม | 8.8kPa | |
| การติดตั้ง | สามารถเชื่อมต่อกับเพดาน (โค้งได้สูงสุดสอง 90 องศา) วิ่งได้สูงสุด 20’ | |

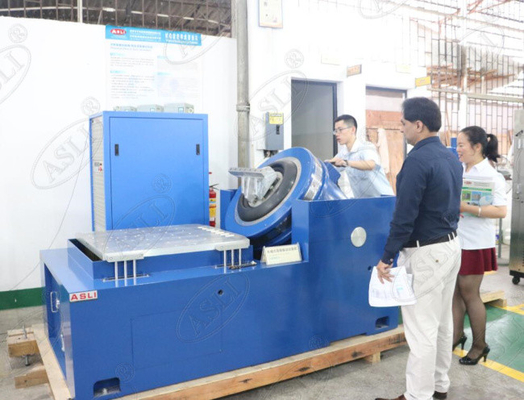

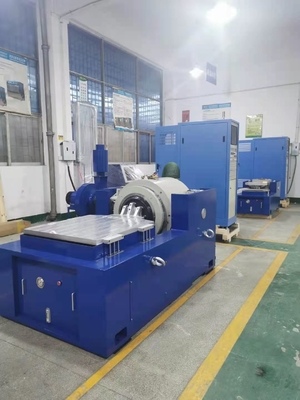

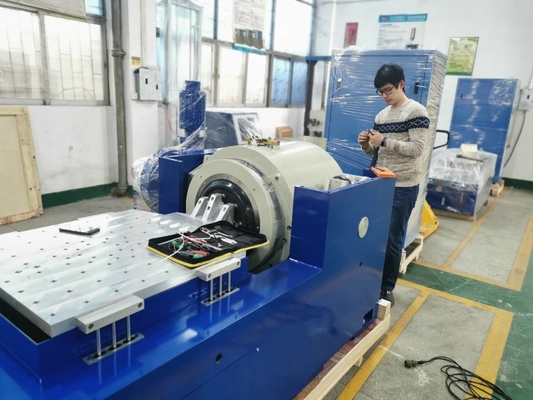

| โต๊ะเลื่อนแนวนอน | ||
| ขนาด | 600x600 มม. | |
| ความหนา | 45 มม. | |
| ความถี่ limit | 2,000 Hz | |
| มีประสิทธิภาพ mass | 54 กก. | |
|
หมายเหตุ: 1. ใช้ตลับลูกปืนฟิล์มน้ำมันแรงดันสูงเพื่อความสม่ำเสมอที่ดีขึ้น |
||
| การสั่นสะเทือน ตัวควบคุมและ เครื่องวัดความเร่ง | ||
| ตัวควบคุมการสั่นสะเทือน | ตัวควบคุมการสั่นสะเทือน พร้อม Sine ,Random, Shock และ Self Calibration | |
| เครื่องวัดความเร่ง | 100mV/g, ช่วง: 50g, การทำงาน Freq.: 1-10kHz, น้ำหนัก: 11 กรัม, พร้อมสายเคเบิลเสียงรบกวนต่ำ 10 ฟุต | |
| ฟังก์ชัน/อุปกรณ์เสริมอื่นๆ ที่รองรับ | ||
| ห้องสิ่งแวดล้อม | รองรับ | |
| อุปกรณ์มือถือ | ปรับแต่งได้ | |
| แผ่นฉนวน | ปรับแต่งได้ | |
| อุปกรณ์ติดตั้ง | ปรับแต่งได้ | |
| สภาพแวดล้อมการทำงานของระบบ | ||
| ช่วงอุณหภูมิ | 0-40℃ | |
| ช่วงความชื้น | 0~90% , ไม่มีการควบแน่น | |
| ข้อกำหนดด้านพลังงาน | 380V/3ph/50Hz, 40kVA | |
| แรงดันลม | 0.6 Mpa | |
ข้อมูลจำเพาะ
| ชื่อ | Automobile Battery EN50604 IEC62133 UN38.3 Vibration Test Bench for Lab testing | ||||||||
| รุ่น | แรงไซน์ที่กำหนด (N) | แรงสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | การเร่งความเร็วที่กำหนด (m/s2) | ความเร็วที่กำหนด (m/s) | การกระจัดที่กำหนด (p-p)มม. | การโหลดสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดของขดลวดเคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
