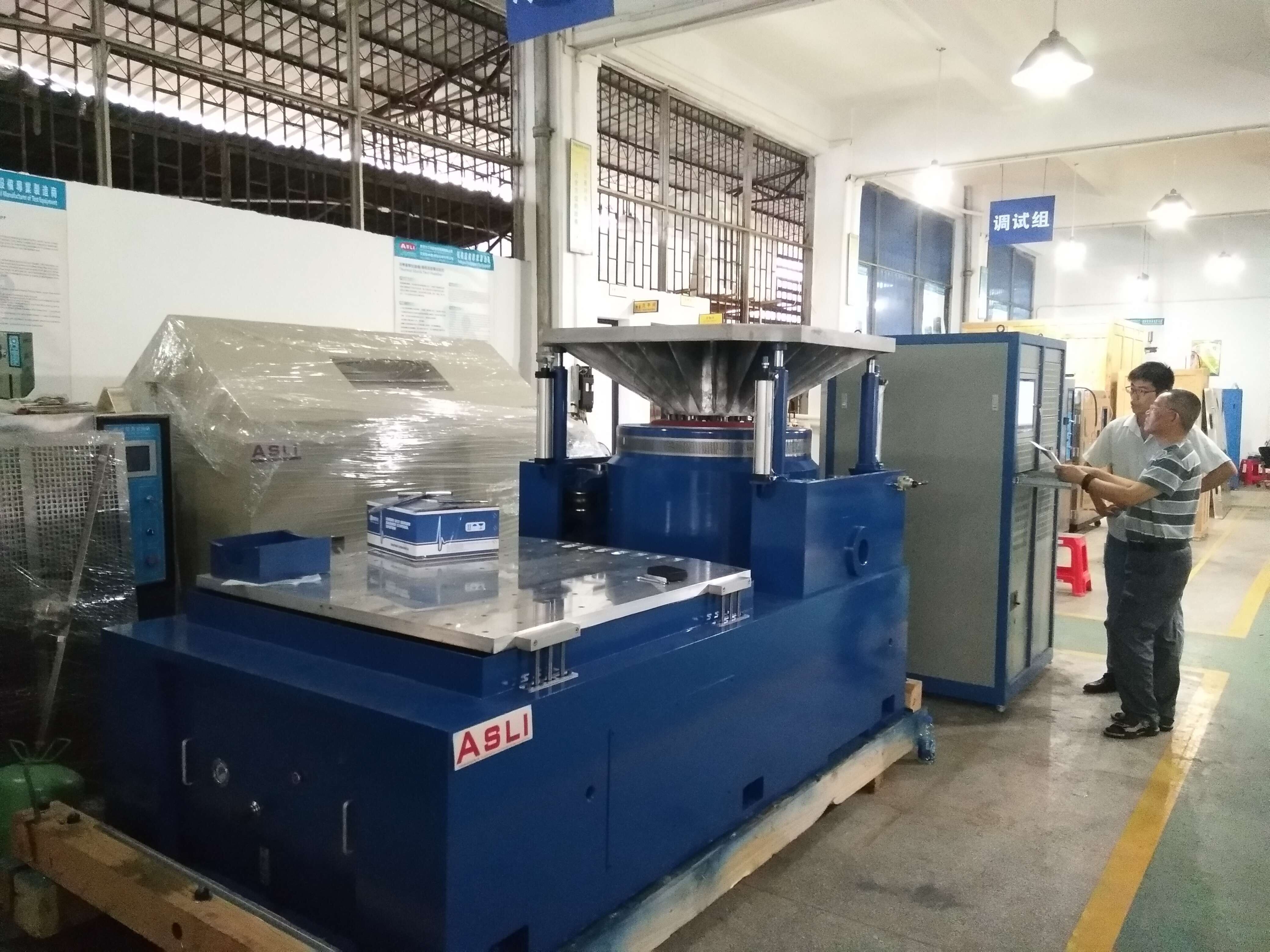

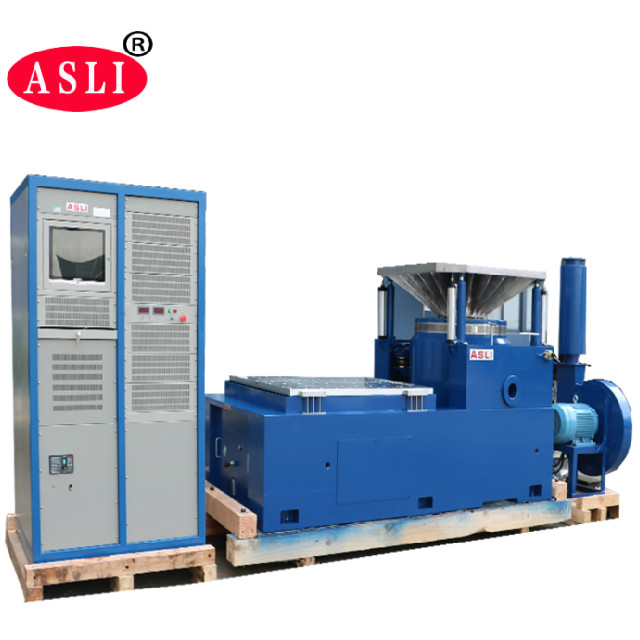

เครื่องทดสอบการสั่นสะเทือนความถี่สูง / ระบบ Skaker แนวตั้งใช้สำหรับ IEC ISTA MIL STD Test Standard
แอปพลิเคชัน
เครื่องทดสอบการสั่นสะเทือนความถี่สูง / ระบบ Skaker แนวตั้งใช้สำหรับมาตรฐานการทดสอบ IEC ISTA MIL STD นำ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงกลมการกระทำโครงกระดูกที่สร้างขึ้นเอง', 'การรองรับทางอากาศ' และ 'แบริ่งลูกกลิ้งและคำแนะนำเชิงเส้น' การแยกรองแหนบ ' เทคโนโลยีขั้นสูงที่ทันสมัยและเทคโนโลยีพิเศษ สามารถทำได้ในการทดสอบการสั่นสะเทือนไซน์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ ให้เสร็จสมบูรณ์โดยการทดสอบชีพจรคลาสสิก (ครึ่งไซน์) และคลื่นความถี่ตอบสนองช็อกใช้กันอย่างแพร่หลายในการป้องกันประเทศ, อาวุธ, การบิน, การบินและอวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, การสื่อสาร, เครื่องใช้ในบ้านและสาขาอื่น ๆ
พารามิเตอร์ทางเทคนิค:
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นของระบบ: | ES- 60 | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงเรท | ไซน์ นู๋ | 60000 | |
| สุ่ม N | 60000 | ||
| ช็อค | 120000 | ||
| บัญชีสูงสุด | ไซน์ (m/s2) | 1000 | |
| สุ่ม (m/s2 rms) | 1000 | ||
| แรงกระแทก (m/s2) | 2000 | ||
| เวลสูงสุด | ไซน์ (m/s2) | 1.8 | |
| แรงกระแทก (m/s2) | 1.8 | ||
| แสดงสูงสุด | การเดินทางสูงสุด มม. (pp) |
51 | |
| ย้ายคอยล์ | 60kgs | ||
| มิติของขดลวดเคลื่อนที่ | Dia 40mm | ||
| ตารางแนวตั้ง ขนาด กำหนดเอง | เลือกตามแบบทดสอบ | ||

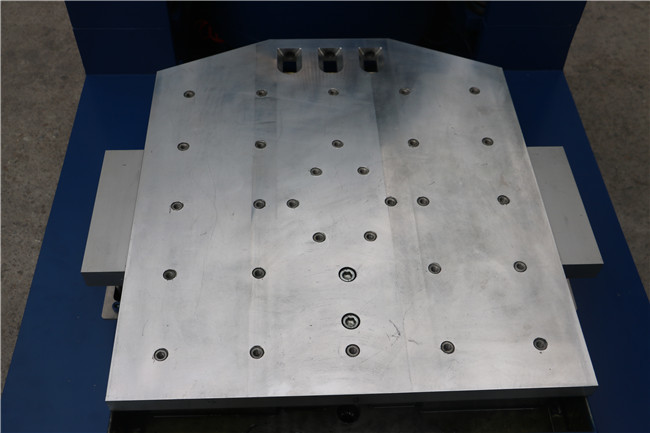

| ขนาดตารางแนวนอนขนาดที่กำหนดเอง | setect ตามการทดสอบ | ||
| โหลดสูงสุด: | 800kgs | ||
| ชื่อ | ตารางการสั่นสะเทือนการบรรจุ/เครื่องทดสอบตารางการสั่นสะเทือนสำหรับชิ้นส่วนรถยนต์ | ||||||||
| แบบอย่าง | จัดอันดับไซน์ฟอร์ซ (N) | จัดอันดับแรงสุ่ม (N) | ช่วงความถี่ (Hz) | อัตราเร่ง (m/s2) | จัดอันดับความเร็ว(m/s) | พิกัดการกระจัด (pp)mm | แม็กซ์กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
