เครื่องทดสอบการสั่นสะเทือนของการขนส่งจำลองแพคเกจความถี่สูงการทดสอบการสั่นสะเทือนไซน์
เครื่องสั่นสะเทือนการขนส่งจำลองแพคเกจความถี่สูง
ข้อกำหนดการทดสอบ:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
เครื่องสั่นสะเทือนการขนส่งจำลองแพคเกจความถี่สูงสมบูรณ์ตามมาตรฐานการออกแบบที่เกี่ยวข้องกับแบตเตอรี่ การทดสอบ การจำลอง ภายใต้เงื่อนไขบางประการของการทดสอบการสั่นสะเทือนของแบตเตอรี่ แบตเตอรี่หรือชุดแบตเตอรี่จะได้รับการแก้ไขบนโต๊ะการสั่นสะเทือน ตามความถี่ที่กำหนด โหมดการเร่งความเร็วและการเคลื่อนที่ตามการสั่นสะเทือนของตัวอย่างแบตเตอรี่ แบตเตอรี่ที่วัดได้ตั้งฉากกัน 3 ก้อนจะต้องไม่รั่ว ไม่เสียหัวใจ ไม่แตก ไม่เกิดไฟไหม้และระเบิด
พารามิเตอร์ทางเทคนิค:
แบบอย่าง |
เรทไซน์ กำลัง (N) |
จัดอันดับแบบสุ่ม กำลัง (N) |
ความถี่ ช่วง (เฮิร์ตซ์) |
อัตราเร่ง (m/s2) | ความเร็วสูงสุด (เมตร/วินาที) |
จัดอันดับการกระจัด (หน้า) มม |
สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
อีเอส-3 | 3000 | 3000 | 3-3500 | 1,000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
อีเอส-3เอ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
อีเอส-6ก | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5 ลิตร | 450 | 40 | Φ450 |
อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
อีเอส-50 | 50000 | 50000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
อีเอส-100 | 100,000 | 100,000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
องค์ประกอบของเครื่องทดสอบการสั่นสะเทือน:
แท่นทดสอบการสั่นสะเทือน เครื่องขยายกำลัง พัดลมระบายความร้อน โต๊ะสลิป เครื่องขยายแนวตั้ง
คุณสมบัติขาตั้งแนวนอน:
ภายในแท่นวางโหลดขนาดเล็กเพื่อให้ได้อัตราเร่งและความถี่ในการทำงานที่สูงขึ้น เพื่อปรับปรุงความสามารถในการโหลดและประสิทธิภาพของแท่นวางเครื่องจักรทั้งหมด
ม้านั่งแนวนอนและม้านั่งสั่นสะเทือนเป็นส่วนประกอบที่มีโครงสร้างที่สมบูรณ์แบบ สะดวกในการติดตั้งและปรับเปลี่ยน
รางแรงดันคงที่ รูปทรงตัว V พร้อมความสามารถในการรองรับความลาดเอียงและต้านทานการรับน้ำหนักเกินพิกัด
ปั๊มน้ำมันในตัว โครงสร้างดี และใช้งานง่าย
คุณสมบัติม้านั่งขยายแนวตั้ง:
VT ม้านั่งยาวแนวตั้งและแคลมป์ที่ระบุ คำนวณอย่างแม่นยำ ออกแบบอย่างประณีต เพื่อให้แน่ใจว่าลูกค้าได้รับประสิทธิภาพที่ดีที่สุดตามความสมบูรณ์แบบ
คุณสมบัติ:
1. โครงสร้างวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์ในแนวแกนที่สูงขึ้น
2. วงจรสองแม่เหล็ก, การรั่วไหลของฟลักซ์แม่เหล็กต่ำ, โครงสร้างที่กะทัดรัดและมีเหตุผล
3. ตลับลูกปืนเม็ดกลมแบบ Rocker Rod เป็นแนวตรงและนำเข้าที่เน้นความแข็งของร่างกายคอมโพสิตความสามารถในการรับน้ำหนักนอกรีต
4. รองพื้นแยก Trunnion เฉพาะสำหรับการใช้ฮอร์โมน การติดตั้งความสะดวกสบายเคลื่อนที่
5. เทคโนโลยีขั้นสูงเคลื่อนไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความแข็งคงที่, ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่ง, เพิ่มความจุแบริ่งตารางการสั่นสะเทือน, ปรับปรุงประสิทธิภาพความถี่ต่ำ

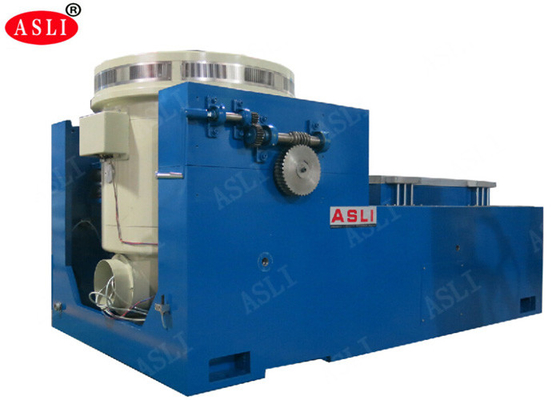

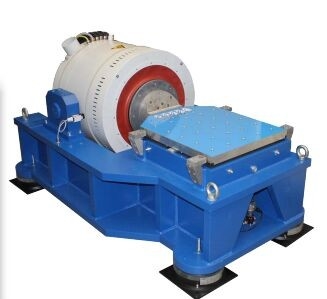

รูปภาพสำหรับการอ้างอิง:
