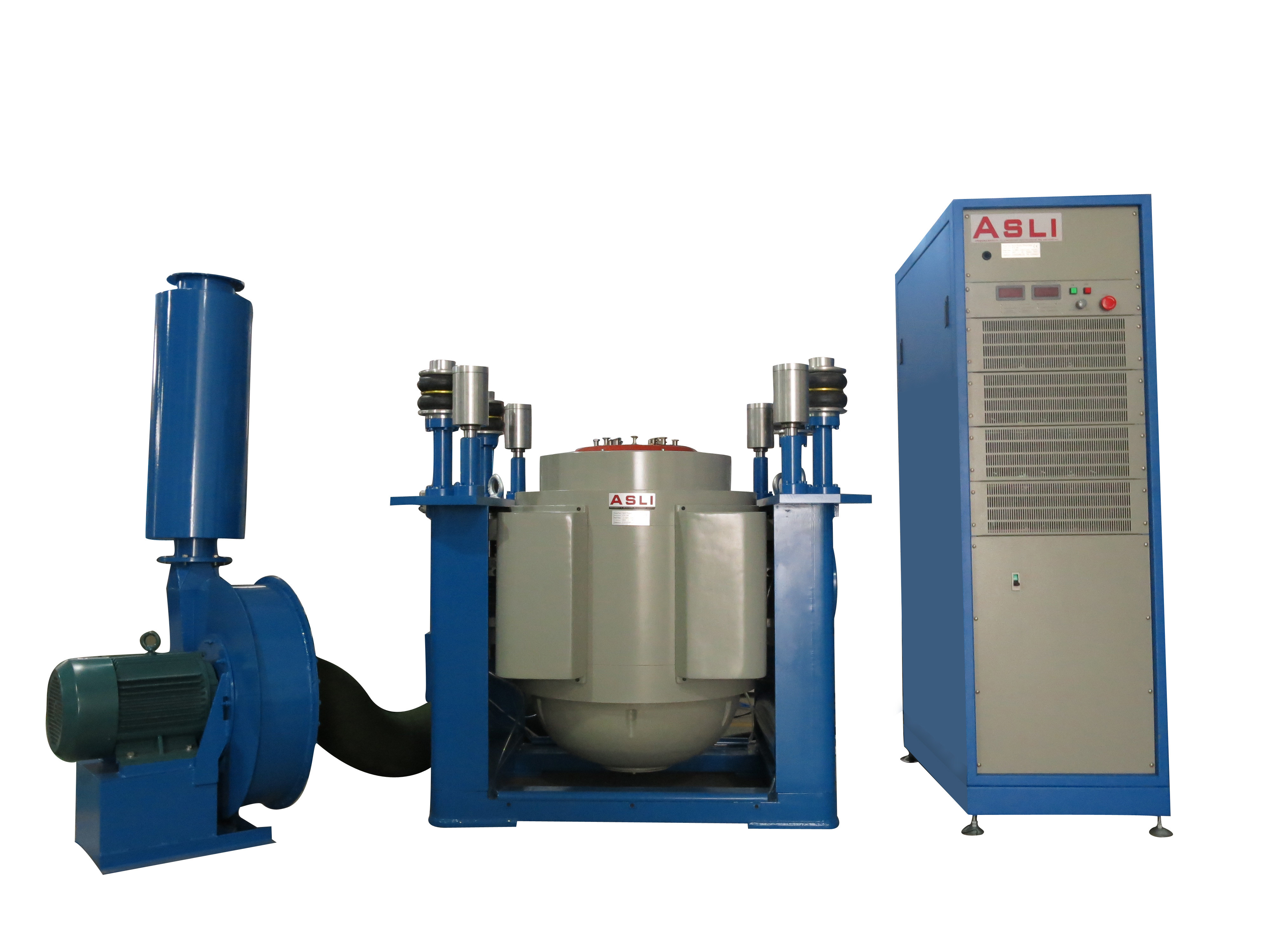

เครื่องทดสอบตารางการสั่นสะเทือนของอิเล็กทรอนิคส์เครื่องทดสอบระบบสั่นสะเทือนแนวนอนความถี่สูง
สำหรับระบบทดสอบการสั่นสะเทือน โปรดเตรียมด้านล่างและส่งคำถามของคุณ เราจะช่วยคุณแนะนำรุ่นที่เหมาะสมกับคุณ
คำอธิบายตัวอย่าง
มวลทดสอบตัวอย่าง
ขนาดตัวอย่าง
ทดสอบโปรไฟล์ถ้ามี
ความเร่งสูงสุดของการทดสอบ
การทดสอบทิศทาง X, Y, Z หรือการทดสอบทิศทาง Z เท่านั้น
ข้อมูลจำเพาะรุ่นในจอแสดงผล
| ข้อมูลจำเพาะของระบบ | |||
| รุ่นของระบบ: | ES-50 | ||
| ช่วงความถี่: | 3~3500 | ||
| แรงเรท | ไซน์ นู๋ | 50000 | |
| สุ่ม N | 50000 | ||
| ช็อค | 100000 | ||
| บัญชีสูงสุด | ไซน์ (m/s2) | 1000 | |
| สุ่ม (m/s2 rms) | 1000 | ||
| แรงกระแทก (m/s2) | 2000 | ||
| เวลสูงสุด | ไซน์ (m/s2) | 1.8 | |
| แรงกระแทก (m/s2) | 1.8 | ||
| แสดงสูงสุด | การเดินทางสูงสุด มม. (pp) |
51 | |
| ย้ายคอยล์ | 50kgs | ||
| มิติของขดลวดเคลื่อนที่ | Dia 450mm | ||
| โหลดสูงสุด: | 750kgs | ||
การเลือกเครื่องเขย่าแบบสั่นสะเทือนอื่น ๆ
| แบบอย่าง |
จัดอันดับSine ฟอร์ซ (N) |
จัดอันดับสุ่ม ฟอร์ซ (N) |
ความถี่ ช่วง (Hz) |
อัตราเร่ง (m/s2) | จัดอันดับความเร็ว(m/s) |
พิกัดราง (pp)mm |
แม็กซ์กำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) |
มิติของ ขดลวดเคลื่อนที่ (มม.) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 20000 | 20000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ตัวอย่างการสั่นสะเทือนสำหรับการทดสอบแบบสุ่ม
คุณสมบัติ:
1. โครงกระดูกวงกลมไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่เรโซแนนซ์แกนในระดับสูง
2. วงจรสองแม่เหล็ก ฟลักซ์แม่เหล็กรั่วต่ำ โครงสร้างกะทัดรัด และมีเหตุผล
3. แบริ่งลูกกลิ้งแบบ Rocker Rod วางแนวความแข็งของร่างกายคอมโพสิตตรงและนำเข้าความจุโหลดประหลาด
4. รองพื้นแยกรองแหนบที่ทุ่มเทให้กับการใช้ฮอร์โมน, การติดตั้งความสะดวกสบายของมือถือ
5. เทคโนโลยีขั้นสูงเคลื่อนไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงกลมแบบไดนามิกมีความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มเอฟเฟกต์ความเย็น

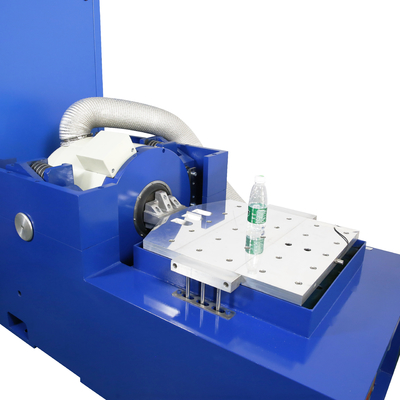

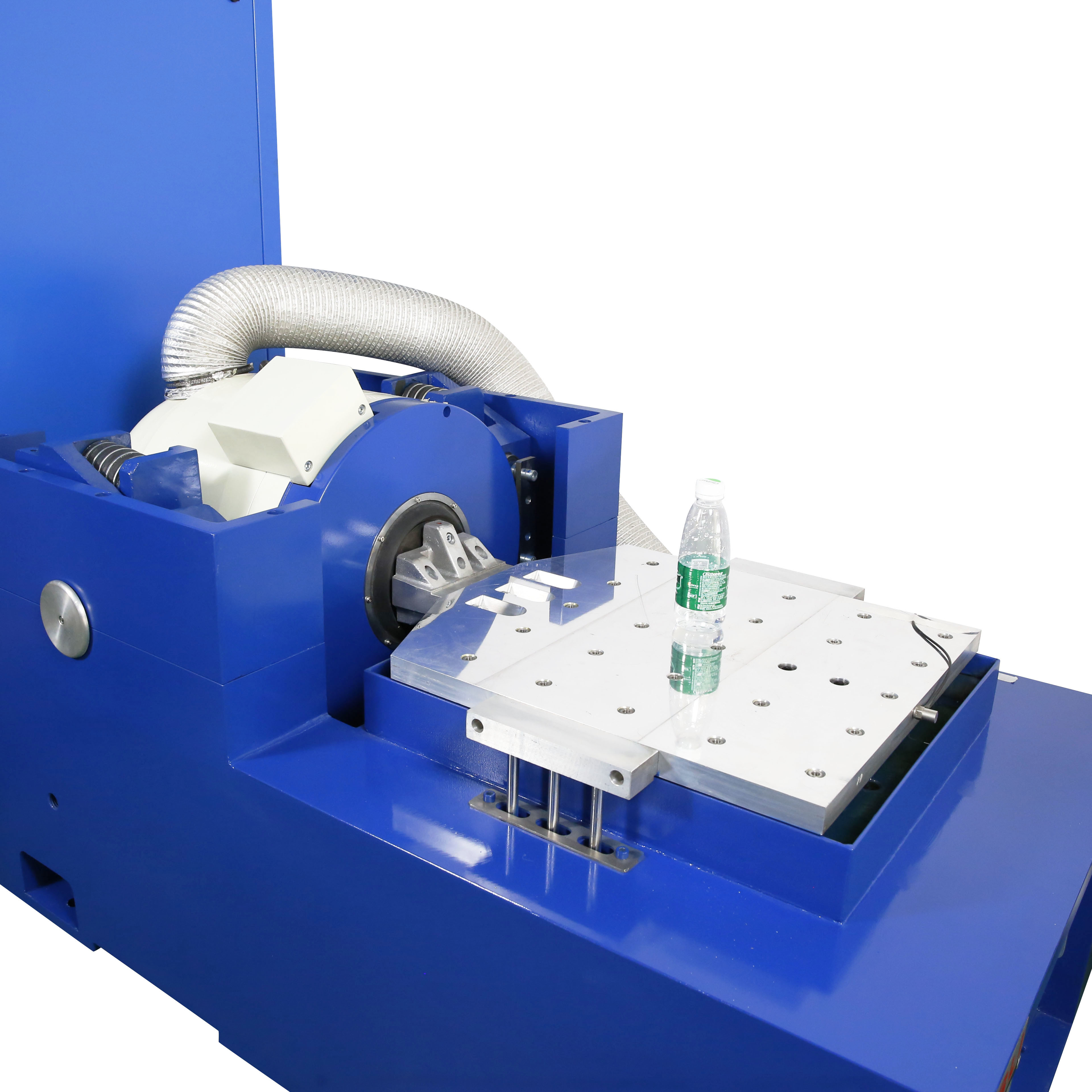

7. ความแข็งคงที่, ความแข็งแบบไดนามิกของบอลลูนขนาดเล็กแบริ่ง, เพิ่มความจุตารางการสั่นสะเทือน, ปรับปรุงประสิทธิภาพความถี่ต่ำพารามิเตอร์ทางเทคนิคของตารางการสั่นสะเทือนแนวนอน (การทดสอบแกน X, Y)
พารามิเตอร์ทางเทคนิคของตารางการสั่นสะเทือนในแนวตั้ง (Z, การทดสอบแกน):
ภาพสำหรับอ้างอิง:
ลูกค้าเยี่ยมชม บริษัท ASLi:
