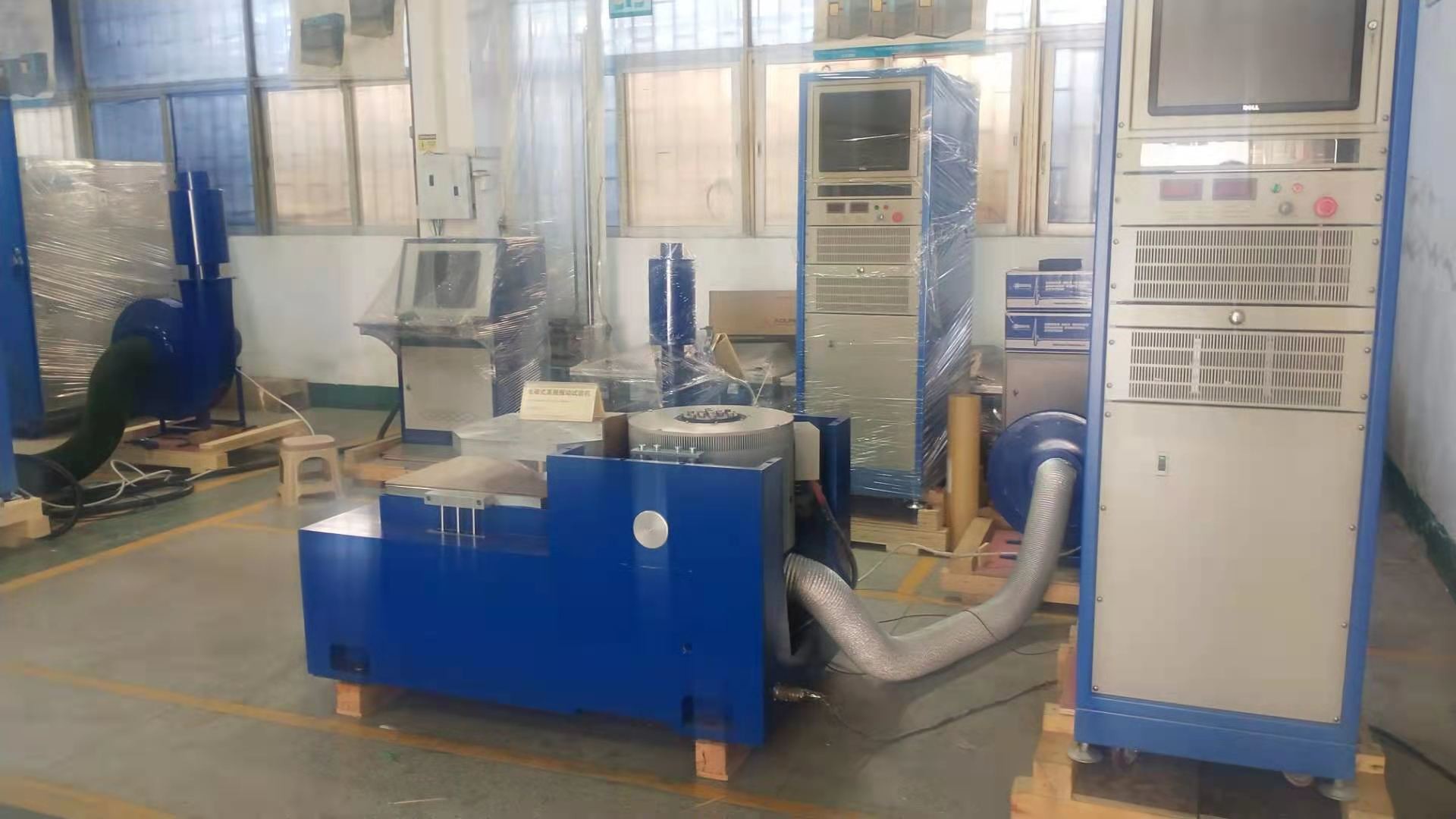

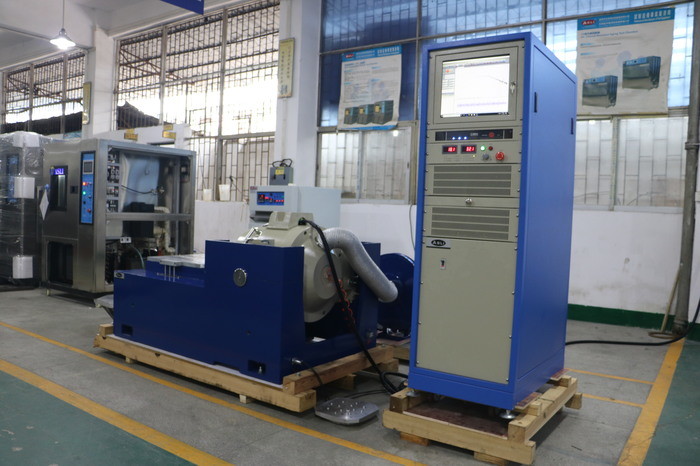

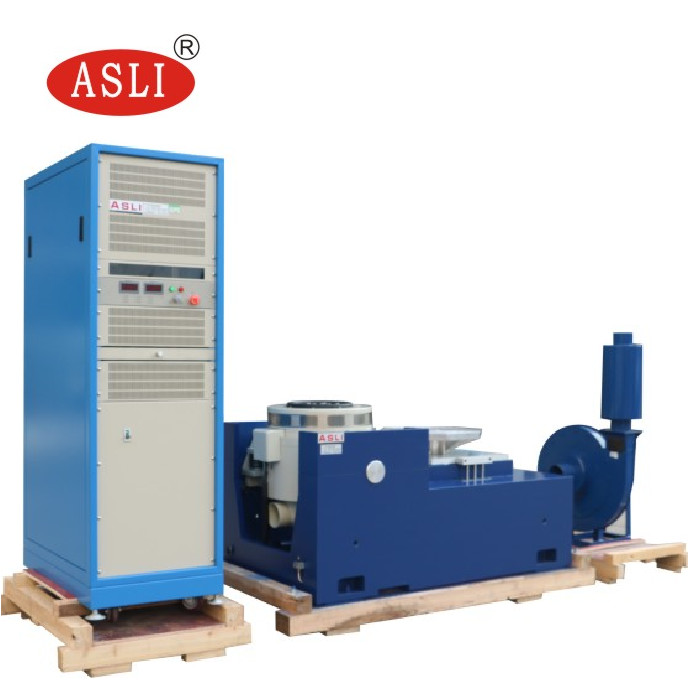

XYZ ฐานทดสอบสั่นสะเทือนไฟฟ้าดินามิกความถี่สูงสามแกน

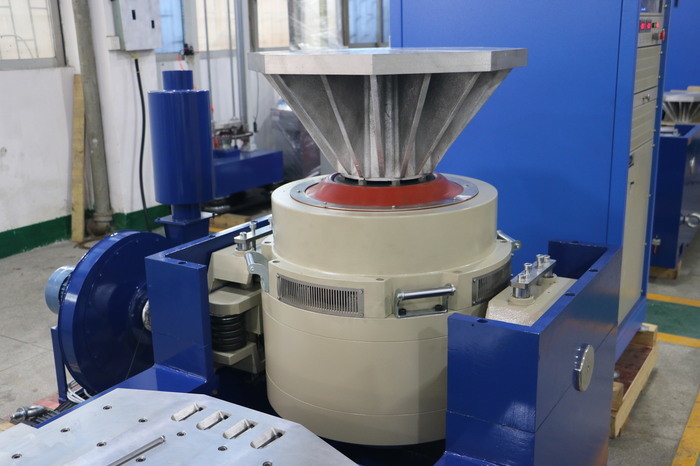

Shaker เครื่องสั่นสะเทือนแบบไฟฟ้าไดนามิก ให้บริการเป็นแพลตฟอร์มการทดสอบ สําหรับการจําลองการบรรจุและการขนส่ง, การกระแทกทางกล, รูปแบบภารกิจ และการจําลองสภาพแวดล้อมในโลกจริงอื่นๆใช้เครื่องควบคุมที่ทันสมัยที่สุด, ระบบวงจรปิดสามารถผลิตสภาพสั่นสะเทือนจากโลกจริงได้อย่างแม่นยําบนสินค้าจากอุตสาหกรรม เช่น อิเล็กทรอนิกส์, รถยนต์, ท้องอากาศ, การบิน เป็นต้น
ปริมาตรเทคนิคของระบบสั่น
| รายการ | คําอธิบาย | |
|
พลัง (สูงสุด) |
ซีน | 600Kg.f สูงสุด |
| แบบสุ่ม | 600กิโลกรัม | |
| โชค | 600Kg.f สูงสุด | |
| ระยะความถี่ | 5 ~ 3500 Hz | |
| ขนาดสูงสุด | (จากจุดสูงสุดไปยังจุดสูงสุด) 51 มิลลิเมตร | |
| ความเร็วสูงสุด | 1.8m/s | |
| แม็กซ์เร่ง | 100G (980 m/s2) โดยไม่มีการบรรทุก | |
| ทิศทางการสั่น | สูงและแนวราบ | |
| ไดอารม์เมตร | 200mm | |
| น้ําหนักของกระบวนการ | 6 กิโลกรัม | |
| สกรูโต๊ะ | 17 × M10 | |
| แม็กซ์ภาระประโยชน์ | 30โอเคg | |
| การรั่วไหลของแม่เหล็ก | < 10 กาซ | |
| ความถี่ในการแยกความสั่นสะเทือนทางแกน | 2.5HZ | |
| กระแสเฉพาะทางที่อนุญาต | > 300N.m | |
| ขนาด | 1200mm*790mm*840mm (ไม่รวมเครื่องขยายหัว) | |
| น้ําหนัก | 1600kg (ไม่รวมตารางเลื่อน) | |
ลักษณะ:
1กระดูกวงกลมแบบไดนามิก ที่ออกแบบดี มีความถี่ระดับสูงกว่า
2วงจรสองแม่เหล็ก การรั่วไหลของแม่เหล็กลดลง สถาปัติดําแน่นและมีเหตุผล
3. Rocker Rod roller bearing ตรงและนําเข้าoriented ประกอบร่างกายความแข็ง orientation, ความสามารถภาระ eccentric
4. รากฐานการแยก Trunnion เผยแพร่การใช้ฮอร์โมน การติดตั้งของความสะดวกสบายมือถือ
5เทคโนโลยีที่ทันสมัยเคลื่อนไหวรอบระบบเพื่อให้แน่ใจว่าวงกลมไดนามิกของความน่าเชื่อถือสูง

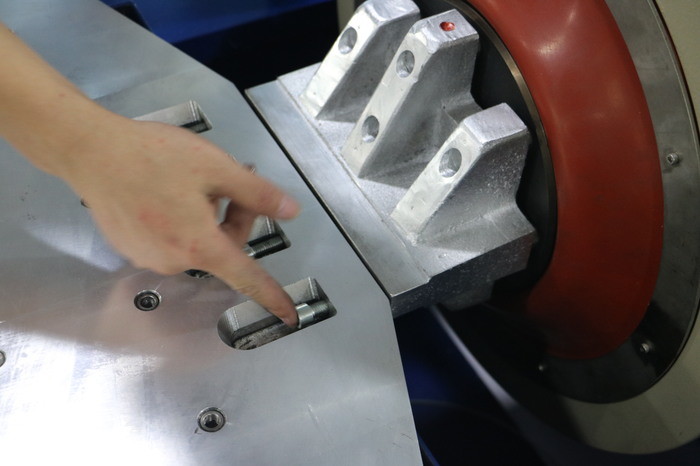

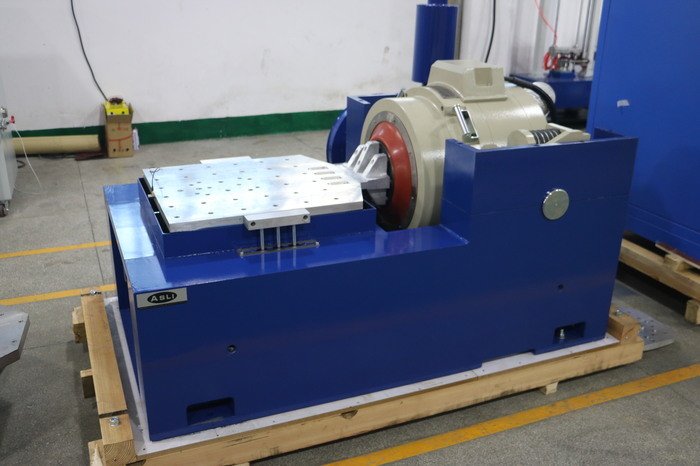

ปริมาตรเทคนิคของเครื่องขยายแนวราบ:
| รุ่น | ขนาดของเตียง (มม.) | ระยะความถี่ (Hz) | น้ําหนักของชิ้นส่วนเคลื่อนที่ (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
