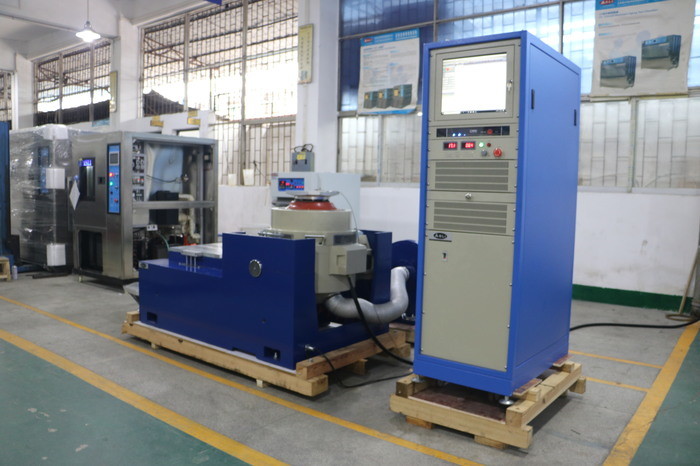

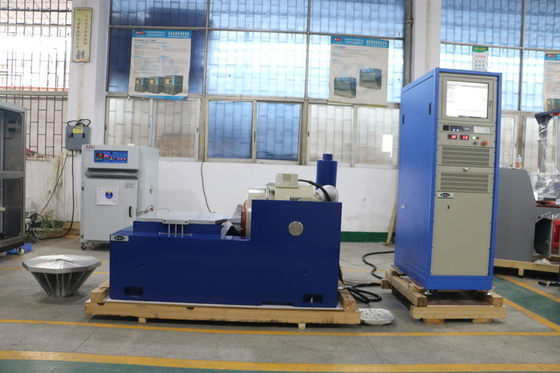

เครื่องทดสอบการสั่นสะเทือนแบบสุ่มแบบ Sine Sweep ความเร่งสูงพร้อมตัวควบคุมแบบดิจิตอล
ระบบทดสอบการสั่นสะเทือนประกอบด้วยเชคเกอร์ พลังงาน และระบบควบคุมการวัดการสั่นสะเทือน ตามมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง (เช่น: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS เป็นต้น .) เพื่อให้การสนับสนุนด้านเทคนิคสำหรับการตรวจสอบคุณภาพผลิตภัณฑ์
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | เรทไซน์ | จัดอันดับแบบสุ่ม | ความถี่ | อัตราเร่ง (m/s2) | ความเร็วสูงสุด (เมตร/วินาที) | จัดอันดับการกระจัด | สูงสุดกำลังโหลด (กก.) | ขดลวดเคลื่อนที่ (กก.) | มิติของ ขดลวดเคลื่อนที่ (มม.) |
| อีเอส-3 | 3000 | 3000 | 3-3500 | 1,000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| อีเอส-3เอ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| อีเอส-6 | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| อีเอส-6ก | 6000 | 6000 | 3-3500 | 1,000 | 1.6 | 51 | 250 | 12 | Φ230 |
| อีเอส-10 | 10,000 | 10,000 | 3-3000 | 1,000 | 1.8 | 51 | 270 | 14 | Φ240 |
| อีเอส-20 | 20,000 | 20,000 | 3-3000 | 1,000 | 1.8 | 51 | 300 | 30 | Φ320 |
| อีเอส-30 | 30000 | 30000 | 3-2800 | 1,000 | 1.8 | 5 ลิตร | 450 | 40 | Φ450 |
| อีเอส-40 | 40000 | 40000 | 3-2800 | 1,000 | 1.8 | 51 | 500 | 50 | Φ450 |
| อีเอส-50 | 50000 | 50000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 50 | Φ450 |
| อีเอส-60 | 60000 | 60000 | 3-2700 | 1,000 | 1.8 | 51 | 750 | 60 | Φ450 |
| อีเอส-100 | 100,000 | 100,000 | 3-2500 | 1,000 | 1.8 | 51 | 1,000 | 90 | Φ450 |
| อีเอส-120 | 120000 | 120000 | 3-2200 | 1,000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| อีเอส-160 | 160000 | 160000 | 3-2100 | 1,000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| อีเอส-200 | 200,000 | 200,000 | 3-2000 | 1,000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| อีเอส-350 | 350000 | 350000 | 3-1700 | 1,000 | 1.8 | 51 | 4500 | 300 | Φ870 |
เครื่องทดสอบการสั่นสะเทือนคุณสมบัติ:
1. กำหนดวิธี: เมนูภาษาจีนและภาษาอังกฤษ, การทำงานของคอมพิวเตอร์, การใช้ระบบตรวจสอบและควบคุมเฉพาะ, ข้อมูลของกระบวนการทั้งหมดสามารถส่งและส่งออกได้
2. ฟังก์ชั่นการแสดงผล: เส้นโค้งการทดสอบการแสดงผลแบบไดนามิก, มัลติแดน, จำนวนข้อมูล
3. เครื่องบันทึกเส้นโค้ง: บันทึกข้อมูลการทดสอบตามเวลาจริง, ข้อมูลทดสอบโดยอัตโนมัติ, สามารถจัดเก็บและพิมพ์ผลการทดสอบได้

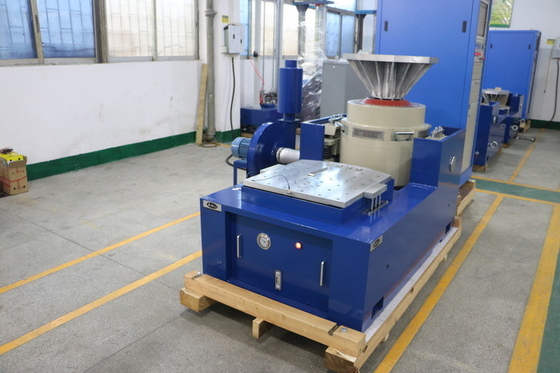

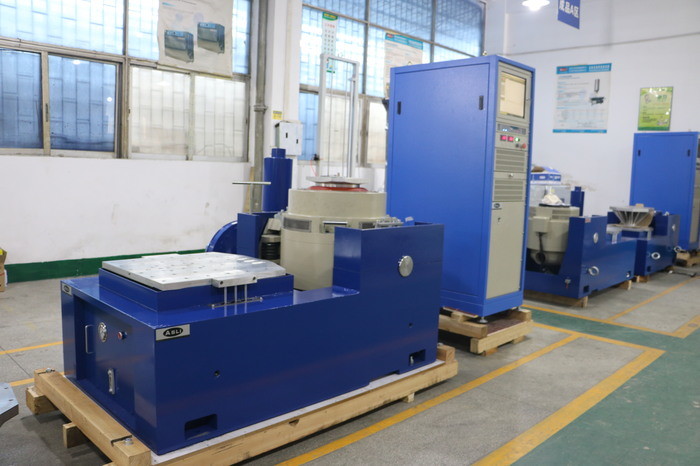

พารามิเตอร์ทางเทคนิคของเครื่องขยายแนวนอน:
| แบบอย่าง | ขนาดโต๊ะ (มม.) | ช่วงความถี่ (Hz) | น้ำหนักของชิ้นส่วนที่เคลื่อนไหว (กก.) |
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-l000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
Electrodynamics Vibration Shaker สามารถทำได้ในการทดสอบการสั่นสะเทือนไซน์แบบ 3 แกนแบบ X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มแบบบรอดแบนด์ ซึ่งจะเสร็จสิ้นโดยการทดสอบพัลส์แบบคลาสสิก (ฮาล์ฟไซน์ สี่เหลี่ยมคางหมู คลื่นฟันเลื่อย) และการทดสอบสเปกตรัมตอบสนองการกระแทกผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และด้านอื่นๆ
หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับเครื่องทดสอบการสั่นสะเทือนแบบสุ่มแบบไซน์กวาดความเร่งสูงพร้อมตัวควบคุมแบบดิจิตอล โปรดอย่าลังเลที่จะติดต่อเรา
