แนวนอน 30KN Electrodynamic Vibration Shaker System สำหรับการทดสอบในห้องปฏิบัติการ
Product Details
| แรงสุ่ม: | 30KN | ทิศทางการสั่นสะเทือน: | แนวตั้ง การสั่นสะเทือนแนวนอน |
|---|---|---|---|
| โหมด: | แม่เหล็กไฟฟ้า | แอปพลิเคชัน: | ห้องปฏิบัติการ |
| ขนาดตารางการสั่นสะเทือน: | 800*800 | การกระจัด: | 100มม |
| เน้น |
เครื่องสั่นสะเทือนแบบไดนามิกไฟฟ้า 30KN,ระบบทดสอบการสั่นสะเทือนในห้องปฏิบัติการ,ระบบสั่นสะเทือนแบบไฟฟ้าพลวัตแนวนอน |
||
Product Description

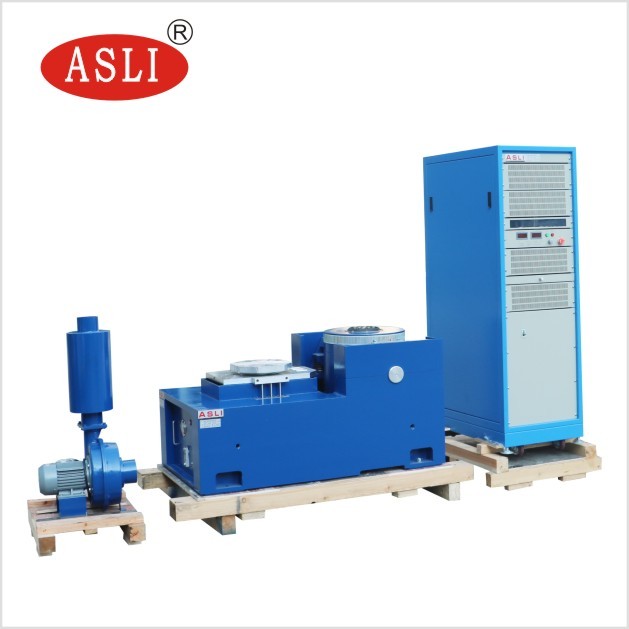

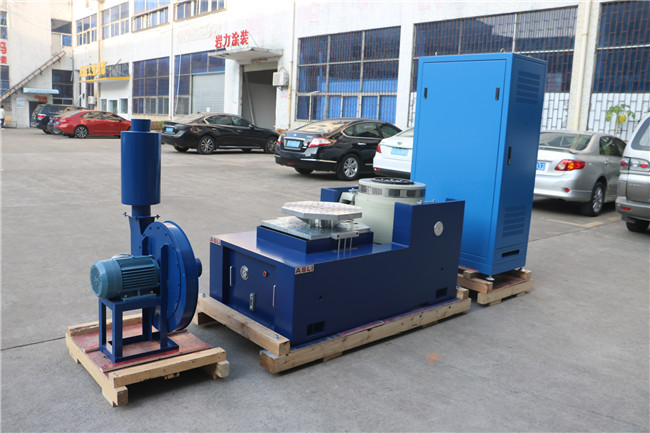

ES-30 เป็นระบบสั่นสะเทือนด้วยไฟฟ้าแบบแนวนอนขนาด 30kN สำหรับการทดสอบในห้องปฏิบัติการ ให้ประสิทธิภาพความถี่สูงพร้อมความสามารถในการเคลื่อนที่ 100 มม. ทำให้เหมาะสำหรับการทดสอบการสั่นสะเทือนที่เข้มงวดในงานที่หลากหลาย
ดาวน์โหลดเอกสาร PDF ของแท่นทดสอบการสั่นสะเทือนความถี่สูง ES-30
- GB/T 31486-2015 — ข้อกำหนดประสิทธิภาพทางไฟฟ้าและวิธีการทดสอบสำหรับแบตเตอรี่ขับเคลื่อนของยานยนต์ไฟฟ้า
- UL 1642:2012 — มาตรฐานสำหรับแบตเตอรี่ลิเธียม
- UL 2054:2012 — แบตเตอรี่สำหรับใช้ในบ้านและเชิงพาณิชย์
- UN38.3(2012) — ส่วนที่ 3: ข้อเสนอสำหรับการขนส่งสินค้าอันตราย — คู่มือการทดสอบและมาตรฐาน
- IEC62133-2:2017 — ข้อกำหนดด้านความปลอดภัยสำหรับเซลล์ทุติยภูมิแบบปิดแบบพกพา และสำหรับแบตเตอรี่ที่ทำจากเซลล์ดังกล่าว สำหรับใช้ในการใช้งานแบบพกพา — ส่วนที่ 2: ระบบลิเธียม
| รุ่น | แรงสั่นซายน์ที่กำหนด (N) | แรงสั่นแบบสุ่มที่กำหนด (N) | ช่วงความถี่ (Hz) | อัตราเร่งที่กำหนด (m/s²) | ความเร็วที่กำหนด (m/s) | ระยะชักที่กำหนด (p-p) มม. | น้ำหนักบรรทุกสูงสุด (กก.) | ขดลวดเคลื่อนที่ (กก.) | ขนาดขดลวดเคลื่อนที่ (มม.) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| รุ่น | น้ำหนัก (กก.) | ความถี่สูงสุด (Hz) | ขนาดแท่น |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (แท่นกลม) | 220 | 350 | φ1200 |
ระดับอัตราเร่งสูงสุดของเครื่องทดสอบการสั่นสะเทือนด้วยคลื่นแม่เหล็กไฟฟ้าจะถูกกำหนดโดยกระแสสูงสุดและน้ำหนักบรรทุก ที่ความถี่ต่ำ ระยะชักของส่วนที่เคลื่อนที่จะถูกจำกัด ทำให้ไม่สามารถทำอัตราเร่งให้สูงได้ ความถี่เรโซแนนซ์ของส่วนที่เคลื่อนที่จะถูกตั้งค่าให้สูงกว่าขีดจำกัดบนของช่วงความถี่
ประสิทธิภาพของเครื่องกำเนิดการสั่นสะเทือนสามารถสะท้อนได้ด้วยแผนภูมิที่แสดงอัตราเร่งสูงสุดภายใต้ความถี่ต่างๆ โดยใช้การพล็อตแบบ log-log การจำกัดระยะชักสามารถแสดงด้วยเส้นตรงที่มีความชัน 6 dB/octave
ขนาดของแท่นสั่นจะถูกเลือกตามขนาดของตัวอย่าง การใช้งานทดสอบการสั่นสะเทือนทั่วไป ได้แก่:
- การทดสอบในห้องปฏิบัติการ
- ชิ้นส่วนยานยนต์
- ไฟ LED
- การทดสอบแบตเตอรี่
- สายเคเบิล
- บรรจุภัณฑ์
หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับเครื่องทดสอบการสั่นสะเทือนด้วยคลื่นแม่เหล็กไฟฟ้าความถี่สูงพร้อมระยะชัก 100 มม. โปรดอย่าลังเลที่จะส่งคำถามของคุณ เราจะให้การสนับสนุนและข้อมูลเพิ่มเติม
