ES-6 vibration test equipment.pdf

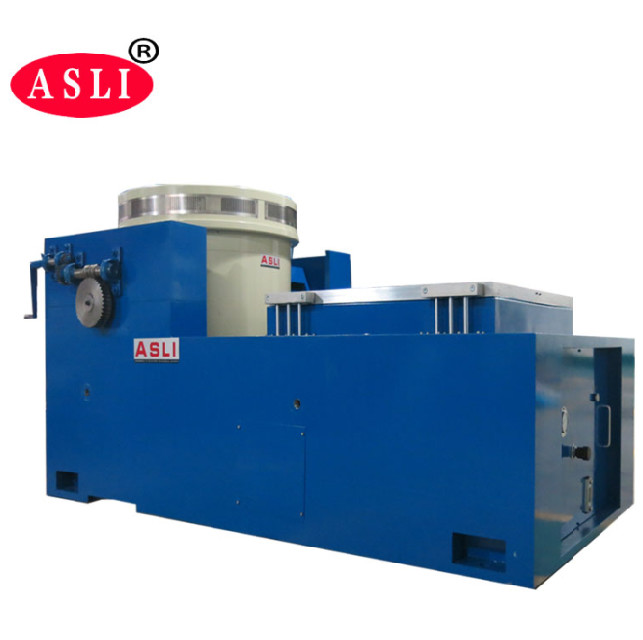

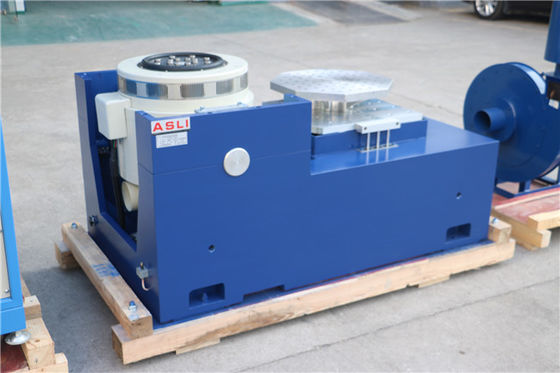

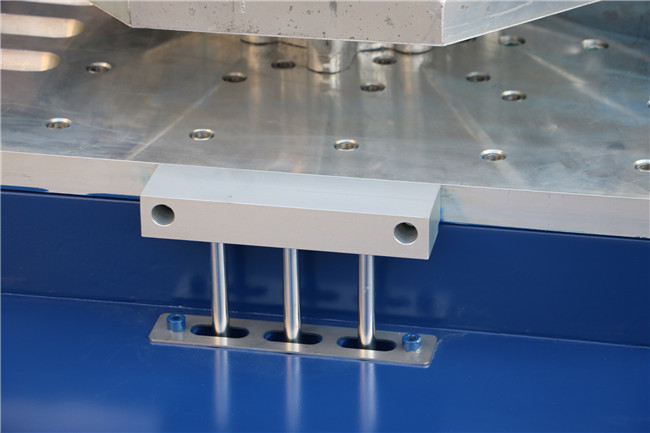

เครื่องทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้าสำหรับ Sine Sweep, Half-sine Shock และ Random Vibration Test
การกำหนดค่าโต๊ะสั่น:
ช่วงความถี่ควบคุมเครื่องสั่นสะเทือนตั้งแต่ DC ถึง 3kHz และเหมาะสำหรับการทดสอบแรงกระแทกสูง รวมถึงการทดสอบด้วยการกระตุ้นแบบไซนูซอยด์, สุ่ม และชั่วคราว
อาร์มาเจอร์ที่เปลี่ยนได้และน้ำหนักเบา – เพิ่มความสามารถในการปรับตัวทางเศรษฐกิจ เนื่องจากเครื่องสั่นแบบเดียวกันสามารถติดตั้งอาร์มาเจอร์ที่แตกต่างกันเพื่อปรับพื้นผิวการติดตั้งตามขนาดของอุปกรณ์ที่อยู่ระหว่างการทดสอบ
แอปพลิเคชัน
เครื่องสั่นสะเทือนความถี่สูงใช้ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงจรการทำงานของโครงกระดูกที่สร้างขึ้นเอง', 'การรองรับทางอากาศ' และ 'ตลับลูกปืนลูกกลิ้งและแนวทางเชิงเส้น', 'การแยกทรานเนียน' เทคโนโลยีสมัยใหม่ขั้นสูงและเทคโนโลยีพิเศษ สามารถทำได้ในการทดสอบการสั่นสะเทือนแบบไซนูซอยด์สามแกน X, Y, Z และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์ เพื่อให้เสร็จสิ้นโดยพัลส์คลาสสิก (ครึ่งไซน์) และการทดสอบสเปกตรัมการตอบสนองต่อแรงกระแทก ใช้กันอย่างแพร่หลายในการป้องกันประเทศ อาวุธ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า การสื่อสาร เครื่องใช้ในบ้าน และสาขาอื่นๆ
(1) แรงพิกัด: แรงไซน์ 6000N; แรงสุ่ม 6000N; แรงกระแทก 12000N;
(2) ช่วงความถี่: 5Hz ถึง 3500Hz, ความถี่คงที่, กวาดไปมา, ไซน์, สุ่ม, แรงกระแทก
(3) โหมดกวาดความถี่: เชิงเส้น, ลอการิทึม, กวาดไปมา, ความถี่คงที่
(4) จำนวนครั้งในการกวาดความถี่: 1 ถึง 32767
(5) เวลาในการกวาดความถี่: ความถี่คงที่/เดี่ยว 1-3600 นาที สามารถแสดงเส้นโค้งการกวาดความถี่ได้
(6) แม็กซ์ ความเร่ง 1000m/s2 (ไม่มีโหลด)
(7) แม็กซ์ โหลด 180Kg
(8) แม็กซ์ การกระจัด: 25mm p-p (ไม่มีโหลด), พีคคู่
(9) การกระจัดของแรงกระแทก: 25 มม.
(10) น้ำหนักของคอยล์เคลื่อนที่: 6.5 กก.
(11) ทิศทางการสั่นสะเทือน: แนวตั้ง
(12) คลื่นการสั่นสะเทือน: ไซน์, สุ่ม, แรงกระแทก
(13) เส้นผ่านศูนย์กลางของคอยล์เคลื่อนที่: Φ230 มม.
(14) ขนาดระบบสั่นสะเทือน(มม.): W850xH750xD550mm
(15) น้ำหนักระบบสั่นสะเทือน: 590 กก.
2-2 รายละเอียดส่วนประกอบการสั่นสะเทือน

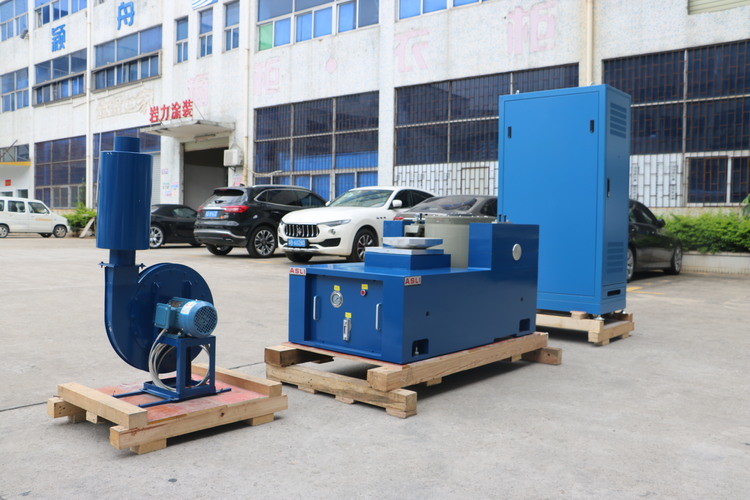

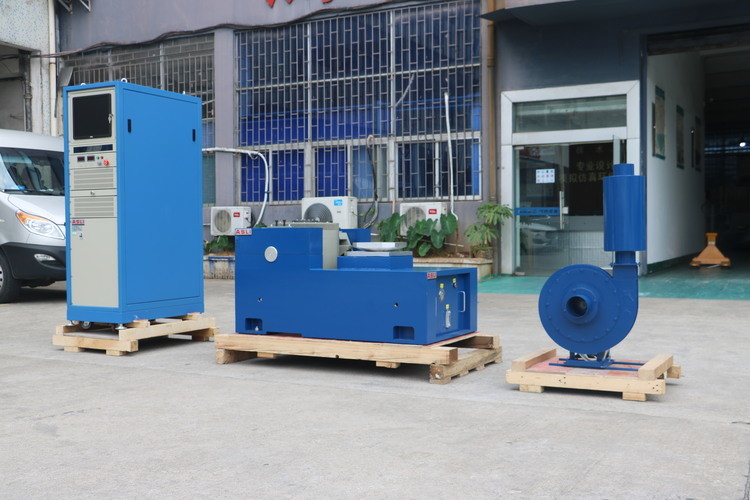

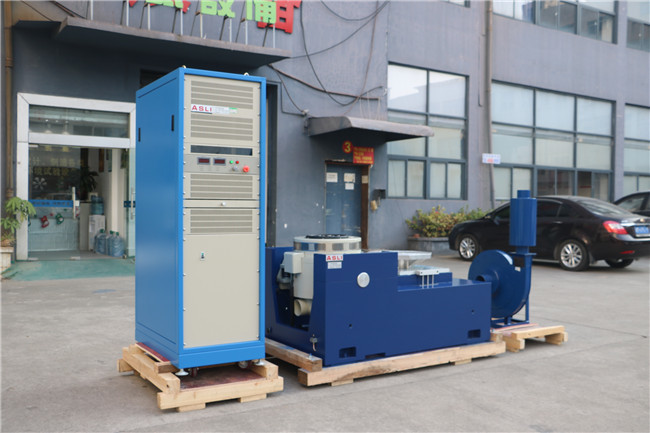

(1) เครื่องกำเนิดการสั่นสะเทือน 1 ชุด
(2) ตัวควบคุมการสั่นสะเทือน 1 ชุด
(3) ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4) เครื่องขยายเสียง DA-6 1 ชุด
(5) กำลังกระตุ้น 1 ชิ้น
(7) ซอฟต์แวร์ไดรเวอร์ 1 ชุด
(8) ระบบระบายความร้อน 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
พารามิเตอร์ทางเทคนิค:
| ชื่อ | โต๊ะสั่นบรรจุ/เครื่องทดสอบโต๊ะสั่นสำหรับชิ้นส่วนรถยนต์ | ||||||||
| รุ่น | แรงไซน์พิกัด (N) | แรงสุ่มพิกัด (N) | ช่วงความถี่ (Hz) | ความเร่งพิกัด (m/s2) | ความเร็วพิกัด(m/s) | การกระจัดพิกัด (p-p)มม. | แม็กซ์ โหลด (กก.) | คอยล์เคลื่อนที่ (กก.) | ขนาดของคอยล์เคลื่อนที่ (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
