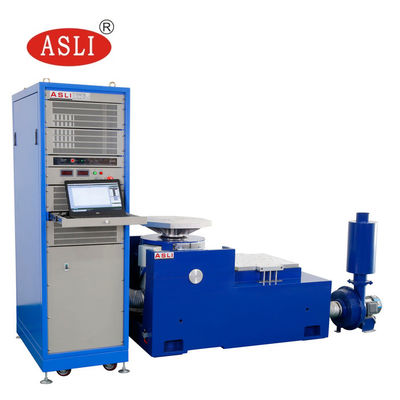

เครื่องทดสอบการสั่นสะเทือนแบบสุ่มและสุ่ม พร้อมเครื่องควบคุมการสั่นสะเทือนและเครื่องขยายกําลัง
มาตรฐาน: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS เป็นต้น
การใช้งาน
เครื่องสั่นสะเทือนความถี่สูง ใช้ 'โครงสร้างวงจรแม่เหล็กคู่' 'วงกลมการกระทํากระดูกที่สร้างเอง' 'การสนับสนุนทางอากาศ' และ 'หมุนม้วนและการนําทางเชิงเส้น'"การแยก trunnion" เทคโนโลยีที่ทันสมัยและเทคโนโลยีพิเศษ, สามารถทําสําเร็จใน X, Y, Z สามแกนการทดสอบสั่นสะเทือน sinusidal และการทดสอบสั่นสะเทือนสุ่มแบนด์กว้าง, จะทําสําเร็จโดยการทดสอบสายพัดและการตอบสนองแรงกระแทกแบบคลาสสิก (ครึ่ง - sine)
อุตสาหกรรมการใช้งาน:อุตสาหกรรมรถยนต์ อิเล็กทรอนิกส์ ท้องอากาศ เรือโทรคมนาคม โฟโตอิเล็กทรอนิกส์ เครื่องมือ เป็นต้น
(1) ความแรงปริมาณ:แรงไซน์ 6000N;แรงสุ่ม 6000N;แรงกระแทก 12000N
(2) ระยะความถี่: 5Hz ถึง 3500Hz ความถี่คงที่ สะบัดไปกลับ ซีนส์สุ่ม โชค
(3) รูปแบบความถี่สกัด: เส้นตรง, โลการิธมิก, สกัดไปกลับ, ความถี่คงที่
(4) ความถี่การสกัดเวลา: 1 ถึง 32767
(5) เวลาความถี่การสกัด: ความถี่คงที่ / ครั้งเดียว 1-3600 นาที, กลมความถี่การสกัดสามารถแสดง
(6) ความเร็วสูงสุด 1000m/s2(ไม่มีภาระ)
(7) ค่าภาระสูงสุด 180Kg
(8) ความยาวสูงสุด: 25 มิลลิเมตร p-p (ไม่มีภาระ)
(9) ความเคลื่อนไหวจากการกระแทก: 25 มม.
(10) น้ําหนักของโค้ลเคลื่อนที่: 6.5kg
(11) ทิศทางการสั่น: สูง
(12) คลื่นสั่นสะเทือน: ซีนส์,สุ่ม,กระแทก
(13) กว้างของโค้ลเคลื่อนที่: Φ230 mm
(14) ขนาดระบบสั่น ((มม): W850xH750xD550mm
(15) น้ําหนักระบบสั่น: 590kg
2-2 รายละเอียดส่วนประกอบการสั่น
(1) เครื่องผลิตสั่น 1 ชุด
(2) เครื่องควบคุมสั่น 1 ชุด
(3) ห้องเชื่อมต่อการสื่อสาร 1 ชุด
(4) DA-6 เครื่องเสริมพลังงาน 1 ชุด
(5) พลังการกระตุ้น 1 pc
(7) โปรแกรมขับ 1 ชุด
(8) ระบบเย็น 1 ชุด
(9) คอมพิวเตอร์อุตสาหกรรม 1 ชุด
ปริมาตรเทคนิค:
| ชื่อ | ตารางสั่นสะเทือนบรรจุ / เครื่องทดสอบตารางสั่นสะเทือนสําหรับอะไหล่รถยนต์ | ||||||||
| รุ่น | อัตราแรงไซน์ (N) | ความแรงสุ่ม (N) | ระยะความถี่ (Hz) | ความเร็วเฉพาะ (m/s2) | ความเร็วเฉพาะ (m/s) | ความยืดหยุ่น (p-p) mm | ความจุสูงสุด (kg) | สายโค้ลเคลื่อนที่ (Kg) | ขนาดของสอยเคลื่อน (มม.) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
